Producător: Norgren

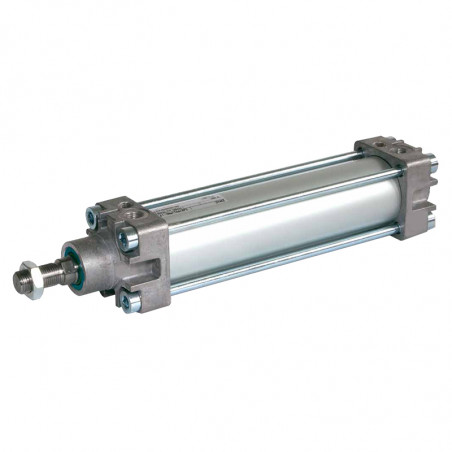

Actuatori

PRA/182000, PRA/182000/M
Acțiune dublă
ø 32 -125 mm
Date tehnice
Mediu:
Aer comprimat, filtrat, lubrifiat sau neumblat
Acțiune:
PRA/182000: Amortizare reglabilă
PRA/182000/M:
Piston magnetic, amortizare reglabilă
Presiune de lucru:
1 - 16 bar
Temperatura de lucru:
-20°C - +80°C max.
Versiune rezistentă la temperaturi ridicate:
150°C max.

Material
Manșon profil:
aluminiu anodizat
Capace:
aluminiu turnat sub presiune
Tija pistonului:
oțel inoxidabil (ferită)
Garnituri de tijă de piston:
poliuretan
Garnituri de piston:
poliuretan
O-ring:
cauciuc nitrilic


Modele standard


Tija pistonului adj. Nr. Model (magnetic) Standard Protejat de rotație Nr. Model (nemagnetic) Standard Protejat de rotație Set de reparații standard Protejat de rotație
Ø Ø
32 12 G1/8 PRA/182032/IW* PRA/182032/N2/* PRA/182032/* PRA/182032/N1/* QA/8032/00 QA/8032/N1/00
40 16 G1/4 PRA/182040/IW* PRA/182040/N2/* PRA/182040/* PRA/182040/N1/* QA/8040/00 QA/8040/N1/00
50 20 G1/4 PRA/182050/M/* PRA/182050/N2/* PRA/182050/* PRA/182050/N1/* QA/8050/00 QA/8050/N1/00
63 20 G3/8 PRA/182063/IW* PRA/182063/N2/* PRA/182063/* PRA/182063/N1/* QA/8063/00 QA/8063/N1/00
80 25 G3/8 PRA/182080/IW* PRA/182080/N2/* PRA/182080/* PRA/182080/N1/* QA/8080/00 QA/8080/N1/00
100 25 G1/2 PRA/182100/IW* PRA/182100/N2/* PRA/182100/* PRA/182100/N1/* QA/8100/00 QA/8100/N1/00
125 32 G1/2 PRA/182125/IW* - PRA/182125/* - QA/8125/00 -
* Introduceți cursa în mm

Alegerea opțiunilor

*
Variante speciale
 Inserare
Rezistent la temperaturi ridicate până la 150 ° C
 T
Hidraulic
 H
P
*
Materialul tijei pistonului

Oțel inoxidabil (feritic)
R
Crom dur galvanic
C
Oțel inoxidabil (Austenitic)
S
A/182
***
Diametrul cilindrului (mm)
Inserare
032,040,050,063,080,100,125
**
Variantă (piston nemagnetic) Inserare

Standard

 M
Răzuitoare / garnituri speciale
 W2
Rezistență scăzută la mișcare
 X2
Tija cu burduf
 MG
Fără depreciere
 MW
Fără amortizare, rezistență la mișcare scăzută
 X4
Tija cu piston cu două fețe
 JM
Tija cu piston cu două fețe și

răzuitoare / sigilii speciale
 W4
4 poztiii
 MT
Tija pistonului fixată împotriva rotației
 N2
Frână
 L4
Manșonul făcut 90 °
 MIL
Pentru utilizarea ghidurilor

Tija extinsă a pistonului
 MU
Tija extinsă a pistonului și
 W6
răzuitoare / sigilii speciale

P*A/182***/MU/***/***

/W6/ ^--------->
 Alungire (mm)
Variantă (piston nemagnetic) Inserare
Standard
 Brak
Răzuitoare / garnituri speciale
 W1
Rezistență scăzută la mișcare
 X1
Burduf cu tije
 G
Fără amortizare
 W

Fără amortizare, covor de mișcare a rezistenței

 X3
Tija cu piston cu două fețe
 J
Tija cu piston cu două fețe cu

răzuitoare / sigilii speciale
 W3
4 pozitii
 IT
Tija pistonului fixată împotriva rotației
 N1
Frână
 L2
Mâneca întoarsă la 90 ° pentru utilizare

Ghiduri GA / 8000/61 / *
 IIL
Feedback-ul
 F1

Extensie tijă piston

 IU
Tija extinsă cu piston și raclete / garnituri speciale
 W5
P*A/182***/IU/****/***

/W5/ ^--------->
 Elongație(mm)
****
Salt (mm)
3000 max.
Notă: săriți elementele pentru opțiunile neutilizate. Pentru o combinație de mai multe opțiuni, contactați Departamentul nostru tehnic.


Întrerupătoare de limitare

  Nr cat. Cablu cu mufa Bujie
Stuf IW50/LSU/*V IW50/LSU/CP M/P73001/5 (5 m) M/P72725/1000
Inductiv IW50/EAP/*V IW50/EAP/CP IWP73001/5 (5 m)

* Introduceți lungimea cablului - 2, 5 sau 10 m.
Salturi standard
Ø 25 50 80 100 125 160 200 250 320 400 500
32 ● ● ● ● ● ● ● ● o o o
40 ● ● ● ● ● ● ● ● ● o o
50 ● ● ● ● ● ● ● ● ● o o
63 ● ● ● ● ● ● ● ● ● o o
80 ● ● ● ● ● ● ● ● ● o o
100 ● ● ● ● ● ● ● ● ● o o
125 o o o o o o o o o o o
Forța teoretică (N) la 6 bar
Ø Extensie Slip
32 482 414
40 754 633
50 1178 990
63 1870 1680
80 3016 2722
100 4710 4416
125 7363 6882
