Radiatoare cu aer
  • Radiatoare cu aer

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ALUTRONIC

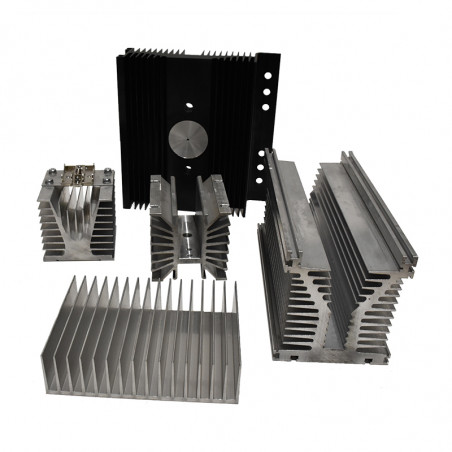

Radiatoare cu aer

Radiatoarele cu aer sunt utilizate pentru a transfera în mediu energia termică generată în timpul funcționării unui dispozitiv electronic. Funcționează cu diode, tiristoare, tranzistoare, module, punți de rectificare, relee etc.
Asiguram chiuvete de căldură de diferite lungimi conform dorințele clientului și efectuăm alte prelucrări mecanice (găurirea găurilor obișnuite și filetate, frezarea suprafeței etc.).


Exemplu de denumire: RE 120 înseamnă un radiator de tip RE de 120 mm. RM65gM12 înseamnă un radiator RM de 65 mm lungime cu gaură filetată M12.

Profil pentru radiator de tip RM

Exemple de marcaje:

RM 65 (profil RM, lungime 65mm)
RM 65g M12 (profil RM, lungime 65mm, gaură filetată M12)
RM 160g M20 (profil RM, lungime 160 mm, gaură filetată M20)
Greutate: 9 kg/mb
Aplicație: diode, tiristori: D32, D42, D51, D52, D61, D62, D64, D66, T32, T51, T52, T61, T62, T64, T66, TS32


Profil pentru radiator de tip RF

Exemple de marcaje:

RF 60 (profil RF, lungime 60mm)
RF 100g M6 (profil RF, lungime 100mm, gaură filetată M6)
RF 120g M12 (profil RF, lungime 120mm, gaură filetată M12)
Greutate: 13,9 kg/mb
Aplicație: diode, tiristoare: D32, D42, D51, D52, D61, D62, D64, D66, T32, T51, T52, T61, T62, T64, T66, TS32, pentru tiristor, tranzistoare module.



Profil pentru radiator de tip RD

Exemple de marcaje:

RD 114 (profil RD, lungime 114mm)
RD 140 (profil RD, lungime 140mm) >
Greutate: 8,7 kg/mb
Aplicație: diode, tiristori: D63, D73, D75, D83, T63, T73, T75, T83.



Profil pentru radiator de tip RP

Exemple de marcaje: RP 127 (Profil RP, lungime 127mm)
Greutate: 7 kg/mb
Aplicație: diode, tiristori: D51, D52, T51, T52.



Profil pentru radiator de tip RS

Exemple de marcaje: RS 152 (profil RS, lungime 152mm)
Greutate: 9,3 kg/mb
Aplicație: diode, tiristori: D61, D62, T61, T62


Profil pentru radiator de tip RU

Avem profilul RU brut pe lungimi de bare = 2000mm

Exemple de marcaje: RU 152 (profil RU, lungime 152mm)
Greutate: 8,9 kg/mb
Aplicație: diode, tiristori: D63, D73, D75, D83, T63, T73, T75, T83


Profil pentru radiator tip RY


Avem profilul RY în bare de 2000 mm și într-o formă brută (metalurgică) are o așa-numită curbă tehnologic "Fin". Figura 1 secțiune transversală a unui profil RY brut cu o aripă îndoită.

Pentru ca blocurile de alimentare să poată fi construite din profilul RY, aripioarele îndoite trebuie să fie îndreptate corespunzător - a se vedea figura 2.

Avem un profil RY brut în bare cu o lungime de 2000 mm. Se taie la orice lungime după dorință.

Sunt posibile prelucrări mecanice suplimentare (frezare, găurire) și galvanizare.

Simbolul eșantionului: RY-205 / AL.
Mijloace: profil RY, tăiat la 205mm, AL - aluminiu pur (CZ - anod negru)
Greutate: aproximativ 16,05 kg

Aplicație: diode, tiristoare: D73, D83, D95, T73, T83, T95.



Profil pentru radiator tip RY1


Avem un profil RY1 brut în bare cu o lungime de 2000 mm
Tăiem la orice lungime după dorință.
Sunt posibile prelucrări mecanice suplimentare (frezare, găurire) și galvanizare.
Simbol de exemplu: RY1-205 / AL.
Mijloace: profil RY1, tăiat la 205mm, AL - aluminiu pur (CZ - anod negru)
Greutate: aproximativ 16,09 kg
Aplicație: diode, tiristoare: D73, D83, D95, T73, T83, T95.



Profil pentru radiator termic P8394


Avem profilul brut P8394 pe stoc cu bile de 1000 mm.
La comandă, este posibilă furnizarea profilului în orice lungime metalurgică, până la lungime = 4000mm
Tăiem la orice lungime după dorință.
Sunt posibile prelucrări mecanice suplimentare (frezare, găurire) și galvanizare.

Simbol de exemplu: P8394 / 300 / AL
Mijloace: profil P8394, tăiat la 300 mm, AL - aluminiu pur (CZ - anod negru)
Greutate: aproximativ 29,73 kg / metru liniar
Aplicație: pentru diode, tiristoare, relee semiconductoare, poduri semiconductoare.



Secțiune de căldură tip RE


Avem un profil RE brut în bar = 2000mm
Distanța în sloturi T = 80mm

Exemple de marcaje: RE - 100 (profil RE, lungime 100mm)
Greutate: 18,7 kg/mb
Aplicație: pentru module de diod tiristor, punți redresoare tranzistor.



Profil pentru radiator termic RE1


Avem un profil RE1 brut în bare cu o lungime de 2000 mm
Distanța în sloturi T = 92mm

Exemple de marcaje: RE1 - 100 (profil RE1 lungime 100mm)
Greutate: 18,24 kg/mb
Aplicație: pentru module de diode, tiristori, punți redresoare tranzistor.



Profil pentru radiator termic RE2


Avem un profil RE2 brut în bare cu o lungime de 2000 mm
Distanța în sloturi T = 112mm

Exemple de marcaje: RE2 - 100 (profil RE2 lungime 100mm)
Greutate: 22,6 kg/mb
Aplicație: pentru module de diode, tiristori, punți redresoare tranzistor.



Clemă pentru șină DIN pentru înșurubare la radiator


Toate fermoarele de oțel cu fermoar cu arc. Poate fi atașat la chiuvetele de căldură. Permite montarea chiuvetelor de căldură pe șina TS35 (DIN).



Profil pentru radiator tip RH


Avem un profil RH brut în bare = 2000mm lungime

Exemple de marcaje: RH-100 (profil RH lungime 100mm)
Greutate: 3,6 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare





Exemplu de răcire forțată cu un ventilator pe radiatorul RE

Exemple de marcaje:

RE 180 (profil RE 180 mm)
RE 180K3 + W, (profil RE lung de 180 mm, găurit pe o parte pentru un ventilator cu 3 găuri)
RE-350K3 + 2W (profil RE 180 mm perforat din două părți pentru un ventilator cu 3 găuri)





Profil pentru radiator tip RK

Avem un profil RK brut în bare cu o lungime de 2000mm

Exemple de marcaje: RK-100 (profil RK o lungime 100mm)
Greutate: 4,65 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Profil pentru radiator tip RK1

Exemple de marcaje: RK1-1000 (profil RK1 o lungime 1000mm)
Greutate: 6,24 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Profil pentru radiator tip RK3

Exemple de marcaje: RK3-100 (profil RK3 o lungime 100mm)
Greutate: 8,16 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Profil pentru radiator tip RK4

Exemple de marcaje: RK4-100 (profil RK4 o lungime 100mm)
Greutate: 4,72 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Profil pentru radiator tip RK5

Exemple de marcaje:
RK5-150 (profil RK5 o lungime 150mm)
Greutate: 4,66 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Profil pentru radiator tip W3456

Avem un profil W3456 brut în bare cu o lungime de 2500mm

Exemple de marcaje:
W3456 - 1000 (profil W3456 o lungime 1000mm)
Greutate: 24,70 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Profil pentru radiator tip RL

Aplicație: pentru componente cu semiconductor de mare putere și diode cu putere mică.
Greutate: 3,00 kg/mb





Profil pentru radiator tip PR 181

Greutate: 2,1 kg/mb
Aplicație: pentru relee de stare solidă CRYDOM





Profil pentru radiator tip W3432

Exemple de marcaje: W3432 - 400 (profil W3432 lungime 400mm)
Greutate: 9,80 kg/mb
Aplicație: pentru diode, tiristoare, tranzistoare cu releu, punți de rectificare





Radiator PR 32

Radiatoare finisate - anodizate și înnegrite; posibilitatea livrării unui arc de presiune.
Exemple de marcaje: PR-32/25,4/SE, PR-32/38,1/SE, PR-32/50,8/SE
Aplicație: pentru relee cu stare solidă de putere medie.





Profilul radiatorului tip PR 169

Aplicație: pentru module diode, tiristor, tranzistor și releu
Greutate: 8,60kg/mb





Profilul radiatorului tip PR 236

Aplicație: pentru module diode, tiristor, tranzistor și releu
Greutate: 18.00 kg/mb





Profilul radiatorului tip PR 304

Aplicație: pentru module diode, tiristor, tranzistor și releu


Profilul radiatorului tip P300-84

Avem profilul brut P300-84 pe stoc, cu bile de 1000 mm.
La comandă, este posibilă furnizarea profilului în orice lungime metalurgică, până la lungime = 4000mm
Tăiem la orice lungime după dorință.
Sunt posibile prelucrări mecanice suplimentare (frezare, găurire) și galvanizare.
Simbol de exemplu: P300-84 / 330 / AL
Mijloace: profil P300-84, tăiat la lungime 330mm, AL - aluminiu pur (CZ - anod negru)
Greutate: aproximativ 28,44 kg / metru liniar
Aplicație: pentru diode, tiristoare, relee semiconductoare, poduri semiconductoare.



Profilul radiatorului tip PR 253

Aplicație: pentru componente cu semiconductor de mare putere
Greutate: 20,00 kg/mb
Profilul este adaptat fluxului de aer forțat, cu ajutorul ventilatoarelor.


Profilul radiatorului tip P288

Acesta este cel mai larg profil posibil extrudat într-o singură bucată.
Avem profilul P288 brut în bara cu lungimea de 1000 mm.
La comandă, este posibilă furnizarea profilului în orice lungime metalurgică, până la lungime = 2000mm
Tăiem la orice lungime după dorință.
Sunt posibile prelucrări mecanice suplimentare (frezare, găurire) și galvanizare.
Simbol de exemplu: P288 / 500 / AL
Mijloace: profil P288, tăiat la 500mm, AL - aluminiu pur (CZ - anod negru)
Greutate: aproximativ 38,00 kg / metru liniar
Aplicație: pentru diode, tiristoare, relee semiconductoare, poduri semiconductoare.





Profilul radiatorului tip PR 255-259

Aplicație: pentru componente cu semiconductor de mare putere.
Tip Lățime B
[mm]		 Numărul de pini
PR255 300 22
PR256 400 30
PR257 500 38
PR258 600 46
PR259 750 58
