Producător: Rolec

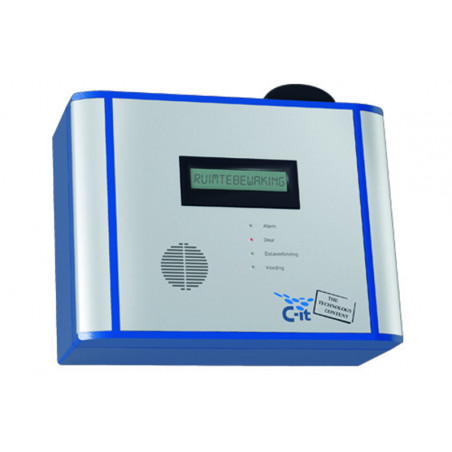

AluCASE - Carcasa din aluminiu IP69K

aluCASE este o gamă extrem de atractivă și foarte versatilă de carcase din aluminiu sub presiune pentru electronice industriale. Designul este perfect pentru montare pe perete sau pe o mașină sau pentru utilizare ca instrument mobil. Carcasele sunt sigilate la IP 67 pentru aplicații interioare și exterioare. De asemenea, este disponibilă spălarea cu jet la cald IP 69K. Carcasele pot fi montate fără a deschide capacul, ceea ce înseamnă că aparatele electronice rămân protejate în orice moment. Indiferent de aplicație, aluCASE oferă cea mai bună soluție de carcasă pentru componentele dvs. Caracteristicile proiectantului includ un capac încastrat, pentru montarea unei tastaturi cu membrană, a plăcii frontale sau a etichetei produsului, huse de design cu clemă din plastic sau aluminiu care ascund șuruburile capacului și găurile de montare, balamalele integrate și chingile de fixare a capacului (la majoritatea modelelor). Sunt disponibile două versiuni cu capace transparente. Șuruburile filetate sunt prevăzute în bază și capac pentru PCB-uri, plăci de montare, șine DIN etc. O blocare cu cheie opțională oferă acces de securitate. Sunt disponibile și presetupe și alte accesorii. Putem furniza carcase aluCASE complet personalizate în funcție de cerințele dumneavoastră.

Tip Partea nr. Lungime Lăţime Înălţime Greutate Punct de montare
D		 Punct de montare
E		 D Silikonowa uszczelka pokrywy D DA Zaślepki Alu DA DP Zaślepki POM DP EMC Ekranowanie EMV ID Zintegrowane uchwyty pokryw ID L Ochrona antykorozyjna L 69K Stopień ochrony IP 69K 69K S Zawiasy S ST Zamek z kluczykiem ST Dimensiuni
ACF 110 190.110.000 140 110 60 700 122 60 o o ⬤ o ⬤ o o o o Descarca
ACF 112 190.112.000 200 110 60 880 182 60 o o ⬤ o ⬤ o o o o Descarca
ACF 130 190.130.000 160 130 70 910 142 80 o o ⬤ o ⬤ o o o o Descarca
ACF 132 190.132.000 220 130 70 1130 202 80 o o ⬤ o ⬤ o o o o Descarca
ACF 150 190.150.000 180 150 60 968 162 100 o o ⬤ o ⬤ o o o o Descarca
ACF 152 190.152.000 260 150 60 1273 242 100 o o ⬤ o ⬤ o o o o Descarca
ACF 170 190.170.000 200 170 60 1096 182 120 o o ⬤ o ⬤ o o o o Descarca
ACF 172 190.172.000 280 170 60 1471 262 120 o o ⬤ o ⬤ o o o o Descarca
ACF 200 190.200.100 230 200 90 1720 212 144 o ⬤ - o ⬤ o o o o Descarca
AC 052 191.052.000 75 50 33 134 61 34 o - ⬤ o - o o - - Descarca
AC 054 191.054.000 100 50 33 166 86 34 o - ⬤ o - o o - - Descarca
AC 070 191.070.000 100 70 50 328 84 33 o - ⬤ o - o o - - Descarca
AC 072 191.072.000 140 70 50 411 124 33 o - ⬤ o - o o - - Descarca
AC 074 191.074.000 180 70 50 495 164 33 o - ⬤ o - o o - - Descarca
AC 090 191.090.000 120 90 60 580 102 40 o o ⬤ o ⬤ o o - - Descarca
AC 092 191.092.000 160 90 60 680 142 40 o o ⬤ o ⬤ o o - - Descarca
AC 094 191.094.000 250 90 60 861 232 40 o o ⬤ o ⬤ o o - - Descarca
AC 150 191.150.000 180 150 90 1216 162 100 o o ⬤ o ⬤ o o o o Descarca
AC 152 191.152.000 260 150 90 1569 242 100 o o ⬤ o ⬤ o o o o Descarca
AC 170 191.170.000 200 170 90 1430 182 120 o o ⬤ o ⬤ o o o o Descarca
AC 172 191.172.000 280 170 90 1789 262 120 o o ⬤ o ⬤ o o o o Descarca
AC 200 191.200.100 230 200 120 2005 212 144 o ⬤ - o ⬤ o o o o Descarca
AC 202 191.202.100 330 200 120 2328 312 144 o ⬤ - o ⬤ o o o o Descarca
AC 250 191.250.100 280 250 120 2643 262 194 o ⬤ - o ⬤ o - o o Descarca
AC 252 191.252.100 380 250 120 3295 362 194 o ⬤ - o ⬤ o - o o Descarca
AC 300 191.300.100 330 300 120 3353 312 244 o ⬤ - o ⬤ o - o o Descarca
AC 302 191.302.100 430 300 120 4092 412 244 o ⬤ - o ⬤ o - o o Descarca
AC 092K 192.092.000 160 90 60 680 142 40 o o ⬤ - ⬤ o o - - Descarca
ACF 110K 192.110.000 140 110 60 534 122 60 o o ⬤ - ⬤ o o - - Descarca
  • ⬤ standard
  • o disponibil
  • - nu este disponibil
A Mocowanie zewnętrzne A Montaj extern
B Uchwyt listwy zaciskowej B Blocați suportul terminalului
BF Komora baterii BF Compartiment pentru baterie
C Kolorowe paski nakładki zakrywające C Huse / capace de design colorat
D Silikonowa uszczelka pokrywy D Garnitură de carcasă din silicon
DA Zaślepki Alu DA Huse din aluminiu
DH Przytrzymanie pokrywy DH Suporturi capac
DP Zaślepki POM DP Huse de design POM
DV Zamek z podwójną bródką DV Dispozitiv de fixare dublu
EMC Ekranowanie EMC Scutire
EP Polerowanie elektrolityczne EP Electro-lustruire
F Płyta czołowa samoprzyczepna F Placă frontală autoadezivă
FE Wziernik FE Fereastră
H Śruba ręczna H Șurub de mână
HG Uchwyt multiPANEL HG mâner multiPANEL
HS Zawias przytrzymujący HS Țineți balamalele
I System uchwytów I Sistem de mâner
ID Zintegrowane uchwyty pokryw ID Suporturi integrate pentru capac
IN Śruba imbusowa IN Șurub Allen captiv
IS Schowany zawias zewnętrzny IS Balamale interne
J Uchwyt ręczny J Mâner
L Ochrona antykorozyjna L Acoperire rezistentă la coroziune
LH Uchwyt płytki drukowanej LH P.C.B. suport pentru carduri
M Płyty montażowe M Plăci de montare
MH Zamocowanie masztowe MH Suport pentru pol / catarg
P Zestaw do plombowania P Set de etanșare
P 60 Pulpit, głębokość 60 mm P 60 Panou adâncime de 60 mm
P 90 Pulpit, głębokość 90 mm P 90 Panou de 90 mm adâncime
PR System uchwytów profilowych PR Sistem de mâner profil
Q Element nośny, poprzeczny Q Șină transversală
RS Ścianka tylna z zawiasem RS Peretele din spate cu balama
S Zawiasy S Balamale
SF Stopki zatrzaskowe SF Set de montare pe șină DIN
SH Pokrywa ochronna SH Strat protector
ST Zamek z kluczykiem ST Introduceți încuietoarea
SV Złącza zatrzaskowe SV Închidere rapidă
SZ Złącze zatrzaskowe z zamkiem SZ Închidere rapidă cu blocare
T Szyny nośne pod zaciski szeregowe T Șine de susținere pentru terminale de serie
TM Miejsce na klawiaturę myszkę TM Suport pentru tastatură / mouse
V Śruba zamknięcie z rowkiem V Șurub cu cap fantă / închidere
VR Skręcona śrubami ścianka tylna VR Peretele din spate cu șuruburi
W Śruba zamknięcie z gniazdem W Șurub triunghiular / închidere
WA Połączenie ścienne WA Conexiune de perete
WM Kątowy zestaw montażowy WM Set de asamblare cot
X Śruba zamknięcie z X Șurub cu cap de guler / închidere
Y Zamknięcie z przetyczką Y Dispozitiv de fixare a manetei
Z Zamknięcie z przetyczką z zamkiem Z Dispozitiv de fixare cu manetă cu încuietoare
ZL Cal ZL Inch
67 Stopień ochrony IP 67 67 Protecție la intrare IP 67
69K Stopień ochrony IP 69K 69K Protecție la intrare IP 69K

Prezentarea incintei aluCASE

Certificări
CSA (opțional)
GOST
Germanischer Lloyd (opțional)
UL (opțional)
Dimensiunile incintei
29 dimensiuni
Dimensiuni de la: L x L x Î
75 x 50 x 33 mm până la 430 x 300 x 120 mm
Informații suplimentare
Poate fi fixat în timp ce incinta este închisă
Incastrare integrată în capac pentru o tastatură cu membrană, placă frontală sau etichetă
Curea de susținere a capacului din PP (polipropilenă) integrată
2 dimensiuni disponibile cu capace transparente
Huse de design clip-standard, standard: POM din plastic (polioximetilenă), similar cu fereastra RAL 7040 gri
Opțional: Huse din aluminiu anodizat
Opțional: balamale exterioare din aluminiu anodizat fără șuruburi exterioare vizibile
Opțional: acces de protecție prin blocarea cheii
Incintă
Aliaj de aluminiu sub presiune
EN AN-44300 DIN EN 1706
(GD Al Si 12/DIN 1725)
1 ° panta matriței pentru ejecția turnării > dimensiunile circumferinței interne scad cu 1 ° spre fundul incintei.
Fixare
Separați canalele cu șurub
Montaj intern
Filet de fixare M5 pe baza carcasei și în capac
Atrageți protecția
IP 66, IP 67 / EN 60529
Opțional: IP 69K / DIN 40050
Garnitură
Garnitură turnată TPE, fără silicon, rezistență la temperatură: -40 ° C până la + 120 ° C
Opțional: garnitură din silicon, rezistență la temperatură: -50 ° C până la + 140 ° C
Șuruburi de capac
Oțel inoxidabil 1.4567, captiv
Suprafaţă
Acoperire cu pulbere RAL 7040, fereastră gri
Opțional: culori speciale
Opțional: protecție împotriva coroziunii
Personalizare
Aflați mai multe despre serviciul nostru complet de personalizare pentru carcase pregătite pentru instalare
