Ampermetre cu indicator Imax și ampermetre cu două brațe

Aplicări :
Contoarele BA27 și BA39 au sisteme de măsurare bimetalică. Mecanismul bimetalic indică curentul de încărcare mediu într-o perioadă de timp specificată (T), de exemplu 8 sau 15 min. Sistemul bimetalic este deosebit de util pentru măsurarea sarcinii pe liniile de putere, generatoare, motoare electrice etc., unde există schimbări semnificative de moment în sarcini. Sarcina pe aceste dispozitive de alimentare reflectă valoarea curentă medie în decurs de 8 sau 15 minute mult mai bună decât valoarea curentă instantanee care se schimbă semnificativ în timp.
În mecanismele BE27 și BE39 este instalat un mecanism electromagnetic suplimentar pentru a permite citirea curentului de sarcină la un moment dat.

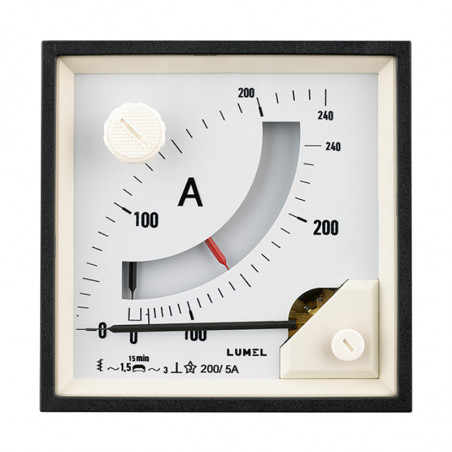

Indicatorul negru, conectat la spirala bimetalică, indică valoarea medie a curentului. Indicatorul roșu (indicatorul de memorie) este mutat de indicatorul negru și rămâne în poziția maximă pe care a ajuns indicatorul negru. Cu o încărcare descrescătoare, indicatorul roșu rămâne la valoarea maximă. Acest lucru permite operatorului să citească curentul maxim de încărcare fără a urmări constant contorul.
Butonul de resetare este instalat pe partea din față a contorului, permițându-vă să aduceți cu ușurință indicatorul roșu în poziția indicatorului negru. Butonul de resetare poate fi sigilat pentru a împiedica pointerul roșu să se reseteze accidental. Folosiți sârmă de 0,5 ... 0,6 mm pentru a bloca.
Contoarele au un capac terminal și suporturi ușor de montat ca echipament standard. Contoarele tip BA27 cu pini de prindere alungite permit montarea lor directă în transformatoarele de curent utilizate, de exemplu la deconectoare cu trei poli.
Există posibilitatea unor execuții speciale, de exemplu, un set de contor combinat cu un transformator montat direct pe șina de lucru (cablul).

Echipament
Purtătorii care fixează contorul pe placă 2 buc.
Capacul terminalului 1 buc.
Transformator de curent la cerere
Date tehnice
Domenii de măsurare

Interval de măsurare
sistem bimetalic

(BA27, BA39, BE27, BE39)

Interval de măsurare
sistem electromagnetic

(BE27, BE39)		 Transformator de curent
(BA27, BA39, BE27, BE39)
0...1 A 0...1/2 A x/1 A
0...5 A 0...5/10 A x/5 A

Clasa de precizie:
- structura bimetalică (BA27, BA39, BE27, BE39) 3
- sistem electromagnetic (BE27, BE39) 1,5
Erori suplimentare în condițiile nominale de utilizare: conform PN-EN 60051-1
Timpul mediu al sistemului bimetalic 8 sau 15 min.
Timpul de răspuns al sistemului electromagnetic (BE27, BE39) 1 s
Puterea consumată de:
- structura bimetalică (BA27,BA39,BE27,BE39) x/1A max. 1,2 VA
  x/5A max. 2,5 VA
- sistem electromagnetic (BE27,BE39) 0,45 VA
Gradul de protecție oferit de carcasă: conform PN-EN 60529
- din partea frontală IP50
- din partea terminalelor IP20 (cu capac terminal)
Materialul carcasei ABS termoplastic
Materialul de bază PPE termoplastic
Materialul sticlei sticlă
Compatibilitate electromagnetică:
- imunitate la interferențe electromagnetice conform standardului PN-EN 61000-6-2
- emisia de interferențe electromagnetice conform standardului PN-EN 61000-6-4
Cerințe de securitate: conform PN-EN 61010-1
- categoria de instalare III
- gradul de poluare 2
- max. tensiune de lucru în raport cu pământul 300 V
Masa:
- BA27 0,16 kg
- BE27 0,20 kg
- BA39 0,22 kg
- BE39 0,27 kg

Categorii de performanță ale contoarelor climatice
Cu excepția cazului în care se specifică altfel în comandă, contoarele sunt destinate utilizării în camere închise, nu sunt climatizate în condiții climatice moderate conform PN-EN60051: 1999
La cererea clientului, contoarele pot fi adaptate pentru a fi utilizate în condiții de climă tropicală uscată sau umedă, de asemenea, în încăperi închise, fără aer condiționat - acestea sunt marcate apoi cu simbolul TIII.
Intervalul de temperatură de funcționare a contoarelor
Contoarele funcționează fără avarii în intervalul de temperatură de la - 25 ° C la + 40 ° C în conformitate cu standardele aplicabile.
Reglarea domeniului de măsurare a contorului la intervalele transformatoarelor: prin înlocuirea tabloului de comandă; modul de înlocuire a divizorului este prezentat în instrucțiunile de exploatare.

Dimensiuni exterioare și de asamblare


Amperomierze ze wskaźnikiem Imax oraz amperomierze dwuustrojowe

Tip contor a b d

BA27 i BE27

 68+0,7 72 61,5

BA39 i BE39

 92+0,8 96 61,5

Codul și denumirea poziției de lucru a contorului
Cod interval

Descrierea domeniului de aplicare
(domeniul de măsurare)

 Cod interval

Descrierea domeniului de aplicare
(domeniul de măsurare)
F201 1,2 A F366 1920 A 1,6k/1
F205 6 A F4 1,2XA X/5
F3 1,2XA X/1 F405 6 A 5/5
F301 1,2 A 1/1 F406 7,2 A 6/5
F305 6 A 5/1 F407 12 A 10/5
F306 7,2 A 6/1 F408 18 A 15/5
F307 12 A 10/1 F409 24 A 20/5
F308 18 A 15/1 F411 36 A 30/5
F309 24 A 20/1 F412 48 A 40/5
F311 36 A 30/1 F413 60 A 50/5
F312 48 A 40/1 F414 72 A 60/5
F313 60 A 50/1 F415 96 A 80/5
F314 72 A 60/1 F416 120 A 100/5
F315 96 A 80/1 F417 180 A 150/5
F316 120 A 100/1 F418 240 A 200/5
F317 180 A 150/1 F420 360 A 300/5
F318 240 A 200/1 F421 480 A 400/5
F320 360 A 300/1 F422 600 A 500/5
F321 480 A 400/1 F423 720 A 600/5
F322 600 A 500/1 F424 960 A 800/5
F323 720 A 600/1 F450 1200 A 1k/5
F324 960 A 800/1 F451 1800 A 1,5k/5
F350 1200 A 1k/1 F452 2400 A 2k/5
F351 1800 A 1,5k/1 F454 3600 A 3k/5
F352 2400 A 2k/1 F455 4800 A 4k/5
F354 3600 A 3k/1 F456 6000 A 5k/5
F355 4800 A 4k/1 F457 7200 A 6k/5
F356 6000 A 5k/1 F459 12000 A 10k/5
F357 7200 A 6k/1 F465 1440 A 1,2k/5
F359 12000 A 10k/1 F466 1920 A 1,6k/5
F365 1440 A 1,2k/1

Amperomierze ze wskaźnikiem Imax oraz amperomierze dwuustrojowe
Cod Poziția de lucru
0 C3     90°
B C1       0°
C C2     15°
D C2     30°
E C2     45°
F C2     60°
G C2     75°
H C4   105°
K C4   120°

Cod de executare

Amperomierze ze wskaźnikiem Imax oraz amperomierze dwuustrojowe

Exemple de comenzi:

1. Cod BE39 1-N-F205-0-0-0-0 înseamnă un contor cu două brațe, bimetalic și electromagnetic, pentru montarea într-un tablou în condiții climatice moderate, interval 6 A, timp de fixare 15 min. fără cerințe suplimentare.

2. Cod BA27 2-N-F205-0-0-0-0 înseamnă un contor bimetalic pentru fixarea în transformator a condițiilor climatice moderate, intervalul 6 A, timp de fixare 15 min. fără cerințe suplimentare.
