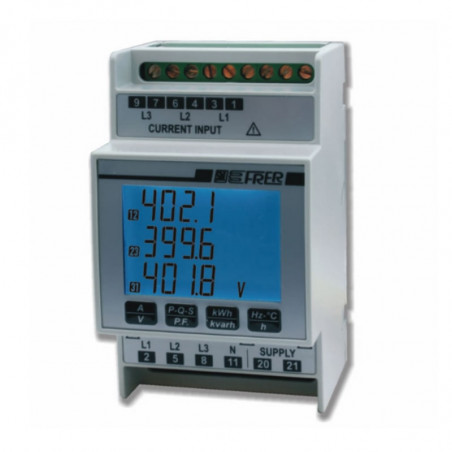

Analizatori ai parametrilor rețelei trifazate NANO
  • Analizatori ai parametrilor rețelei trifazate NANO
  • Analizatori ai parametrilor rețelei trifazate NANO

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Analizatori ai parametrilor rețelei trifazate NANO

Display Ecran LCD retroiluminat
Afișaj maxim 4 cifre
Poziția părților zecimale Automată
Opțiuni de iluminare de fundal 5 niveluri
Citire rata de actualizare <0.5 sec
Măsurarea valorii TRMS
Precizie +/- 0,5%
Tensiune nominală Un 400V
Curent nominal In 1-5A;    63A;   125A;     160A;     250A
Interval de intrare 10-120% Un, 5-120% In
Frecvență 45…65Hz
Suprasarcină constantă 2xIn; 1,2xUn
Suprasarcină momentană 20 x In; 2 x Un (300 msec.)
Consumul circuitului de energie electrică I < 0.5VA
Consumul de energie al circuitului U < 0.5VA
Putere 230V (45...65Hz) ±10%
Consumul de energie 6VA
Temperatura de lucru 0……+23……+50°C
Temperatura de depozitare -30…+70°C
Carcasă auto-stingătoare UL 94V0
Gradul de protecție a carcasei IP50
Gradul de protecție a terminalului IP20
Izolarea galvanică Putere / Intrări
Tensiunea de încercare 2kV, 50Hz, 60sec.

DESCRIERE

Analizor multifuncțional compact utilizat în sisteme trifazate cu trei sau patru fire, dezechilibrat (de asemenea, cu formă de undă deformată). Prezintă principalele dimensiuni ale rețelei electrice (inclusiv energia activă și reactivă). Pe lângă versiunea standard cu intrare de transformator de curent (CT), sunt disponibile și două versiuni cu un transformator trifazat pentru măsurarea curentului direct până la 63A, 125A, 160A și 250A. Dimensiunea redusă și compatibilitatea cu distanțarea intrărilor comutatoarelor modulare permite instalarea transformatoarelor în miniatură în sistemele în care spațiul de montare este limitat atât deasupra cât și de sub comutator.

Analizatory parametrów sieci trójfazowej NANO - rys 1 Analizatory parametrów sieci trójfazowej NANO rys 2

Model Date Cod
NANO5 Intrare 3 faze, 4 fire, 1-5A de la transformatorul de curent

Q52P3L005X4C2
NANO63 3 faze, 4 fire cu un transformator trifazat 63A

Q52D3L063X4C2
NANO125 3 faze, 4 fire cu un transformator trifazat 125A trifazat

Q52D3L125X4C2
NANO160 3 faze, 4 fire cu un transformator trifazat 160A

Q52D3L160X4C2
NANO250 3 faze, 4 fire cu un transformator trifazat 250A

Q52D3L250X4C2

Valori măsurate:

  • Curent de fază
  • Tensiune de fază LN
  • Tensiune fază-fază LL
  • Putere activă
  • Putere reactivă
  • Putere aparentă



  • Factorul de putere
  • Frecvență ––
  • Energie activă (kWh +)
  • Energie reactivă (kvarh)
  • Temperatura din interiorul tabloului de comandă
  • Contorul de ore


Afișare:


Cele patru butoane de pe panoul frontal vă permit să afișați imediat un grup de măsurare dat, fără a derula toate valorile afișate. Ordinea afișării măsurătorilor este afișată pe fiecare buton. Datorită utilizării unui afișaj lizibil și a unei opțiuni de iluminare din cinci niveluri, contorul este clar lizibil și clar chiar de la distanță. Secvențele valorilor afișate după fiecare clic al butonului arată următoarele imagini:

Analizatory parametrów sieci trójfazowej NANO wyświetlacz

Dimensiuni :

Analizatory parametrów sieci trójfazowej NANO wymiar

mai puțin
