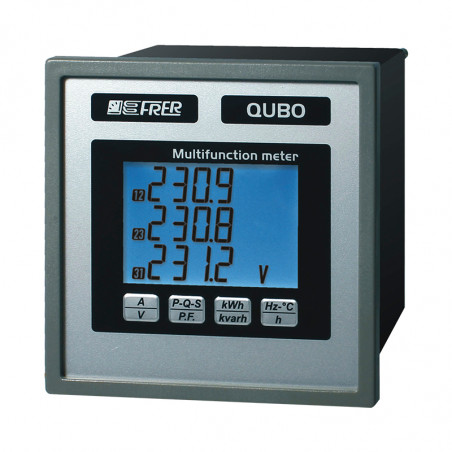

Analizatori ai parametrilor rețelei trifazate QUBO
  • Analizatori ai parametrilor rețelei trifazate QUBO

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Analizatori ai parametrilor rețelei trifazate QUBO

Display Ecran LCD retroiluminat
Afișaj maxim 4 cifre
Poziția părților zecimale Automată
Opțiuni de iluminare de fundal 5 niveluri
Citire rata de actualizare <0.5 sec
Măsurarea valorii TRMS
Precizie +/- 0,5%
Tensiune nominală Un 100 - 400V (690V)
Curent nominal In 1-5A
Interval de intrare 10-120% Un, 5-120% In
Frecvență 45…65Hz
Suprasarcină constantă 2xIn; 1,2xUn
Suprasarcină momentană 20 x In; 2 x Un (300 msec.)
Consumul circuitului de energie electrică I < 0.5VA
Consumul de energie al circuitului U < 0.5VA
Putere 230V (45...65Hz) ±10%
Consumul de energie 6VA
Temperatura de lucru 0……+23……+50°C
Temperatura de depozitare -30…+70°C
Carcasă auto-stingătoare UL 94V0
Gradul de protecție a carcasei IP52
Gradul de protecție a terminalului IP20
Izolarea galvanică Putere / Intrări
Tensiunea de încercare 2kV, 50Hz, 60sec.

TIP

Q72P3L005XCQ2

Descriere

Contor multifuncțional, potrivit pentru sisteme trifazate cu trei sau patru încărcate dezechilibrate (posibilitatea înregistrării formelor de undă distorsionate). Afișează principalii parametri electrici ai rețelei, inclusiv funcțiile de numărare a energiei active și reactive. 4 butoane permit afișarea imediată a unui parametru dat, fără a fi nevoie să parcurgeți toate valorile de indicație. Secvența de măsurare este descrisă pe fiecare buton. Contorul are un ecran retroiluminat mare și lizibil pe care parametrii pot fi cititi cu ușurință chiar și pe distanțe lungi.

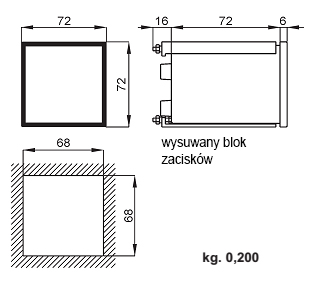

Analizatory parametrów sieci trójfazowej QUBO wymiary

Opțiuni analizor

Date tehnice suplimentare

Valoarea maximă a contorului de energie 20000000
Clasa de precizie 1
Bidirecțională Nu
Ieșiri de alarmă Photo-mos 50V, 100mA
Setarea întârzierii de activare Program. 0...999 sec.
Programare Variabilă, valoare, direcție
Ieșiri de impuls Programabile ca alternativă la alarme
Programare Valoarea pulsului
Durata impulsului Progr. 30...1000 msec.

Valori măsurate:

  • Curent de fază -
  • Tensiune de fază LN
  • NTensiune fază-față LL
  • Putere activă
  • Putere reactivă
  • Putere aparentă
  • Factorul de putere
  • Frecvență ––
  • Energie activă (kWh +)
  • Energie reactivă (kVAR +)
  • Temperatura din interiorul tabloului de comandă
  • Contorul de ore

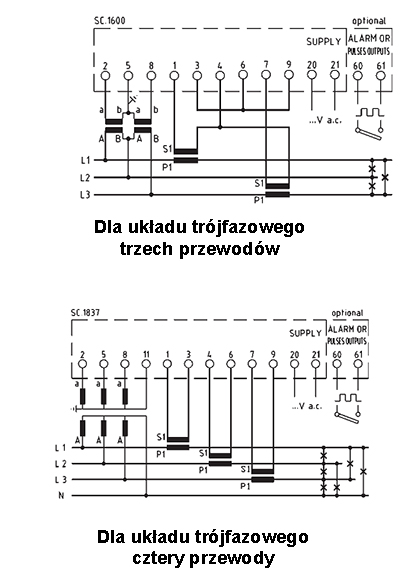

Schema de conectare

Analizatory parametrów sieci trójfazowej QUBO schemat połączeń



Afișare imediată a variabilelor măsurate

Analizatory parametrów sieci trójfazowej QUBO wyświetlacz Analizatory parametrów sieci trójfazowej QUBO wyświetlacze
