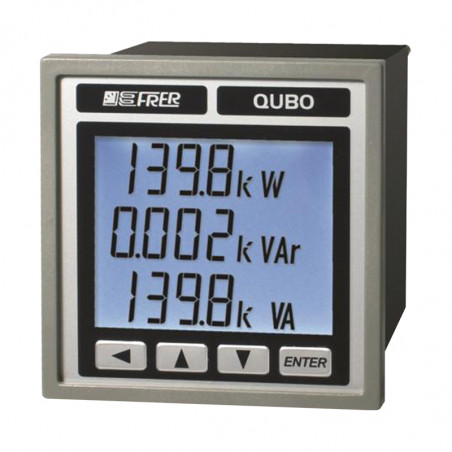

Analizatori ai parametrilor rețelei trifazate QUBO H
  • Analizatori ai parametrilor rețelei trifazate QUBO H

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Analizatori ai parametrilor rețelei trifazate QUBO H

Date tehncice

Display Ecran LCD retroiluminat
Afișaj maxim 4 cifre
Poziția părților zecimale Automată
Opțiuni de iluminare de fundal 5 niveluri
Citire rata de actualizare <0.5 sec
Măsurarea valorii TRMS
Precizie +/- 0,2%
Tensiune nominală Un 100 - 400V (690V)
Curent nominal In 1-5A
Interval de intrare 10-120% Un, 5-120% In
Frecvență 45…65Hz
Suprasarcină constantă 2xIn; 1,2xUn
Suprasarcină momentană 20 x In; 2 x Un (300 msec.)
Consumul circuitului de energie electrică I < 0.5VA
Consumul de energie al circuitului U < 0.5VA
Putere 230V (45...65Hz) ±10%
Consumul de energie 6VA
Temperatura de lucru 0……+23……+50°C
Temperatura de depozitare -30…+70°C
Carcasă auto-stingătoare UL 94V0
Gradul de protecție a carcasei IP52
Gradul de protecție a terminalului IP20
Izolarea galvanică Putere / Intrări
Tensiunea de încercare 2kV, 50Hz, 60sec.

TIP

Q72P3H005MCQ…

Protocoale de comunicare Standard Opțional
ModBus RTU +
Ethernet-ModBus TCP/Webserver   +
Johnson Controls N2 OPEN   +
Profibus DP v0   +

DESCRIERE

Contor multifuncțional, potrivit pentru sisteme trifazate cu trei sau patru încărcate dezechilibrate (posibilitatea înregistrării formelor de undă distorsionate). Versiunea QUBO H permite măsurători suplimentare care permit monitorizarea foarte eficientă și oferă mai multe informații despre condițiile de operare ale sistemului.

Opțiuni analizor

Date tehnice suplimentare

Valoarea maximă a contorului de energie 20000000
Clasa de precizie 1
Bidirecțională Da
Ieșiri de alarmă Photo-mos 50V, 100mA
Setarea întârzierii de activare programm. 0...999 sec.
Programare Variabilă, valoare, direcție
Wyjścia impulsowe programabile ca alternativă la alarme
Programare valoarea pulsului
Durata pulsului Progr. 30...1000 msec.
ModBus RTU
Interfață RS485 izolat
Viteză (bps) 9600/19200/38400
Parametri de comunicare
Interval de adresare 1..247 program
ModBus TCP / Webserver
Johnson Controls N2 OPEN
ProfiBus DP V0		 Disponibil ca module DIN externe

Valoarea măsurată

  • Curent de fază
  • Tensiune de fază LN
  • Tensiune fază-față LL
  • V și I asimetrie
  • Curent în cablul N.
  • Putere activă
  • Putere reactivă
  • Putere aparentă
  • Factorul de putere
  • Cosφ (factorul de putere interschimbabil)
  • Frecvență
  • Energie activă bidirecțională
  • Energie activă parțială
  • Energie reactivă bidirecțională
  • Curent termic
  • Curent termic max.
  • Putere medie
  • Cerere maximă (kW)
  • Temperatură în interiorul tabloului de comandă --–
  • Contorul de ore
  • Secvență de fază
  • THD V și eu până la 32 de armonici

Schema de conectare

Afișare imediată a variabilelor măsurate
