Producător: FRER

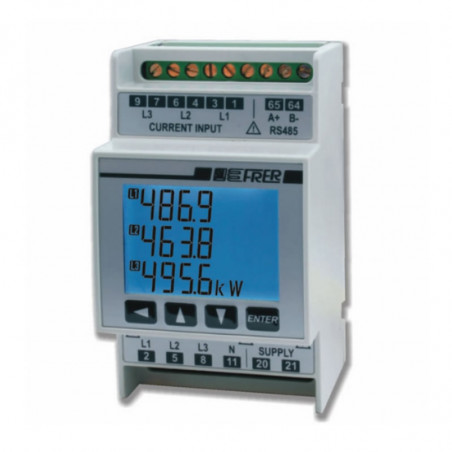

Analizoare de rețea trifazate NANO H extinse

Display Ecran LCD retroiluminat
Afișaj maxim 4 cifre
Poziția părților zecimale Automat
Opțiuni de iluminare de fundal 5 niveluri
Citirea ratei de actualizare <0.5 sec
Măsurarea valorii TRMS
Precizie +/- 0,2%
Tensiune nominală Un 100÷400V (Q52P3H); 400V (Q52D3H)
Curent nominal In 1-5A;    63A;   125A;     160A;     250A
Interval de intrare 10-120% Un, 5-120% In
Frecvență 45…65Hz
Suprasarcină constantă 2xIn; 1,2xUn
Suprasarcină momentană 20 x In; 2 x Un
Consumul circuitului de energie  I < 0.5VA
Consumul circuitului de energie U < 0.5VA
Putere 230V (45...65Hz) ±10%
Consumul de energie 6VA
Temperatura de lucru 0……+23……+50°C
Temperatura de depozitare -30…+70°C
Carcasă auto-stingătoare UL 94V0
Gradul de protecție a carcasei IP50
Gradul de protecție a terminalului IP20
Izolarea galvanică Putere / Intrări
Tensiunea de încercare 2kV, 50Hz, 60sec.

DESCRIERE:

Analizor multifuncțional compact utilizat în sisteme trifazate cu trei sau patru fire, dezechilibrat (de asemenea, cu formă de undă deformată). Versiunea extinsă permite, de asemenea, măsurători avansate care vă permit să monitorizați eficient și să furnizați informații suplimentare despre starea rețelei. În plus față de versiunea standard cu intrare a transformatorului de curent (CT), sunt disponibile și două versiuni cu un transformator trifazat care permite măsurarea curentului direct până la 63A, 125A, 160A și 250A. Dimensiunea redusă și compatibilitatea cu distanțarea intrărilor comutatoarelor modulare permite instalarea transformatoarelor în miniatură în sistemele în care spațiul de montare este limitat atât deasupra cât și de sub comutator.

Rozbudowane analizatory sieci trójfazowe NANO H 1 Rozbudowane analizatory sieci trójfazowe NANO H 2

Valori măsurate:

  • Curent de fază
  • Tensiune de fază LN
  • Tensiune fază-față LL
  • V și I asimetrie
  • Curent în cablul N.
  • Putere activă
  • Putere reactivă
  • Putere aparentă
  • Factorul de putere
  • Cosφ (factorul de putere interschimbabil)
  • frecvență

[NBSP]

  • Energie activă bidirecțională
  • Energie activă parțială
  • Energie reactivă bidirecțională
  • Curent termic
  • Curent termic
  • Putere medie
  • Cerere maximă (kW)
  • Temperatură în interiorul tabloului de comandă --–
  • Contorul de ore
  • Secvență de fază
  • THD V și I până la 32 de armonici

Date tehnice suplimentare:
Contor de energie kWh i/si kVarh
Numărarea maximă 4294967295
Clasa de precizie 1 (kWh), 2 (kVArh)
Bidirecțional Da
Ieșiri de alarmă Photomos 50V, 100mA
Setare de activare întârziere program. 0...999 sec.
Programare variabilă, valoare, direcție
Ieșiri puls Programarea ca alternativă la alarme
Programare valoarea pulsului
Durata pulsului Progr. 30...1000 msec.
ModBus RTU
Interfață RS485 Izolate
Viteză (bps) 9600 / 19200 / 38400
Parametrii de comunicare paritate
Interval de adrese 1...247 program.
ModBus TCP / Webserver
Johnson Controls N2 OPEN
ProfiBus DP V0		 ca accesorii exterioare cu dimensiunea 2 module DIN

Codul comenzii

  Q52 _ _ _ _ _ _ _ _ _ _ _
Tip NANO 5H

Intrare 1-5A prin transformator de curent

 Q52P3H005   CQ
NANO 63H Intrare de la un transformator trifazat 63A Q52D3H063   4C
NANO 125H Intrare de la un transformator trifazat de 125A Q52D3H125   4C
NANO 160H Intrare de la un transformator trifazat de 160A Q52D3H160   4C
NANO 250H Intrare de la un transformator trifazat de 250A Q52D3H250   4C
Tip RS485 Modbus RTU M
RS485 Modbus RTU + 1 ieșiri programabile Alarm/Impuls M     O
2 ieșiri programabile Alarm/Impuls X     U
Putere 220÷240Vac (47÷63Hz) - 3VA 2
20÷60Vac/dc - 3VA/2W L
80÷260Vac/dc - 4VA/2W H

Dimensiuni:

Rozbudowane analizatory sieci trójfazowe NANO H wymiary
