Parametri avansați ai analizatorului de rețea trifazat QUBO 96H

Parametri avansați ai analizatorului de rețea trifazat QUBO 96H

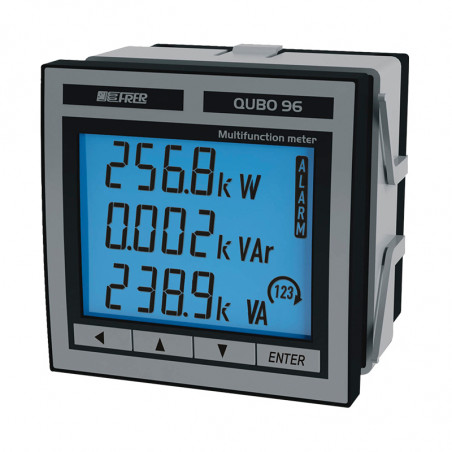

QUBO 96H este un nou analizator multifuncțional al parametrilor energiei electrice proiectat pentru sisteme trifazate cu trei și patru fire, dezechilibrat cu un grad ridicat de deformare a undelor de intrare. Dispozitivul măsoară, calculează și afișează pe ecranul LCD valorile tuturor parametrilor majori ai sistemului de alimentare, inclusiv consumul activ și reactiv de energie. Patru comutatoare amplasate pe panoul frontal de sub afișaj permit comutarea ușoară între valorile afișate pe ecran. Simbolul din partea dreaptă a afișajului indică ce cantități sunt afișate în prezent. Datorită numărului mare, valoarea valorilor măsurate este ușor vizibilă chiar și de la o distanță mare. Versiunea QUBO 96H permite, de asemenea, măsurători „avansate”, ceea ce permite monitorizarea rețelei foarte eficientă și oferă o imagine completă despre starea sa, tot prin diferite protocoale de comunicare



Date generale

Display Ecran LCD retroiluminat
Înălțimea cifrelor 13.5mm
Precizie 4 cifre
Poziția virgulei Automat
Afișaj lumină de fundal 5 niveluri de luminozitate
Refresh măsurare <0.5s
Valoarea măsurată True RMS
Precizie ±0.5%
Tensiune nominală 100, 400V
Curent nominal 1, 5A
Interval de intrare 10-120% UN, 5-120% IN
Frecvența de lucru 45…65Hz
Tensiunea primară maximă a transformatorului 1MV
Curentul primar maxim al transformatorului 15kA
Suprasarcină continuă 2 x IN, 1.2 x UN
Supraîncărcare termică pe termen scurt 20 x IN, 2 x UN (300msec.)
Consumul de energie al canalului de tensiune <0.5VA
Consumul de energie al canalului de tensiune <0.5VA
Tensiunea de alimentare 230V (45…65Hz), 6VA
Temperatura de lucru 0…23…50°C
Temperatura de depozitare -30…70°C
Materialul carcasei UL 94-V0
Gradul de protecție a carcasei IP50
Gradul de protecție al terminalelor de măsurare IP20
Izolarea galvanică In/Out
Clasa de instalare III, 300V, P.D. 2

Dimensiuni

Zaawansowany analizator parametrów sieci trójfazowej QUBO 96H - wymiary

Marca

QUBO 96H Q96P3H005 - CQ - -
Comunicare RS485 Modbus M
Modbus TCP + WebServer + memoria internă E
Modbus TCP + WebServer + Gateway G
IEC61850 I
Profibus DP V0 P
Johnson Controls N2 open J
Alimentare internă 220-240V AC 2
20-60V AC/DC L
80-260V AC/DC H
Opțiune Nu -
2 ieșiri de alarmă / impuls U

Valorile măsurate

  • tensiuni și curenți de fază
  • Tensiuni de fază în fază
  • Schimbarea tensiunilor de fază și a curenților
  • Curent de conductor zero
  • Puterea activă și reactivă a fazelor
  • Putere activă și reactivă totală
  • Factorul de putere și faza medie
  • Faza ceva și mediu
  • frecvență
  • Energie activă și reactivă totală
  • Energie bidirecțională activă și reactivă
  • Energie activă parțială
  • Curent termic
  • Curentul maxim de căldură
  • Putere medie activă și reactivă
  • Cerere maximă (kW și kvar)
  • Temperatura ambientală
  • THD (până la 32 armonice)
  • Timpul de lucru
  • Secvență de fază

Date tehnice suplimentare

Luând în considerare consumul de energie
Numărul de cifre 10
Valoarea maximă 2x109
Precizie 1 (kWh), 2 (kvarh)
Două sensuri da
Ieșire de alarmă
Întârzierea funcționării reglabil 0…999s
Programabilitate Variabilă, valoare, direcție
Ieșire impuls (alternativ la alarmă)
Programabilitate Valoarea impulsului
Durata impulsului reglabil 30…1000ms
Modbus RTU
Interfață RS485
Viteză (bps) 9600/19200/38400/57600
Parametri de comunicare Bit de paritate și STOP
Interval de adrese 1…247
ModBus TCP/Webserver
Interfață Ethernet IEEE 802.3 (u) 10 Base T/100 Base TX
Mediu de transmisie RJ45
Viteză 10/100 Mbit/s
Dublu Half/full
IEC61850
Interfață Ethernet IEEE 802.3 (u) 10 Base T/100 Base TX
Mediu de transmisie RJ45
Viteză 10/100 Mbit/s
Dublu Half/full
ProfiBus DP 0V
Rețea NRZ asincron
Rata Baud 9.6kbit/s…12Mbit/s
Interval de adrese 1…99 prog.
Conform cu EN 50170
Johnson Controls N2 OPEN
Interfață RS485
Viteză (bps) 9600
Paritate bit Nu
Interval de adrese 1…247 prog.

Diagrame de conexiune

Sistem trifazat - cu trei fire

Zaawansowany analizator parametrów sieci trójfazowej QUBO 96H - schematy łaczeniowe - układ trójfazowy - trójprzewodowy

Sistem trifazat - patru fire

Zaawansowany analizator parametrów sieci trójfazowej QUBO 96H - schematy łaczeniowe - układ trójfazowy - czteroprzewodowy
