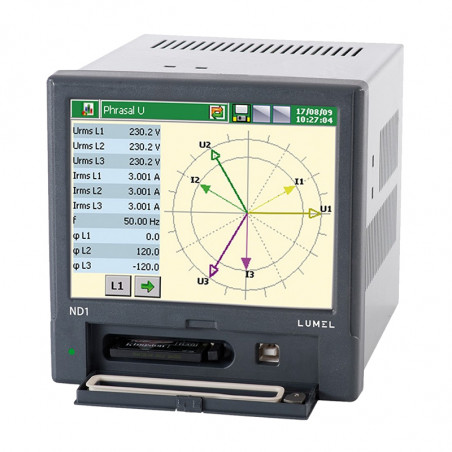

Analizor de calitate a rețelei de energie ND1

  • Măsurarea și înregistrarea a peste 300 de parametri de calitate a energiei electrice conform PN-EN 50160.
  • Lucrați într-o rețea de alimentare cu 3 sau 4 fire, trifazate, simetrice sau asimetrice.
  • Analiza armonicii de curent și tensiune până la 51.
  • Arhiva configurabilă a valorilor instantanee și înregistrarea evenimentelor.
  • Arhivarea datelor pe un card CompactFlash - memorie de până la 4 GB.
  • Server WWW, server FTP.
  • Interfețe: RS-485 (Modbus Slave, Modbus Master). Ethernet 10 Base-T (Modbus TCP / IP Server) și USB.
  • Ecran tactil LCD color TFT de 5,7 ”, 320 x 240 pixeli.
  • Interfață de utilizare ușor de utilizat, bazată pe Windows®CE.
  • Grad de protecție IP65 din față.
  • Înregistrarea mesajelor operatorului.
  • Sincronizare ceas RTC cu serverul de timp NTP.

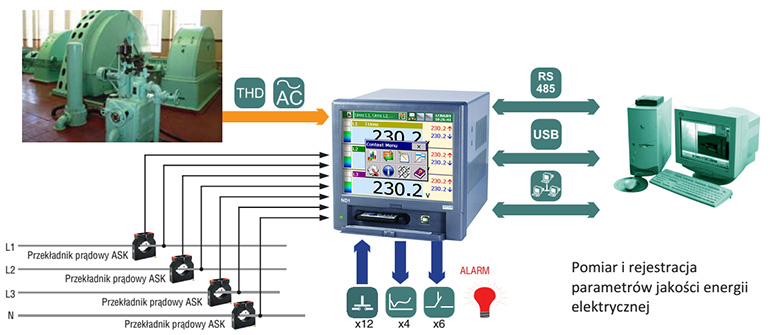

Exemplu de aplicare

ND1 analizator jakości sieci energetycznej zastosowanie

Măsurarea, vizualizarea și înregistrarea a peste 300 de parametri ai unei rețele electrice simetrice și asimetrice trifazate

  • tensiuni de fază U1, U2, U3 și curenți de fază
  • I1, I2, I3
  • tensiuni faza-faza U12, U23, U31
  • puteri de fază active P1, P2, P3
  • puteri reactive de fază Q1, Q2, Q3
  • puteri aparente de fază S1, S2, S3
  • factorii de putere activă PF1, PF2, PF3
  • factori de putere reactivă / activă tφ1, tφ2, tφ3
  • tensiunea medie faza-faza US Umf
  • curent de conductor zero și curent mediu cu 3 faze IO, IS
  • putere activă, reactivă și aparentă trifazată P, Q, S
  • factori de putere medii trifazati PF, tφ
  • frecvența f și abaterile de frecvență
  • Putere activă medie PAV de 15 minute
  • energie activă, reactivă și aparentă trifazată EnP, EnQ, EnS
  • THD pentru tensiuni și curenți de fază,
  • armonicele curenților și tensiunilor de fază până la 51!
  • memoria valorilor min și max
  • înregistrând goluri și întreruperi de curent
  • pâlpâire factor FLICKER PST, PLT


Intrări
Tipul de intrare Interval de măsurare Parametri Eroare de bază
Intrare de tensiune 57,7/100 V, 230/400 V
sau 400/690 V		 0,05...1,2 Un ± 0,2%
Intrare curentă 1 A sau 5 A 0,005...1,2 In ± 0,2%
Intrare binară 0/5...24 V d.c.

frecvența de comutare
până la 50 Hz



Ieșiri
Tipul de ieșire Proprietăţi
Ieșire analogică 4 programabile de curent 0/4 ... 20 mA, rezistență la încărcare < 500 Ω
Releu de ieșire 6 relee electromagnetice programabile,
Ieșire la sursa de alimentare   contacte deschise normal fără tensiune, capacitate de încărcare 250 V a.c./1 A a.c.
Traductoare de obiect 2 ieșiri 24 V d.c./30 mA

Interfețe digitale
Tip de interfață Proprietăţi
RS-485 2 interfețe: MODBUS Slave și Master, viteză 300 ... 256000 bit / s, modul de transmisie ASCII / RTU
USB Device V.1.1, Priza USBB-G
Ethernet 10 Base-T, Soclu RJ45, Modbus Slave TCP/IP

Condiții nominale de utilizare
Tensiunea de alimentare 85...230...253 V a.c./d.c., 40...400 Hz a.c. Consumul de energie ≤ 30 VA
Temperatura ambientală Muncă: 0 ... 23 ... 50 ° C Depozitare: - 20 ... 60 ° C
Umiditatea relativă < 70% Fără condens
Reacția la întreruperi de energie: păstrarea datelor și a statutului instrumentului
retur de putere: funcționarea dispozitivului a continuat
Supraîncărcare pe termen scurt (5s) 2 Un (max.1000 V) 10 In
Gradul de protecție a locuinței Din partea frontală: IP 65 Pe partea terminalului: IP20
Cerințe de securitate Categoria de instalare II PN-EN 61010-1
Gradul de poluare 2
Tensiunea maximă de lucru în raport cu pământul

Pentru sistem de măsurare, relee
și alimentare: 500 V
Pentru interfețe RS-485 și USB: 50 V

Măsurile de măsurare și erorile de procesare de bază admise
Cantitate măsurată Gamă Eroare de bază Comentarii
Tensiune U 57,73 / 100,0 V (Ku = 1)
230,0 / 400,0 V (Ku = 1)
400,0 / 690,0 V (Ku = 1)
400,0 kV (Ku ≠ 1)		 ± 0,2 % Ku = 1...4000
Curent I 1,000 A (Ki = 1)
5,000 A (Ki = 1)
100,0 kA (Ki ≠ 1)		 ± 0,2 % Ki = 1...20000

Putere activă P
Putere medie activă Pav

 0,0… (-) 6000,0 W
999,00 MW (Ku ≠ 1, Ki ≠ 1)		 ± 0,5 %
Putere aparentă S 0,0…6000,0 VA 999,00 MVA (Ku ≠ 1, Ki ≠ 1) ± 0,5 %
Puterea reactivă Q 0,0…(-) 6000,0 VA
999,00 MV (Ku ≠ 1, Ki ≠ 1)		 ± 0,5 %
Factorul de putere activă PF -1,000…0…1,000 ± 0,5 % PF = Power Factor = P/S
Factorul Tg -10,00…0…10,00 ± 1 % raport reactiv la putere activă
Unghiul j între I și U -180°...180° ± 0,5 % calculat din triunghiul puterii
Frecvența f 45,00...66,00 Hz ± 0,1 %
THD U, THD I Harmonics U, I (până la 51) 0…200,0 % 0…100,0 % ± 2 % eroare în intervalul 10 ... 120% U, I
PST, PLT 0..20 ± 0,5 % pentru modificări în intervalul de 0,05..35 Hz
Energie activă EnP 0…(-) 99 999 999,9 kWh ± 0,5 %
Energie reactivă EnQ 0… (-) 99 999 999,9 kvarh ± 0,5 %

unde:
Spre angrenajul transformatorului de tensiune
Raportul transformatorului de curent Ki
Coeficient de distorsiune armonică a tensiunii totale THD U
Coeficientul total de distorsiune a armoniei THD I,

ND1 analizator jakości sieci energetycznej zamówienie

EXEMPLU DE COMANDĂ:
Codul ND1 - 2 1 00 P 0 înseamnă:
ND1 - analizor de parametri de rețea trifazat de tip ND1
2 - intrare curentă: 5 A
1 - intrare de tensiune: 57,7 / 100 V
00 - versiunea standard
P - versiunea în limba poloneză
0 - nu există cerințe suplimentare.



* - numai după ce a fost de acord cu producătorul

Atenție!
Fiecare analizor ND1 este echipat cu 6 alarme (relee electromecanice), 4 ieșiri analogice, 12 intrări binare și o interfață Ethernet.

ND1 analizator jakości sieci energetycznej

Exemple de prezentare a datelor de măsurare

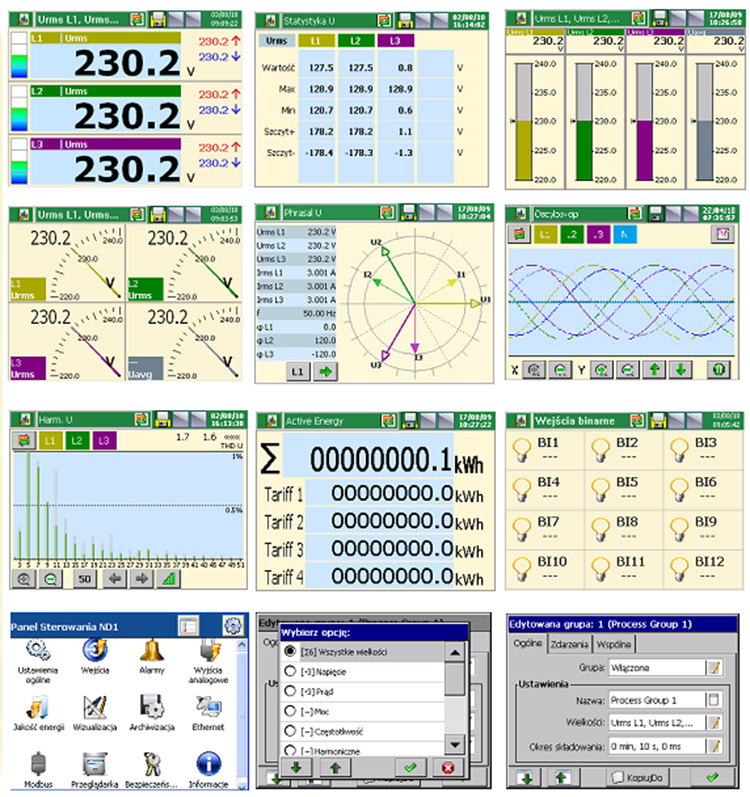

Diferite forme de afișare a datelor:

  • afișaj digital
  • vedere analogică
  • analiza armonică,
  • bar grafice,
  • graficul de curent și tensiune vectorială,
  • curent și tensiune de undă (osciloscop)
  • contor de energie
  • monitorizarea stărilor binare
  • mese și altele.

Comutare manuală sau automată între ecrane.

ND1 analizator - przelączanie między ekranami

Software de arhivare ND
  • Un instrument pentru analiza datelor colectate

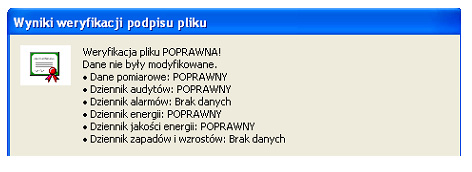

  • Verificarea autenticității datelor - verificarea semnăturii digitale

ND1 analizator jakości sieci energetycznej - oprogramowanie

  • Prezentarea datelor în tabele și grafice

ND1 analizator jakości sieci energetycznej wykres

  • Jurnal de audit, Raport privind calitatea energiei, Raport privind consumul de energie electrică

analizator jakości sieci energetycznej ND1 audyt

Ethernet: serwer www, ftp

ND1 analizator jakości sieci energetycznej ethernet

Carcasă portabilă

Obudowa przenośna ND1

Vedere din față a carcasei Vedere din spate a carcasei



Dimensiunile carcasei

ND1 wymiary

Accesorii

1301-130-903 - cablu MLS R 2mb negru
1301-130-902 - vârf de crocodil AK-2B 2540 negru

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

  • Măsurarea și înregistrarea a peste 300 de parametri de calitate a energiei electrice conform PN-EN 50160.
  • Lucrați într-o rețea de alimentare cu 3 sau 4 fire, trifazate, simetrice sau asimetrice.
  • Analiza armonicii de curent și tensiune până la 51.
  • Arhiva configurabilă a valorilor instantanee și înregistrarea evenimentelor.
  • Arhivarea datelor pe un card CompactFlash - memorie de până la 4 GB.
  • Server WWW, server FTP.
  • Interfețe: RS-485 (Modbus Slave, Modbus Master). Ethernet 10 Base-T (Modbus TCP / IP Server) și USB.
  • Ecran tactil LCD color TFT de 5,7 ”, 320 x 240 pixeli.
  • Interfață de utilizare ușor de utilizat, bazată pe Windows®CE.
  • Grad de protecție IP65 din față.
  • Înregistrarea mesajelor operatorului.
  • Sincronizare ceas RTC cu serverul de timp NTP.

Exemplu de aplicare

ND1 analizator jakości sieci energetycznej zastosowanie

Măsurarea, vizualizarea și înregistrarea a peste 300 de parametri ai unei rețele electrice simetrice și asimetrice trifazate

  • tensiuni de fază U1, U2, U3 și curenți de fază
  • I1, I2, I3
  • tensiuni faza-faza U12, U23, U31
  • puteri de fază active P1, P2, P3
  • puteri reactive de fază Q1, Q2, Q3
  • puteri aparente de fază S1, S2, S3
  • factorii de putere activă PF1, PF2, PF3
  • factori de putere reactivă / activă tφ1, tφ2, tφ3
  • tensiunea medie faza-faza US Umf
  • curent de conductor zero și curent mediu cu 3 faze IO, IS
  • putere activă, reactivă și aparentă trifazată P, Q, S
  • factori de putere medii trifazati PF, tφ
  • frecvența f și abaterile de frecvență
  • Putere activă medie PAV de 15 minute
  • energie activă, reactivă și aparentă trifazată EnP, EnQ, EnS
  • THD pentru tensiuni și curenți de fază,
  • armonicele curenților și tensiunilor de fază până la 51!
  • memoria valorilor min și max
  • înregistrând goluri și întreruperi de curent
  • pâlpâire factor FLICKER PST, PLT


Intrări
Tipul de intrare Interval de măsurare Parametri Eroare de bază
Intrare de tensiune 57,7/100 V, 230/400 V
sau 400/690 V		 0,05...1,2 Un ± 0,2%
Intrare curentă 1 A sau 5 A 0,005...1,2 In ± 0,2%
Intrare binară 0/5...24 V d.c.

frecvența de comutare
până la 50 Hz



Ieșiri
Tipul de ieșire Proprietăţi
Ieșire analogică 4 programabile de curent 0/4 ... 20 mA, rezistență la încărcare < 500 Ω
Releu de ieșire 6 relee electromagnetice programabile,
Ieșire la sursa de alimentare   contacte deschise normal fără tensiune, capacitate de încărcare 250 V a.c./1 A a.c.
Traductoare de obiect 2 ieșiri 24 V d.c./30 mA

Interfețe digitale
Tip de interfață Proprietăţi
RS-485 2 interfețe: MODBUS Slave și Master, viteză 300 ... 256000 bit / s, modul de transmisie ASCII / RTU
USB Device V.1.1, Priza USBB-G
Ethernet 10 Base-T, Soclu RJ45, Modbus Slave TCP/IP

Condiții nominale de utilizare
Tensiunea de alimentare 85...230...253 V a.c./d.c., 40...400 Hz a.c. Consumul de energie ≤ 30 VA
Temperatura ambientală Muncă: 0 ... 23 ... 50 ° C Depozitare: - 20 ... 60 ° C
Umiditatea relativă < 70% Fără condens
Reacția la întreruperi de energie: păstrarea datelor și a statutului instrumentului
retur de putere: funcționarea dispozitivului a continuat
Supraîncărcare pe termen scurt (5s) 2 Un (max.1000 V) 10 In
Gradul de protecție a locuinței Din partea frontală: IP 65 Pe partea terminalului: IP20
Cerințe de securitate Categoria de instalare II PN-EN 61010-1
Gradul de poluare 2
Tensiunea maximă de lucru în raport cu pământul

Pentru sistem de măsurare, relee
și alimentare: 500 V
Pentru interfețe RS-485 și USB: 50 V

Măsurile de măsurare și erorile de procesare de bază admise
Cantitate măsurată Gamă Eroare de bază Comentarii
Tensiune U 57,73 / 100,0 V (Ku = 1)
230,0 / 400,0 V (Ku = 1)
400,0 / 690,0 V (Ku = 1)
400,0 kV (Ku ≠ 1)		 ± 0,2 % Ku = 1...4000
Curent I 1,000 A (Ki = 1)
5,000 A (Ki = 1)
100,0 kA (Ki ≠ 1)		 ± 0,2 % Ki = 1...20000

Putere activă P
Putere medie activă Pav

 0,0… (-) 6000,0 W
999,00 MW (Ku ≠ 1, Ki ≠ 1)		 ± 0,5 %
Putere aparentă S 0,0…6000,0 VA 999,00 MVA (Ku ≠ 1, Ki ≠ 1) ± 0,5 %
Puterea reactivă Q 0,0…(-) 6000,0 VA
999,00 MV (Ku ≠ 1, Ki ≠ 1)		 ± 0,5 %
Factorul de putere activă PF -1,000…0…1,000 ± 0,5 % PF = Power Factor = P/S
Factorul Tg -10,00…0…10,00 ± 1 % raport reactiv la putere activă
Unghiul j între I și U -180°...180° ± 0,5 % calculat din triunghiul puterii
Frecvența f 45,00...66,00 Hz ± 0,1 %
THD U, THD I Harmonics U, I (până la 51) 0…200,0 % 0…100,0 % ± 2 % eroare în intervalul 10 ... 120% U, I
PST, PLT 0..20 ± 0,5 % pentru modificări în intervalul de 0,05..35 Hz
Energie activă EnP 0…(-) 99 999 999,9 kWh ± 0,5 %
Energie reactivă EnQ 0… (-) 99 999 999,9 kvarh ± 0,5 %

unde:
Spre angrenajul transformatorului de tensiune
Raportul transformatorului de curent Ki
Coeficient de distorsiune armonică a tensiunii totale THD U
Coeficientul total de distorsiune a armoniei THD I,

ND1 analizator jakości sieci energetycznej zamówienie

EXEMPLU DE COMANDĂ:
Codul ND1 - 2 1 00 P 0 înseamnă:
ND1 - analizor de parametri de rețea trifazat de tip ND1
2 - intrare curentă: 5 A
1 - intrare de tensiune: 57,7 / 100 V
00 - versiunea standard
P - versiunea în limba poloneză
0 - nu există cerințe suplimentare.



* - numai după ce a fost de acord cu producătorul

Atenție!
Fiecare analizor ND1 este echipat cu 6 alarme (relee electromecanice), 4 ieșiri analogice, 12 intrări binare și o interfață Ethernet.

ND1 analizator jakości sieci energetycznej

Exemple de prezentare a datelor de măsurare

Diferite forme de afișare a datelor:

  • afișaj digital
  • vedere analogică
  • analiza armonică,
  • bar grafice,
  • graficul de curent și tensiune vectorială,
  • curent și tensiune de undă (osciloscop)
  • contor de energie
  • monitorizarea stărilor binare
  • mese și altele.

Comutare manuală sau automată între ecrane.

ND1 analizator - przelączanie między ekranami

Software de arhivare ND
  • Un instrument pentru analiza datelor colectate
  • Verificarea autenticității datelor - verificarea semnăturii digitale

ND1 analizator jakości sieci energetycznej - oprogramowanie

  • Prezentarea datelor în tabele și grafice

ND1 analizator jakości sieci energetycznej wykres

  • Jurnal de audit, Raport privind calitatea energiei, Raport privind consumul de energie electrică

analizator jakości sieci energetycznej ND1 audyt

Ethernet: serwer www, ftp

ND1 analizator jakości sieci energetycznej ethernet

Carcasă portabilă

Obudowa przenośna ND1

Vedere din față a carcasei Vedere din spate a carcasei



Dimensiunile carcasei

ND1 wymiary

Accesorii

1301-130-903 - cablu MLS R 2mb negru
1301-130-902 - vârf de crocodil AK-2B 2540 negru
