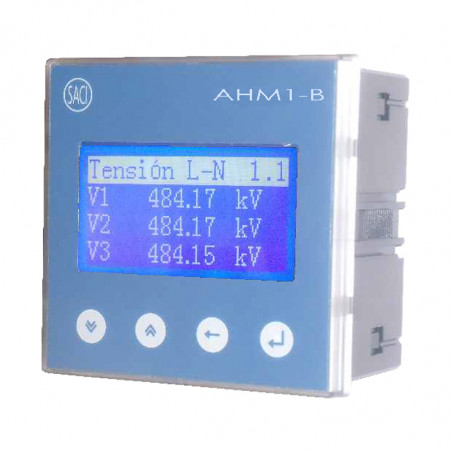

Analizor de rețea 96x96 - AHM1-B și AHM1-BC

Analizor de rețea 96x96 - AHM1-B și AHM1-BC

Analizoarele AHM1-B și AHM1-BC au fost concepute pentru a măsura și calcula parametrii electrici, cum ar fi tensiunea, curentul, frecvența, puterea, factorul de putere, energia, armonicele etc. în rețelele de joasă, medie și înaltă tensiune.

CARACTERISTICI PRINCIPALE:

  • Dimensiuni exterioare: 96x96 mm
  • THD pentru V și I
  • Măsurare armonică RMS (1-31)
  • Cerere maximă, A, kW, kVA, kvar.
  • Valori nominale și tensiune nominale programabile
  • 4 măsurări a energiei în cadran
  • Valori maxime și minime
  • Port RS-485 (AHM1-BC)
PARAMETRI UNITATE L1 L2 L3 TOTALITATE MAX/MIN CERERE
Tensiune de fază V, kV
Tensiune fază-fază V, kV
Curent A, kA
Curent neutru A, kA
Putere activă (P) kW, MW, GW
Puterea reactivă (Q) kvar, Mvar, Gvar
Putere aparentă (S) kVA
Factorul de putere (cos φ) PF
Frecvență Hz
Energie activă consumată (EP +) Wh, M Wh, G Wh
Energie activă returnată (EP-) kWh, M Wh, G wh
Energie reactivă consumată (echivalent +) kvarh, M varh ,G varh
Energie reactivă (Eq-) kvarh, M varh, G varh
Contorul de timp h: min
THD pentru curent și tensiune A, V
Armonice RMS - V și I (1-31) %
V și I asimetrie %

MODEL DE BAZĂ –B

AHM1-B este versiunea de bază a analizorului de rețea AHM1, care nu conține intrări digitale și ieșiri releu. De asemenea, nu are un port RS485.

MODEL –BC - BAZĂ CU PORT DE COMUNICARE RS485

AHM1-BC are un port de comunicare RS485.

SUPRASARCINI :

  • 2 Vn timp de 10s
  • 1.2 Vn mereu
  • 20 In imp de 1s
  • 2 In mereu

SPECIFICAȚII TEHNICE :

INPUT
Tensiune nominală (Vn) 3 x 400 / 690 V AC
Suprasarcină 1,2 Un
Impedanță 1MΩ
Curent nominal (In) 1 A i 5 A
Suprasarcină continuă 2 In
Suprasarcină momentană 10 In/5s sau 20 In/1s
Sarcină < 0,1 VA
Valoarea nominală < 2 0 mΩ

CARACTERISTICI GENERALE
Materialul carcasei ABS, UL94 V0
Dimensiuni DIN 96 x 96 mm Conectori Plug-in Max. Dimensiuni cablu 2,5 mm² 4 mm² curent (I) Greutate 0,4 kg Protecție IP 65 – panoul frontal IP 20 – carcasa instrumentelor Temperaturile de operare -10 - 60 °C Temperaturile de depozitare -25 - 70 °C Umiditate ambientală 5 – 95 %

PUTERE
Putere AC/DC 80 - 270 V
Sarcină < 10 VA

ACURATEȚE

PARAMETRI MARJĂ ACURATEȚE
Tensiune 2,5-120 % 0,2 %
Curent 0,005-6 A 0,2 %
Putere activă 1-120 % 0,2 %**
Putere reactivă 1-120 % 0,2 %**
Putere aparentă 1-120 % 0,2 %**
Factorul de putere ± 0,5 % 0,5 %
Frecvență 45-65 Hz ± 0,01 Hz
Energie activă 5-120 % Clasa 0,5 S
Energie reactivă 5-120 % Clasa 2

** Clasa 0.2 (25 ˚C) si Clasa 0.5 (de la -10 la 60oC)

DIMENSIUNI

DIAGRAMA DE CONECTARE
