Producător: LEM

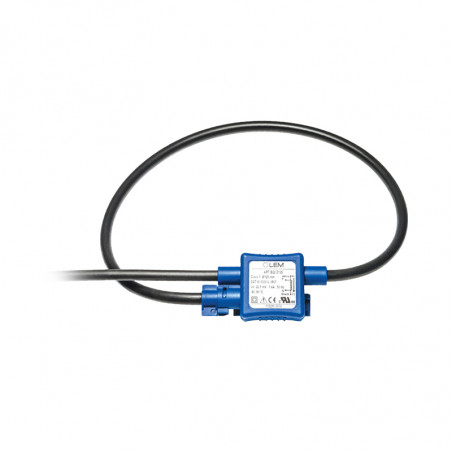

ART - Bobine pasive Rogowski cu o precizie foarte mare

Bobină Rogowski flexibilă cu un miez divizat dedicat pentru măsurători de curent alternativ, în care este necesară o separare galvanică între circuitul cu curent înalt și sistemul de măsurare. Utilizarea tehnologiei brevetate Perfekt Loop a redus semnificativ eroarea de măsurare rezultată din poziția conductorului primar în interiorul buclei de instrumente, precum și erorile rezultate din influența câmpurilor externe.

Cele mai importante proprietăți:

  • Clasa de precizie 0,5 în conformitate cu IEC 61869 indiferent de poziția conductorului primar în interiorul buclei
  • Tensiune nominală de izolare 1kV CAT III PD2
  • Grad de protecție IP67
  • 10 până la 10000A RMS
  • O bobină subțire, ușoară, flexibilă cu miez cu fermoar, ușor de instalat oriunde
  • Tehnologie Perfect Loop pentru fixarea precisă a bobinei
  • Linearitate aproape perfectă, fără saturație, fără limite superioare pentru intervalele actuale
  • Blindare internă pentru măsurarea ușoară a curenților mici
  • Tensiune de ieșire proporțională cu viteza de modificare (derivat) a curentului primar (este necesar un integrator electronic): 22,5mV / kA pentru 50Hz


Caracteristici dispozitiv:

  • Nucleu Ø 6,1 mm și cablu primar Ø 70, Ø 125, Ø 175, Ø 300mm
  • Greutate de la 124g
  • Cablu de ieșire 1,5 m (alte lungimi disponibile la cerere)
  • Răspuns în frecvență de la 50 / 60Hz la 700 kHz pentru operarea fără încărcare
  • Temperatura de lucru -40 ° C ... + 80 ° C

Respectarea standardelor:

  • Produsul are certificatul CE EMC 2014/30 / UE care îi permite să fie utilizat în Uniunea Europeană în conformitate cu Directiva 2014/35 / UE și a fost verificată conformitatea cu standardul IEC 61010-1.
  • IEC 61869 privind cerințele pentru transformatoarele de curent
  • UL 2808 (pendinte)

Aplicări :

  • Stații de transformare MV / LV pe partea LV: monitorizarea stării transformatorului
  • Sisteme de măsurare a energiei electrice consumate
  • Sisteme de monitorizare a calității electricității
  • Sisteme de detectare a scurtcircuitelor și a avariilor
  • Sisteme de măsurare de la distanță

Atenție :

  • Se montează numai atunci când este conectat cablul secundar
  • Dispozitivul funcționează excelent ca parte a sistemelor de măsurare a consumului de energie cu clasa de precizie 1 necesară.
  • Conductorul primar trebuie să fie atașat la dispozitiv la înălțimea deschiderii cu o cravată
  • Dispozitivul este prevăzut cu o gaură de Ø 2mm pentru a-l proteja împotriva întinderii neautorizate a miezului

Marca :

ART

-

B22

-

DXX


Semnal de ieșire:



Diametrul buclei:
    22.5: mV/kA   D70 : Ø70mm
        D125 : Ø125mm
        D175 : Ø175mm

Dimensiuni și diagrama schematică a dispozitivului:

ART – Pasywne cewki Rogowskiego o bardzo dużej dokładności wymiary
