Producător: Moflon

Articulatie pivotanta plata „Pancake”

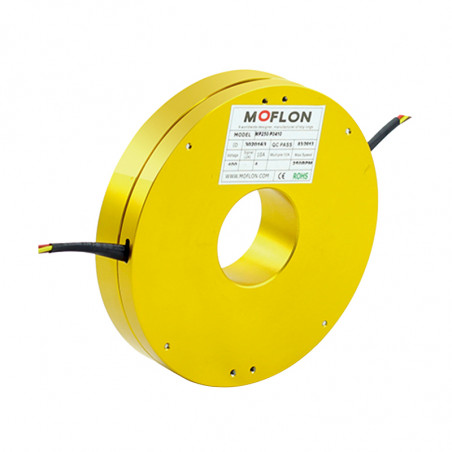

Articulație pivotantă plată „Pancake” seria MP

  • Îmbinarea pivotantă plană a fost proiectată pentru o înălțime limitată care nu are nicio limită pe diametrul exterior. Această serie de articulații glisante glisante se disting printr-o înălțime minimă și grosime și un diametru exterior mare. Arată ca o placă (disc), motiv pentru care se numește conector rotativ de disc. Folosind contactele din metale prețioase, am primit un produs stabil, cu cuplu redus, întreținere fără întreținere, nivel scăzut de zgomot și durabilitate extinsă.
  • Seria MP100 este proiectată pentru conectorii rotativi de PCB care sunt instalați în locuri foarte înguste.
  • Grosimea minimă a îmbinării este de 5,8 mm
  • Munca stabilă cu eficiență ridicată este cauzată de utilizarea contactelor din metale prețioase (argint sau aur)








Simbol Diametru interior[mm] Grosimea îmbinării  / L[mm] Număr de contacte
MP210 12.7 20 2~24
MP310 12.7 15.8mm~27mm 2~18
MP220 25.4 22 2~24
MP320 25.4 17.1mm~30.7mm 2~18
MP240 40 30 2~24
MP340 40 17.1mm~30.7mm 2~18
MP250 50 30 2~24
MP350 50 17.1mm~30.7mm 2~18
MP270 70 30 2~24
MP370 70 17.5mm~29.5mm 2~18
MP380 80 18.2mm~31mm 2~18

Putem asigura conectori rotativi pentru specificații specifice clienților. [Nbsp]
Trebuie doar să specificați cerințele care trebuie îndeplinite de articulația rotativă prin e-mail:   pzl_i@dacpol.eu   și acesta va fi proiectat și fabricat în conformitate cu cerințele.
