Producător: Kübler

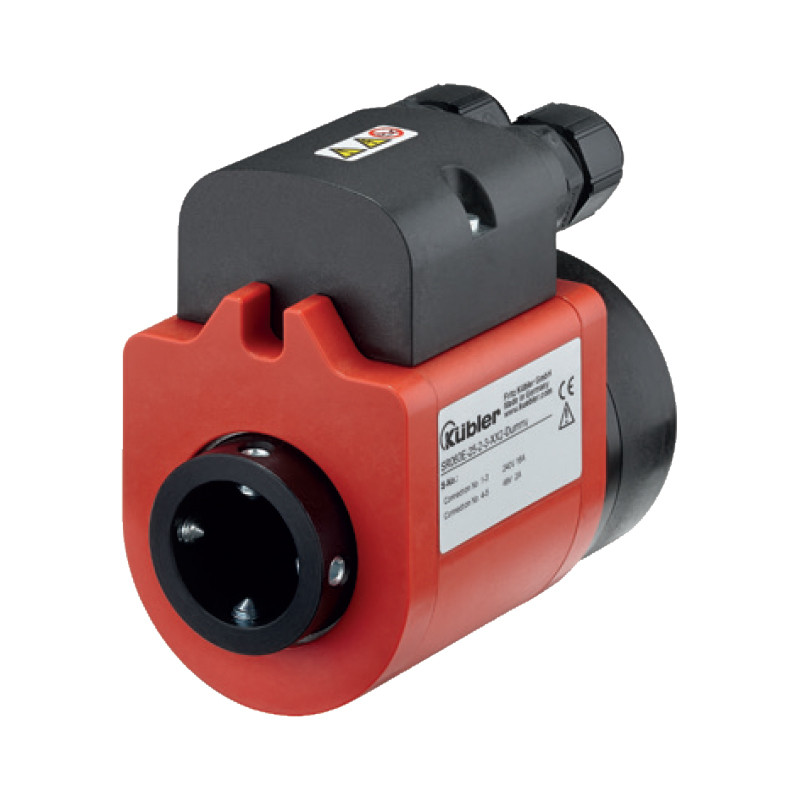

Articulatii pivotante compacte IP64 - SR060E

Articulații pivotante compacte IP64 - SR060E

Diametrul găurii de trecere

 max. până la 0 25 mm [0.98“]
Tensiune / curent de încărcare
canale de alimentare 240 V AC/DC, max. 16 A
  240 V AC/DC, max. 20 A (opțiune 2)
canale de semnal 48 V AC/DC, max. 2 A
Rezistența la contact
canale de alimentare ≤ 1 Ohm (dinamic) 1)
canale de semnal ≤ 0.1 Ohm (argint / oțel inoxidabil) 2)
Rezistență la izolație 103 MOhm (pt. 500 V DC)
Rezistență dielectrică de 1000 V (60 sec.)
Viteza maximă 500 min-1
Cuplu < 0,2 Nm
Viața de contact 500 de milioane de rotații (la temperatura camerei) depind de metoda de instalare
Ciclul de întreținere prima revizuire după cifra de afaceri de 50 de milioane, toate cele ulterioare la cifra de afaceri de 100 de milioane
întreținere nu necesită ulei de contact
  Material de contact
canale de alimentare cupru / bronz
canale de semnal argint / oțel inoxidabil
Temperatura de lucru 0°C ... +75°C [+32°F ... +167°F]
Etanșeitate conform din EN 60529 IP64

1) Măsurarea tensiunii, a temperaturii ambientale, a conexiunii în serie, a sarcinii rezistive, a curentului continuu min. 4A
2) Măsurarea rezistenței cu două fire, temperatura ambiantă cu un multimetru digital de 6,5 caractere

Compact

  • Dimensiuni 60 x 98 mm.
  • Opțiune individuală de configurare, max. 3x canale de alimentare și 2x canale de semnal.
  • Acces ușor la conexiuni.
  • Sarcina de contact până la 20 A.

Nu necesită întreținere

  • Curățarea la fiecare 100 de milioane de rotații.
  • Nu necesită lubrifiere.
  • Ușor de curățat - rating ridicat IP64.

Aplicații articulare rotative
Mașini de ambalat, flowpack, roboți și echipamente de prindere, mese rotative

Codul comenzii
SR060E - XX - X - X - X X 2 - V100
Tip   A   B   C   D E F - I

A Prin gaură
20 = ø 20 mm [0.79“]
21 = ø 21 mm [0.83“]
22 = ø 22 mm [0.87“]
24 = ø 24 mm [0.94“]
25 = ø 25 mm [0.98“] (alte diametre la cerere)
B Numărul de canale de semnal / de date
0 sau 2
C Numărul de canale de alimentare0,2 sau 3
D Max. prąd obciążenia
0 = fara canale de alimentare
1 = 16 A, 240 V AC/DC
2 = 25 A, 240 V AC/DC
E Material de contact: semnal / canale de date
3 = argint / oțel inoxidabil
F Gradul de etanșeitate
2 = IP64
I Numărul versiunii (opțiune)
V100 = fără opțiuni suplimentare
>V100 = versiune specială


Dimensiuni [mm]



1 - Transmisia puterii cu șuruburi M5
2 - Transmiterea datelor terminale cu șurub M4
3 - Capac de protecție a conexiunii
șurub (numai pentru IP64)
4 - Conexiune de transmisie de putere plană
5 - Transmisie de date cu conexiune plană

6 - Inel de conectare rotativ
7-4 x DIN 914 M6 șuruburi
8 - Fereastra de inspecție
9 - Capac de protecție a conexiunii
10 - Blocarea de rotație
