Producător: Kübler

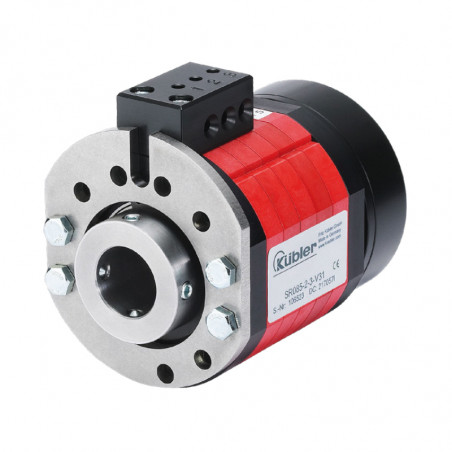

Articulații rotative modulare IP64 - SR085

Articulații rotative modulare IP64 - SR085

  • Conectoarele rotative sunt utilizate pentru a transfera puterea și semnalele de la platforme fixe la cele rotative.
  • Transmiterea semnalului fiabil și fiabil este asigurată de elemente duble glisante confecționate din materiale de înaltă calitate.
  • Designul modular asigură cea mai mare flexibilitate a soluțiilor și
  • o gamă largă de aplicații.





Flexibil și durabil

  • Proiectarea modulară permite orice configurare a canalelor de alimentare și semnal.
  • Carcasă GFPC robustă (policarbonat armat cu fibre de sticlă), conținut de 30% fibre de sticlă pentru uz industrial.
  • Durată lungă de viață și cicluri de întreținere.

[NBSP]

O anumită transmisie de semnal

  • Sistem cu două camere pentru canale de alimentare și semnal.
  • Sigilii de labirint.
  • Rezistență la șoc ridicat.
  • Rețelele industriale precum Profibus, CANopen etc. până la 12 Mbit / sec.
  • aplicații
  • Mașini de ambalat, flowpack, roboți și echipamente de prindere, mese rotative



Modele standard
  Canalele de semnal

Canale de alimentare

 Material de contact Număr de comandă
Prin ax 25 mm [0.98“] 4 x 4 x argint / oțel inoxidabil

SR085-25-04-04-11301-V100
6 x 6 x argint / oțel inoxidabil

SR085-25-06-06-11301-V100

Prin ax 30 mm [1.18“] 2x 3x argint / oțel inoxidabil

SR085-30-02-03-11301-V100
6 x 6 x argint / oțel inoxidabil

SR085-30-06-06-11301-V100
Codul comenzii
SR085 - XX - XX - XX - X X X X X - V100
Tip   A   B   C   D E F G H - I



A Tip de montare

00 = montare flanșă
20 = gaură de trecere ø20mm [0.79 "]
24 = gaură de trecere ø 24 mm [0,94 ”]
25 = gaură de trecere ø 25 mm [0,98 ”]
30 = gaură de trecere ø 30 mm [1,18 ”]
IN = gaura de trecere ø 1 "



B

Numărul de canale de semnal
/ date 1)

C

Numărul de canale curente
(Putere) 1)

D Max. curent de încărcare
0 = fără canale de alimentare
1 = 16 A, 240 V AC/DC
2 = 25 A, 240 V AC/DC
3 = 10 A, 400 V AC/DC
4 = 20 A, 400 V AC/DC
E Poziția de montare

0 = oricare, cu numărul necesar de canale
1 = în picioare sau orizontal (flanșă în jos)
2 = suspendat sau orizontal (flanșă în sus)

F

Material de contact
canale de semnal 2)

0 = fără canale de semnal
3 = argint / oțel inoxidabil

G Canał

0 = niciuna
numai montare cu flanșă (00):
1 = 1/4 "aer comprimat
2 = aer comprimat 1/2 "
3 = aer comprimat 3/8 "
4 = hidraulică 1/2 "
5 = 3/8 "hidraulică
prin gaură:
6 = aer comprimat, conexiune rotativă (până la 300 min-1)

H Gradul de etanșeitate
1 = IP50
2 = IP64
H Gradul de etanșeitate

V100 = fără opțiune
> V100 = opțiuni la cerere, de ex.
> 20 de canale
alte tipuri de montaj
alte conexiuni, de ex. mufele



1) Maximum 20 de canale de semnal (fără curent), combinații de semnal și canale de curent > 13 după consultare.
2) Contactați pentru materialul aur / aur și cupru / bronz la cerere.

Date tehnice (versiuni standard)
Lungimea totală depinde de numărul de cana
Diametrul găurii de trecere până la Ø 30 mm [1,18 ”]

Tipul de conexiune
montare pe arbore

montare flanșă

stator: conectori de sertizare
rotor: conexiuni cu șuruburi
stator: conectori de sertizare
rotor: fire individuale, 2 m [6.56 ']

Tensiune / curent de încărcare
canale de alimentare



canale de semnal
240 V AC/DC, max. 16 A (opcja 1)
240 V AC/DC, max. 25 A (opcja 2)
400 V AC/DC, max. 10 A (opcja 3)
400 V AC/DC, max. 20 A (opcja 4)
48 V AC/DC, max. 2 A

Rezistența la contact
canale de alimentare
canale de semnal
≤    1 Ohm (dinamic) 1)
≤    0.1 Ohm (argint / oțel inoxidabil) 2)
Rezistență la izolație 103 MOhm, pentru 500 V DC
Forța dielectrică 1000 V eff. (60 sec.)
Viteza maximă (canale de semnal) 800 min’1, până la 10 canale

(depinde de poziția de montare și de numărul de canale)
Viața de contact 500 de milioane de rotații (la temperatura camerei) depind de poziția de montare
Ciclul de întreținere prima revizuire după cifra de afaceri de 50 de milioane, toate ulterior după cifra de afaceri de 100 de milioane
Întreținere nu necesită ulei de contact

Material de contact
canale de alimentare
canale de semnal

cupru / bronz
argint / oțel inoxidabil
Temperatura de lucru -35° ...+85°C [-31°F ... +185°F]
Gradul de etanșeitate conform EN 60529 max. IP64
Număr de canale max. 20 (> 20 la cerere)

Conexiune de aer comprimat (nr. 1 - 3)
Presiunea aerului max. 10 bar (150 psi)
Vacuum max. 7 kPa (2“ Hg)
Viteza maxima 800 min-1

Racord hidraulic (nr. 4 - 5)
Presiune maximă 35 bar (510 psi)
Viteza maximă 800 min-1

Conector pneumatic rotativ (nr. 6)
Presiune maximă 10 bar (150 psi)
Viteza maximă 300 min-1

Diametrul furtunului

 8 mm [0.31 “]

1) Măsurarea tensiunii, a temperaturii ambientale, a conexiunii în serie, a sarcinii rezistive, a curentului continuu min. 4A
2) Măsurarea rezistenței cu două fire, temperatura ambiantă cu un multimetru digital de 6,5 caractere.

Construcție modulară

Modułowe złącza obrotowe IP64 - SR085 - konstrukacja

Tehnologie în detaliu
Acces ușor la conexiuni Fereastra de revizuire practică
Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - łatwy dostęp do przyłączy Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - praktryczne okno rewizyjne
Versiunea IP64 cu capac de protecție pentru conexiuni rotor și stator Versiune cu orificiu de trecere și conexiune rotativă cu aer comprimat 8 mm [0.31 ”]
Modułowe złącza obrotowe IP64 - SR085 - wersja z pokrywą ochronną przyłączy rotora oraz stator Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wersja z otworem przelotowym oraz obrotowym przyłaczem sprężonego powietrza
Versiune cu canal hidraulic sau pneumatic
Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wersja z kanałem hydraulicznym lub pneumatycznym



Dimensiuni mm


Versiuni standard


Exemplu:Tip SR085-25-02-03-11301-V100 (2 canale de date, 3 canale de alimentare)

Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wymiary - wersja standardowa

1 - Racord cu șurub M5 pentru transmisie de putere
2 - Racord cu șurub M4 pentru transmisie de semnal
3 - Terminal de cablu de alimentare, fără protecție suplimentară de cablu
4 - Cablul de alimentare poate fi introdus din două părți
5 - Terminal pentru cabluri de semnal

6 - Inel de alunecare rotativ
7-4 x DIN 914 M6 prindere cu șurub
8 - Fereastra de inspecție
9 - Capac care acoperă conectorii
10 - Blocare moment



Versiuni cu canal pneumatic
Exemplu: Tip SR085-00-04-03-11322-V100

Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wymiary - wersja z kanałem pneumatycznym

1 - Flansa de montare
2 - Blocare moment
3 - Capac de protecție
4 - Terminale de alimentare
5 - Terminale de semnal

6 - Canal pneumatic
7 - Fereastra de inspecție
8 - Presă de cablu
9 - Cabluri de conectare 2 m [6.56 ']



Calculul lungimii totale

Dimensiunea de bază
Articulație pivotantă cu gaura de trecere 64.5 mm [2.54“]
Articulație pivotantă - ansamblu flans canal hidraulic / pneumatic 1/2 "sau 3/8" 185 mm [7.28“]
Articulație pivotantă - ansamblu flans canal hidraulic / pneumatic 1/4 " 168 mm [6.61“]
O dimensiune suplimentară
+ Număr de canale de date (argint / oțel inoxidabil) + 10 mm [0.39“] pe canal de date
+ Număr de canale de alimentare, nr. comanda 1 și 2 + 10 mm [0.39“] pe canal de alimentare
+ Număr de canale de alimentare, nr. comanda 3 și 4 (10 sau 20 A, 400 V) + 20 mm [0.79“] pe canal de putere dacă sunt doar canale de putere de + 10 mm [0.39“]
+ Inel de izolare între semnal și canale de alimentare + 10 mm [0.39“]
mai puțin
