Bazele pentru siguranțe tubulare fixate cu șină DIN
  • Bazele pentru siguranțe tubulare fixate cu șină DIN

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EATON Bussmann

Bazele pentru siguranțe tubulare fixate cu șină DIN

Baza 10x38mm

Tip Marca Curent și tensiune Număr poli
Cu semnalizare Fără semnalizare
CHM 10x38
and
Midget

CHM1DIU

CHM1DU

 IEC 690 V a.c./32 A
UL 600 V a.c./30 A;		 1

CHM2DIU

CHM2DU

 2

CHM3DIU

CHM3DU

 3

CHM4DIU

CHM4DU

 4

CHM1DNIU

CHM1DNU

 1-pole + 1 neutru

CHM3DNIU

CHM3DNU

 3-pole + 1 neutru

CHM1DI-48U

N/A

 IEC 48 V d.c./32 A
UL 48 V d.c./30 A;		 1

N/A

CHM1DNXU

 IEC 690 V a.c./32 A 1 neutru
CHPV
Photovoltaic

CHPV1IU

CHPV1U

 IEC 1000 V d.c./32 A
UL 1000 V d.c./30 A;		 1

CHPV2IU

CHPV2U

 2
CHCC
Class CC

CHCC1DIU

CHCC1DU

 UL 600 V a.c./d.c. 30 A 1

CHCC2DIU

CHCC2DU

 2

CHCC3DIU

CHCC3DU

 3

N/A

CHCC1DI-48U

 UL 48 V d.c./30 A 1

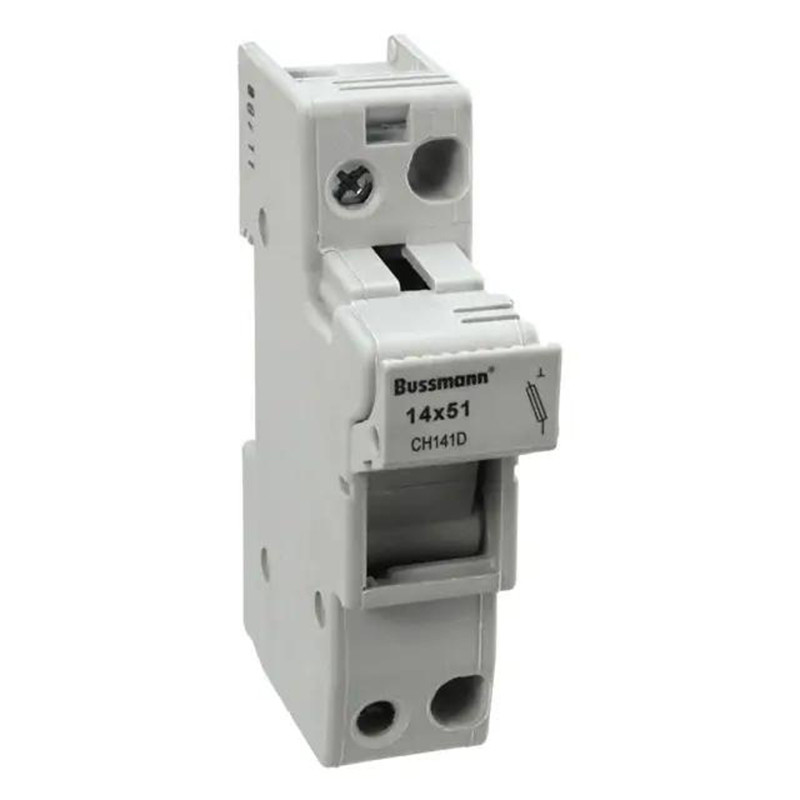

Baza 14x51 mm
Date tehnice:
Numărul de poli:  1 din 4
Tensiuni nominale:
CH14DU IEC 690 VAC 750 VDC
  UL 700VAC
Curent nominal:
CH14DU IEC 50A (AC/DC)
  UL 50A AC

Marcajul siguranțelor

Curenti maximi
siguranțe continue

 Marcajul siguranțelor

Curenti maximi
siguranțe continue

FWH-5A14F

 5:00 AM FWP-5A14F 5:00 AM

FWH-10A14F

 10:00 AM FWP-10A14F 10:00 AM

FWH-15A14F

 15 A FWP-15A14F 15 A

FWH-20A14F

 20 A FWP-20A14F 20 A

FWH-25A14F

 25 A FWP-25A14F 25 A

FWH-30A14F

 24 A FWP-30A14F 30 A

FWX-5A14F

 5:00 AM FWP-32A14F 32 A

FWX-10A14F

 10:00 AM FWP-40A14F 40 A

FWX-15A14F

 15 A FWP-50A14F 49 A

FWX-20A14F

 20A

FWX-25A14F

 25 A

FWX-30A14F

 30 A

Dimensiuni [mm]

Număr de catalog vechi Număr de catalog nou Numărul de poli Descriere
Doar neutru

CH141BNX

CH141DNXU

 1 Neutru
Doar baza

CH141B

CH141DU

 1 1-pol

CH142B

CH142DU

 2 2-pol

CH143B

CH143DU

 3 3-pol

CH144B

CH144DU

 4 4-pol
De bază și neutru

CH141BN

CH141DNU

 2 1-pol

CH143BN

CH143DNU

 4 2-pol
Baza cu semnalizare neon

CH141BI

CH141DIU

 1 1-pol cu semnalizare neon

CH142BI

CH142DIU

 2 2-poli cu semnalizare neon

CH143BI

CH143DIU

 3 3-poli cu semnalizare neon

CH144BI

CH144DIU

 4 4-poli cu semnalizare neon


Baza 22x58mm
Date tehnice:
Numărul de poli:  1 din 4
Tensiuni nominale
CH22DU IEC 690 VAC 1000 VDC
  UL 700VAC
Curent nominal
CH22DU IEC 125A (AC/DC)
  UL 100A AC

Marcajul siguranțelor Se admite curent continuu de siguranță

FWP-20A22F

 20 A

FWP-25A22F

 25 A

FWP-32A22F

 32 A

FWP-40A22F

 38 A

FWP-50A22F

 44 A

FWP-63A22F

 55 A

FWP-80A22F

 73 A

FWP-100A22F

 86 A

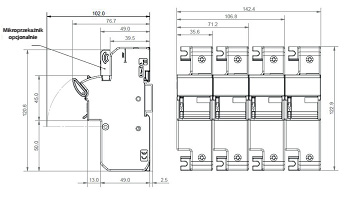

Dimensiuni

Număr de catalog vechi Număr de catalog nou Numărul de poli Descriere
Doar neutru

CH221BNX

CH221DNXU

 1 Neutru
Doar baza

CH221B

CH221DU

 1 1-pol

CH222B

CH222DU

 2 2-poli

CH223B

CH223DU

 3 3-poli

CH224B

CH224DU

 4 4-poli
Baza cu semnalizare neon
N/A

CH221DIU

 1 1-pol cu semnal de neon
N/A

CH222DIU

 2 2-poli cu semnal de neon
N/A

CH223DIU

 3 3-poli cu semnal de neon
N/A

CH224DIU

 4 4-poli cu semnal de neon
Baza + neutru

CH221BN

CH221DNU

 2 1- pol + neutru

CH223BN

CH223DNU

 4 3- pol + neutru
mai puțin
