Bloc modular cu două module pentru mașini de sudat tip A2Q ...

Înlocuirea contactoarelor cu aprindere cu contactoare cu tiristor în sudorii de rezistență nu prezintă o problemă tehnică. Dacă avem în vedere conexiunile electrice, atunci sistemul contactorului tiristorului (blocul modular corespunzător) necesită doar un sistem care să corespundă impulsurilor care declanșează ignitronul până la nivelul impulsurilor necesare pentru declanșarea tiristoarelor. Sistemul de potrivire corespunzător este prezentat în Fig. 1. Ieșirea sistemului Z1 (2) trebuie conectată la vârful aprinderii aprinderii, în timp ce punctele B1 (2) și K1 (2) ar trebui conectate la poarta și tristorii catodici T1 (2). Atașarea mecanică a contactorului tiristor nu modifică designul mașinii de sudare. Instalația existentă de răcire a apei se aprinde. Pentru a asigura funcționarea corectă a blocului modular în învelișul contactorului tiristor în mașina de sudare, este necesar să se păstreze blocul de apă existent în sistem cu ajutorul aprinderii.

Masa de conectare a blocurilor modulare pentru mașinile de sudare Tip bloc Schema de conectare A2Q.W

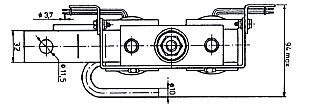

Bloc tiristor cu două elemente pentru mașini de sudat
„6" - tiristor grosime de aproximativ 15 mm „7" - tiristor grosime de aproximativ 26 mm

Fig. 1

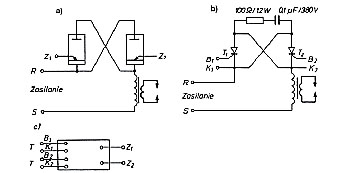

Principiul utilizării unui bloc modular cu două elemente tiristor ca înlocuitor pentru contactor aprindere în mașina de sudare: a) sistem cu aprindere, b) sistem cu contactor tiristor, c) sistem de potrivire

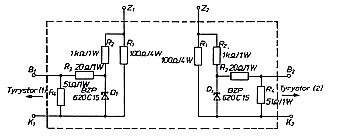

Diagrama internă a sistemului de potrivire
