Producător: Chromalox

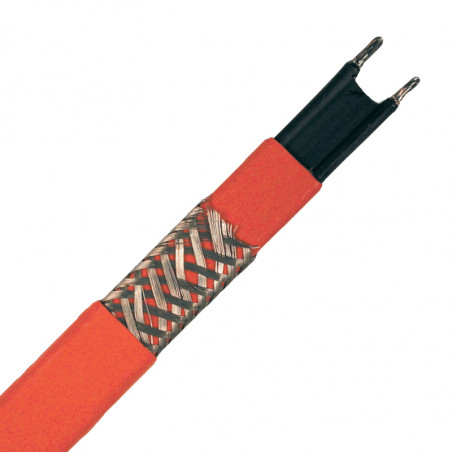

Cabluri de incalzire in versiune Ex seria SRL/S i SRM/ES

Sistemul de protecție a conductelor se bazează pe fixarea conductelor cu un cablu de încălzire care se desfășoară de-a lungul conductei sau înfășurat pe conductă. Toate tipurile de țevi pot fi încălzite, atât din metal (oțel, cupru, fontă) cât și din plastic. Cablurile pot fi așezate pe conducte în interiorul și exteriorul clădirilor și în pământ.


SRL/S –CABLU DE ÎNCĂLZIRE AUTO-REGULATOR PENTRU TEMPERATURI MAI MICI

- Temperatura de lucru până la 65oC
- Temperatura maximă (oprire): 85o C
- Temperatura minimă de instalare: -30o C
- Raza minimă de încovoiere: 40mm

SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY

Dimensiuni

Nume l
 [mm]		 e
 [mm]

SRL/S…C

 8,6 4,7

SRL/S..CR

 10,2 5,5

SRL/S..CT

 9,4 5
SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wymiar SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wymiar


Caracteristici:
- Protecție împotriva înghețului sau menținerea temperaturii până la 65 ° C. Pentru utilizare pe conducte, supape, rezervoare etc., unde temperatura nu va depăși 85 ° C.
- SRL-CR este certificat ATEX / FM / IECEx / CSA / GOST pentru utilizare în zone periculoase (T5) gaz și praf
- Designul paralel permite tăierea cablului într-o secțiune ușor de instalat, iar puterea poate fi conectată după terminarea cablului.
- Polimerul autoreglabil (polietilenă de înaltă densitate) utilizat permite reducerea la minimum a pierderilor de energie
- Nu există riscul de supraîncălzire sau deteriorare a izolației dacă cablurile se suprapun sau se încrucișează
- Puteri standard: 9.2 / 15/24 și 31W / m. la 10 ° C (tensiune: 230V)
- Lungimea maximă a circuitului până la 201m

SRL –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA NIŻSZE TEMPERATURY wykres






Tensiune maximă 277V (în afara zonelor de pericol)

Versiunea standard
Putere la 10 oC Scutul din cupru  TPR și capac de cupru placat cu staniu Scut din fluoropolimer și cupru cosit
9,2 W/m

SRL/S 3-2C




15 W/m

SRL/S 5-2C

SRL/S 5-2CR

SRL/S 5-2CT
24 W/m

SRL/S 8-2C

SRL/S 8-2CR

SRL/S 8-2CT
31 W/m

SRL/S 10-2C

SRL/S 10-2CR

SRL/S 10-2CT
Greutate 8,4 kg/100m 9,5 kg/100m 9,8 kg/100m
Certificare ATEX pentru gaz și praf Ex II 2G / D - EExe II T5 (toate cablurile SRL)
Tip de cablu

Putere în funcție de
tensiune la 10 o C
220 V 240 V
SRL/S 3-2 8,4 W/m 10 W/m
SRL/S 5-2 13,4 W/m 16 W/m
SRL/S 8-2 21,9 W/m 26 W/m
SRL/S 10-2 28,0 W/m 33 W/m

Tensiune maximă 277V (în afara zonelor de pericol)


Oprirea sistemului la 240V în funcție de temperatură:
Curent
[A]

Lungimea maximă a cablului  [m]
SRL 3-2C SRL 5-2C SRL 8-2C SRL 10-2C
+10oC -18oC -28oC +10oC -18oC -28oC +10oC -18oC -28oC +10oC -18oC -28oC
10 122 83 75 76 55 49 56 41 36 30 24 23
15 183 126 113 114 82 75 87 61 53 49 38 36
20 201 169 151 154 110 99 114 81 72 64 52 49
25 - 201 183 165 137 123 128 102 91 79 64 59
30 - - 201 - 165 149 - 120 107 96 78 73
40 - - - - - 165 - 128 128 110 104 98



SRM/ES –CABLU DE ÎNCĂLZIRE AUTO-REGULANT PENTRU TEMPERATURI MEDII

- Temperatura de lucru până la 150oC
- Temperatura maximă (încălzire oprită): 215oC
- Temperatura minimă de instalare: -30oC
- Raza minimă de încovoiere: 40mm

SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY

SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY SRME...C SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY SRME...CT

Caracteristici:
- Protecție împotriva înghețului sau menținerea unei temperaturi de până la 150 ° C. Pentru utilizare pe conducte, supape, rezervoare etc., unde temperatura nu va depăși 215o   C.
- SRM / E-CT este certificat ATEX / FM / IECEx / CSA / GOST pentru utilizare în zonele cu gaz periculos și praf
- Designul paralel permite tăierea cablului într-o secțiune ușor de instalat, iar puterea poate fi conectată după terminarea cablului.
- Polimer autoreglabil (ETFE) utilizat pentru a reduce la minimum pierderea de energie
- Nu există riscul de supraîncălzire sau deteriorare a izolației dacă cablurile se suprapun sau se încrucișează
- Puteri standard: 15/09/24/31/45 și 60W / m. la 10oC (tensiune: 230V)
- Lungimea maximă a circuitului până la 226m


SRM/E –PRZEWÓD GRZEWCZY SAMOREGULUJĄCY NA ŚREDNIE TEMPERATURY wykres

Tabelul versiunii standard:
Putere la 10o C Izolație FEP și împletitură de cupru cosită

Scut din fluoropolimer, cupru cositor și izolație FEP
9 W/m

SRM/ES 3-2C

SRM/ES 3-2CT
15 W/m

SRM/ES 5-2C

SRM/ES 5-2CT
24 W/m

SRM/ES 8-2C

SRM/ES 8-2CT
31 W/m

SRM/ES 10-2C

SRM/ES 10-2CT
45 W/m

SRM/ES 15-2C

SRM/ES 15-2CT
60 W/m

SRM/ES 20-2C

SRM/ES 20-2CT
Waga 8,2 kg/100m 12,2 kg/100m


Certificarea ATEX pentru gaz și praf:
ExII 2 G/D - Exe II  T4 SRM/ES 3 /T3(SRM/ES 5–SRM/ES 8–SRM/ES 10–SRM/ES 15)/T2 SRM/ES 20

Tabelul modificărilor puterii nominale în funcție de tensiune:

Tip de cablu Putere în funcție de tensiune la 10o C
220 V 240 V

SRM/ES 3-2

 8,2 W/m 9,8 W/m

SRM/ES 5-2

 13,7 W/m 16,3 W/m

SRM/ES 8-2

 22,0 W/m 26,1 W/m

SRM/ES 10-2

 28,4 W/m 33,8 W/m

SRM/ES 15-2

 41,2 W/m 49,0 W/m

SRM/ES 20-2

 55,0 W/m 65,3 W/m

Tensiune maximă 277V (în afara zonelor de pericol)

ACCESORII:

FT - Banda de fixare autoadezivă:
Tensiune maximă 277V (în afara zonelor de pericol)


Nume T.max Diametru
[mm]		 Lungime
[mm]		 Greutate
[kg]

FT 02

 110 oC  19 50 0,24

FT 03

 180 oC 19 33 0,25

FT – Samoprzylepna taśma mocująca:

Pentru utilizare în zone cu potențial exploziv, precum și în zone nepericuloase.

AT –BANDA CONDUCTIVĂ AUTO-ADESIVĂ

Banda de aluminiu autoadezivă pentru fixarea cablului la țeavă și îmbunătățirea conductei de căldură. Poate fi folosit pe plastic, lipiți banda de aluminiu pe perete, așezați cablul lângă bandă și lipiți o altă bandă de aluminiu.


Nume T.max Diametru
[mm]		 Lungime
[mm]		 Greutate
[kg]

AT 03

 95oC 50 50 0,6
AT –SAMOPRZYLEPNA PRZEWODZĄCA TAŚMA

Pentru utilizare în zone cu potențial exploziv, precum și în zone nepericuloase.

KEJ-EX –Kit pentru sigilarea liniei pentru zone de risc de exploatare:


Pentru conectarea sursei de alimentare la cablul de încălzire și extinderea instalației existente într-o zonă periculoasă.
Fiecare set include:
- 1 tub din oțel inoxidabil
- 2 garnituri de cablu cu șaibă de etanșare
- 2 borne izolate - 1 terminal neizolat
- 1 tub de pastă siliconică - 1 manual de utilizare

KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:

Nume KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM: KEJ-EX –ZESTAW DO USZCZELNIANIA LINII DO STREF ZAGROŻONYCH WYBUCHEM:

SRL/S-CT

KEJ-EX100/003/S-CT

KEJ-EX101/003/S-CT

SRM/ES-CT

KEJ-EX100/005/S-CT

KEJ-EX101/005/S-CT

SRL/S-CR

KEJ-EX100/003/S-CR

KEJ-EX101/003/S-CR
