Carcasa pentru aparate SHELL-TYPE
  • Carcasa pentru aparate SHELL-TYPE

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

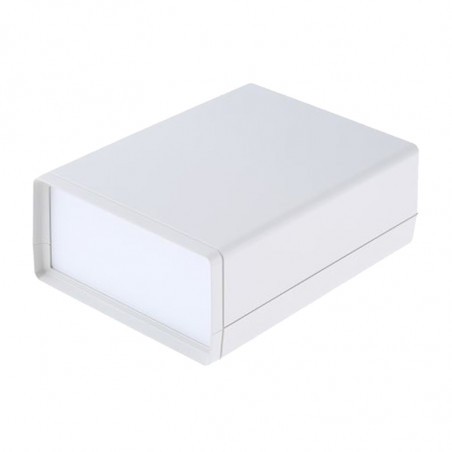

Carcasa pentru aparate SHELL-TYPE

Carcasă în două părți deschisă din față și din spate. Panourile din față / spate din aluminiu (accesorii) introduse în canelura de ghidare. Stabilă și strânsă, datorită conectării canelurii / limbii din perimetru. Material din polistiren (UL 94 HB), rezistent la impact. Șinele de ghidare pentru instalarea verticală a plăcilor de cablare și manșonele de montare în ambele părți ale carcasei. Suprafață mată, culoare alb-gri.

Nr produs Dimensiuni exterioare mm Dimensiuni interne mm
A B C a b c

A 94 08 330

 158 95 33 143 85 27

A 94 08 440

 158 95 57 143 85 51

A 94 13 330

 190 138 45 174 130 39

A 94 13 340

 190 138 68 174 128 62

A 94 13 440

 190 138 91 174 128 85

Plăcile frontale trebuie comandate separat!

Carcasa pentru aparate V

Carcasă din două părți cu partea frontală deschisă și partea din spate închisă. Plăcile frontale din aluminiu (accesorii) sunt introduse în canelura de ghidare existentă. Stabilă și strânsă, datorită conectării canelurii / limbii din perimetru. Material din polistiren (UL 94 HB), rezistent la impact. Șinele de ghidare pentru asamblarea verticală a plăcilor de circuit imprimat și a manșoanelor de montaj în părțile superioare și inferioare. Suprafață mată, alb-gri - RAL 9002.

Diferite carcase sunt furnizate cu un recipient pentru baterii, a se vedea nota din ilustrația de mai jos.

Fața din față deschisă, partea din spate închisă

Nr produs Recipient pentru baterie Wymiary zewnętrzne mm Dimensiuni interne mm
A B C a b c

A 94 04 333

 – 85 45 22 74 39 18

A 94 06 333

 – 114 72 33 98 62 27

A 94 06 343

 – 114 72 45 98 62 39

A 94 06 334

 B1 114 72 33 98 62 27

A 94 08 443

 – 158 95 57 143 85 51

A 94 08 336

 B3 158 95 33 143 85 27

B1 = cu recipient pentru baterii de 9 V (6F22)
B3 = cu un recipient pentru baterii de 9 V (6F22) sau 2 baterii de 1,5 V (LR6)
Plăcile frontale trebuie comandate separat!
