Flat-Pack –carcasa din plastic pentru birou

Flat-Pack – carcasă din plastic pentru birou

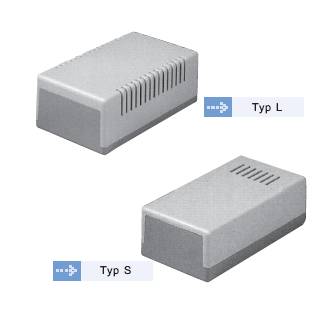

Carcasă scurtă L cu fante de ventilație. Este potrivit în special pentru dispozitivele care generează multă căldură. Designul său corespunde tipului A 90 40 065, dar are o înălțime de 70 mm. Partea superioară este alb-cenușie, partea inferioară gri-siliciu.

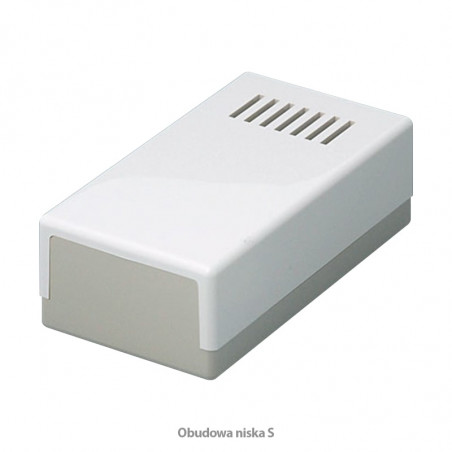

Carcasă S mică cu sloturi acustice.
Este potrivit în special pentru dispozitive mici cu sunete, de exemplu, detectoare de gaz. Carcasă plată din două piese cu fante dreptunghiulare în partea superioară. În partea superioară a benzii care duce la montarea verticală a circuitului imprimat sau a peretelui despărțitor.
În partea inferioară mânecile de montare pentru plăcile de circuit imprimat. În plus, carcasa corespunde tipului A 90 20 065. Partea superioară este alb-gri, iar partea inferioară este gri de siliciu.

Flat-Pack – obudowa z tworzywa na biurko obudowa niska S ze szczelinami akustycznymi


  Nr produs   Execuție Dimensiuni în mm
lungime lățime înălțime

A 90 43 265

 Carcasă scurtă L 110 189 70

A 90 20 265

 Carcasă scurtă S   65 120 40



Carcasă H plată cu decupaj pentru montarea plăcii frontale
Carcasă din polistiren rezistent la impact. Partea inferioară are proeminențe pentru fixarea plăcilor de circuit. Instalarea și conectarea la panoul frontal sunt ușoare, deoarece echipamentul este accesibil din toate părțile când rama este ridicată.

Placa frontală (accesoriile) se află pe 4 sau 6 suporturi cu arc și este ținută de rama carcasei fără a folosi șuruburi. Partile de jos ale ambelor tipuri de carcase mai mari au o parte frontala care se proiecteaza ascendent pentru intrarea cablurilor sau asamblarea componentelor structurii.

La montarea dispozitivului pe perete, cadrul carcasei poate fi fixat în partea inferioară din lateral (cu excepția carcasei A 150 = lungimea 150 mm).

Culori:
Partea inferioară gri siliciu - RAL 7032.
Top gri-alb - RAL 9002.
Plăci frontale din aluminiu oxidat mat.

Flat-Pack – obudowa z tworzywa na biurko Obudowa płaska H z wycięciem do montażu płyty czołowej


  Nr produs Dimensiuni exterioare mm Dimensiuni interne mm
L B H a b c
Carcasă scăzută A

A 95 20 165

 120   65 40 117 61 31,5

A 95 30 165

 150   85 45 144 79 36,5
Plăci frontale din aluminiu

A 91 95 201

 113   58 1,0 se potrivesc la L (lungime) = 120 mm

A 91 95 301

 142 71,5 1,5 se potrivesc la L (lungime) = 150 mm

Plăcile frontale trebuie comandate separat!

H carcasă plată cu vârf înalt
Carcasă din două părți din polistiren rezistent la impact cu vârf înalt. Șanțul inelar din partea superioară și cel din partea inferioară asigură stabilitatea și etanșarea ambelor jumătăți înșurubate între ele. Este posibilă încorporarea mai multor plăci de circuit imprimat într-un aspect stratificat. În partea de jos deschisă, cu fețe de proiecție în sus, iar în partea superioară sunt mânecile pentru fixarea plăcilor de circuit imprimat cu găuri pentru filetul de 2,4 mm, care se potrivește cu șuruburi autofiletante de 3 mm.

Flat-Pack – obudowa z tworzywa na biurko - obudowa płaska H z wysoką częścią górną

  Nr produs Dimensiuni mm
A B C a b c

A 90 11 065

 100 50 40 94 44 34

A 90 21 065

 120 65 65 114 59 59

A 90 31 065

 150 80 80 144 74 74

A 90 41 065

 189  110 97 183 104 91
mai puțin
