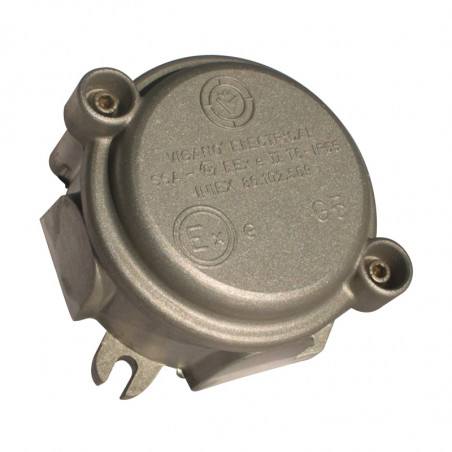

Cutie de jonctiune, seria "S", EXd
  • Cutie de jonctiune, seria "S", EXd

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: A.D. VIGANÒ

Cutie de jonctiune, seria "S", EXd

Tipul de protecție:
II 2GD Ex d IIC T6, Ex tD A21 IP66 T85oC (Temperatura exterioară -40 oC / -60 oC, +40 oC)
II 2GD Ex d IIC T5, Ex tD A21 IP66 T100oC (temperatura exterioară -40 oC / -60 oC, +55 oC, temperatura cablului > = 95 oC)
II 2GD Ex d IIC T4, Ex tD A21 IP66 T135oC (Temperatura exterioară -40 oC / -60 oC, +90 oC, temperatura cablului > = 130 oC)

Certificate: ATEX, IECEx, GHOST-R.

Carcasă: seria „S” este ideală pentru a fi folosită ca cutie de joncțiuni.
Material: aliaj de aluminiu anticoroziv sau aliaj de fontă la cerere.
Fire: GAS UNI 6125 sau NPT. ISO metric la cerere.
Acoperire: diferite culori RAL la cerere.
Carcasele pot fi echipate cu conectori în conformitate cu cerințele clienților.



Puszka łączeniowa serii S, EXd

Ilustrare Tip Cod Numărul de intrări
Liță Ø
Puszka łączeniowa serii S, EXd typ SC

SC

 SC 14.
SC 26.
SC 36.
SC 59.
SC 69.		 2 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ SB

SB

 SB 14.
SB 26.
SB 36.
SB 59.
SB 69.		 2 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ SL

SL

 SL 14.
SL 26.
SL 36.
SL 59.
SL 69.		 2 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ ST

ST

 ST 14.
ST 26.
ST 36.
ST 59.
ST 69.		 3 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ SD

SD

 SD 14.
SD 26.
SD 36.
SD 59.
SD 69.		 3 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ SX

SX

 SX 14.
SX 26.
SX 36.
SX 59.
SX 69.		 4 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ SM

SM

 SM 14.
SM 26.
SM 36.
SM 59.
SM 69.		 3 "½”
¾”
1”
1 ½”
2”"
Puszka łączeniowa serii S, EXd typ SW

SW

 SW 14.
SW 26.
SW 36.
SW 59.
SW 69.		 4 "½”
¾”
1”
1 ½”
2”"

Tip Dimensiuni Greutate [g]
Ø A ØB  ØC  D E F G H I ØL  M N
S..14 ½” 70 31 88 79 9 72 85 20 55 52 13
S..26 ¾” 90 38 107 100 10 78 92 24 76 69 14 510
S..36 1” 90 41 107 100 10 78 92 27 76 69 14 510
S..59 1 ½” 150 61 170 160 10 113 127 32 130 83 14 1000
S..69 2” 150 68 174 160 12 113 129 34 130 83 16 1000

Tip Conectori
mm2 2,5 -  6 10 16 25
S 4 liczba  - 3 3
S 6  liczba 6 - 4
S 9  liczba 15 12 10 8 6 -
mai puțin
