Producător: John-Guest

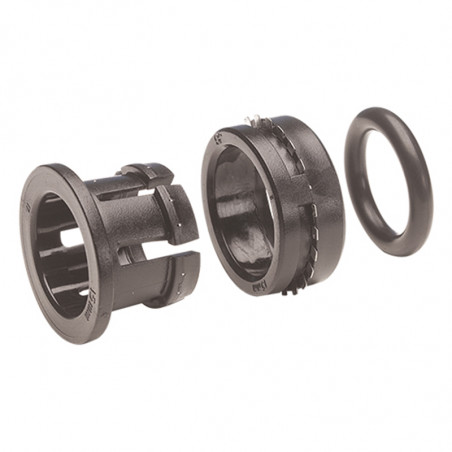

Cartuș

Seria de produse Cartuș vă permite să asamblați o tehnică de conectare brevetată în carcasele blocurilor de control, unități de reglare sau supape. Vă rugăm să acordați atenție și verificați sistemul înainte de a porni.
Produsele sunt disponibile cu un inel de fixare din plastic sau alamă, precum și diferite garnituri de inel.




Inel de retenție din plastic cu 1 inel de etanșare

metric
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
PM2804E 4 la cerere
PM2805E 5 11,99 9,06 5,13 4,90 8,64 12,45 4,30
PM2806E 6 13,41 10,00 6,12 4,60 9,80 14,00 5,30
PM2808E 8 13,82 11,94 8,13 5,45 10,15 15,00 7,35
PM2810E 10 16,05 14.00 10,15 6,86 11,81 18,17 9,20
PM2812E 12 NBRO’Ring la cerere
PM2815E 15 22,86 20,32 15,19 9,50 17,50 26,90 14,20
PCM2812E 12 EPDMO’Ring la cerere
inch
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
PM2804S 5/32" la cerere
PI2806S 3/16” 11,9 8,8, 4,9 4,9 8,6 12,4 4,0
PI2808S 1/4" 13,4 10,7 6,5 4,6 9,8 14,1 5,8
PM28G8S 5/18” 13,8 11,9 8,1 5,5 10,2 15,0 7,3
PI2S1ZS 3/8” 16,1 13,9 9,7 6,9 11,8 18,3 8,9
PI2816S 1/2” 19,7 17,0 12,8 7,7 14,2 20,2 12,2


Inel de fixare din oțel inoxidabil cu 1 inel de etanșare

metric
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
MM2804N 4 12,50 8, 30 4,14 4,60 8,90 1230 330
MM2605N 5 11,95 9,06 5,13 4,57 8.63 12,44 4,06
MM2806N 6 13,41 10,00 6,12 4,60 9,80 14,00 530
MM2808N 8 13,82 11,94 8,13 5,46 10,15 15,00 735
MM2810N 10 16,05 14,00 10,15 6,86 1131 18,17 9,20
MM2812N 12 19,10 16,54 12,15 8,65 15,50 23,50 11,20
MM2815N IS 22,86 20,32 15,19 9,00 17,50 26,90 14,20
MM2818N 18 26,80 23,90 18,40 9,00 19,10 29,20 17,00
MM2822N 22 31,05 27,80 22,20 10,85 21,10 31,60 21,20
inch
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
MM2804N 5/32” 12,5 8,3 4,1 4,6 8,9 12,8 3,3
MI2806N 3/16" 12,0 8,8 4,9 4,6 8,6 12.4 4,1
MI2808N 1/4” 13,4 10,8 6,5 4,6 9,8 14,1 5,8
MM2808N 5/16” 13,8 11,9 8,1 5,5 10,2 15.0 7,4
MI2812N 3/8” 16,1 13,9 9,7 6,9 11,8 18,3 8,9
MI2816N 1/2" 19,7 17,0 12,9 7,7 14,2 20,2 12,2
