Producător: HARTING Technology Group

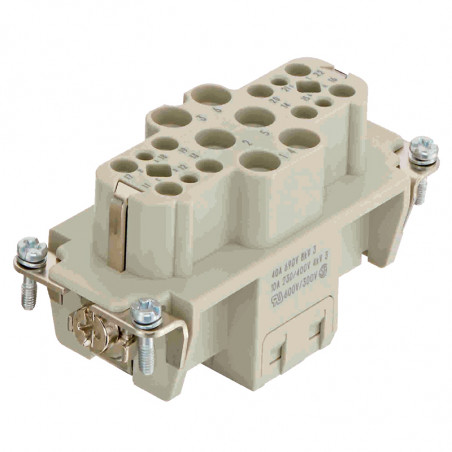

Cartuse Han-Com

Cartușe Han-Com®

Număr de contacte4/0 + 4/2 + 4/4 + 4/8 +
Tipul de conexiune Clema cu șurub Clema cu șurub Terminale cu șurub axial Clema cu șurub

Date electrice conform  EN 61 984
Contacte de alimentare

80 A 830 V 8 kV 3

80 A 830 V 8 kV 3

63 A 690 V 6 kV 3

80 A 400 V 6 kV 3
Contacte de semnal - 16 A 400 V 6 kV 3 16 A 230 V 4 kV 3 16 A 400 V 6 kV 3
Secțiunea transversală a contactelor de alimentare
1,5 ... 16 mm2
1,5 ... 16 mm2
6 ... 16 mm2
1,5 ... 16 mm2
Contacte de semnal   0,5 ... 2,5 mm2 0,14 ... 2,5 mm2 0,5 ... 2,5 mm2
Insert masculin (M) 09 38 006 2611 09 38 006 2601 09 38 008 2601 09 38 012 2601
Insert feminin (F) 09 38 006 2711 09 38 006 2701 09 38 008 2701 09 38 012 2701

Număr de contacte6/6 + 6/12 +8/0 +
Tipul de conexiune Terminale cu șurub axial Terminale cu șurub axial Terminale cu șurub axial

Date electrice conform EN 61 984
Contacte de alimentare		 100 A 690 V 8 kV 3 40 A 690 V 8 kV 3 100 A 690 V 8 kV 3
Contacte de semnal 16 A 400 V 6 kV 3 10 A 230/400 V 4 kV 3 -
Secțiunea transversală a contactelor de alimentare
16 ... 35 mm2
2,5 ... 8 mm2
10 ... 25 mm2
Contacte de semnal 0,2 ... 2,5 mm2 0,2 ... 2,5 mm2
Insert masculin (M) 09 38 012 2651 09 38 018 2601 09 38 008 2653
Insert feminin (F) 09 38 012 2751 09 38 018 2701 09 38 008 2753

Număr de contacte8/24 + 12/2 + 6/36 +
Tipul de conexiune Tips de de sertizare Tips de de sertizare Tips de de sertizare

Date electrice conform EN 61 984 Contacte de alimentare 16 A 230/400 V 4 kV 3 40 A 690 V 8 kV 3 40 A 690 V 8 kV 3
Contacte de semnal 10 A 160 V 2,5 kV 3 10 A 250 V 4 kV 3 10 A 160 V 2,5 kV 3
Secțiunea transversală a contactelor de alimentare
0,5 ... 4 mm2
1,5 ... 6 mm2
1,5 ... 6 mm2
Contacte de semnal 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Insert masculin (M) 09 38 032 3001 09 32 012 3001 09 38 042 3001
Insert feminin (F) 09 38 032 3101 09 32 012 3101 09 38 042 3101
