Cartuse Han D
  • Cartuse Han D

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: HARTING Technology Group

Cartuse Han D

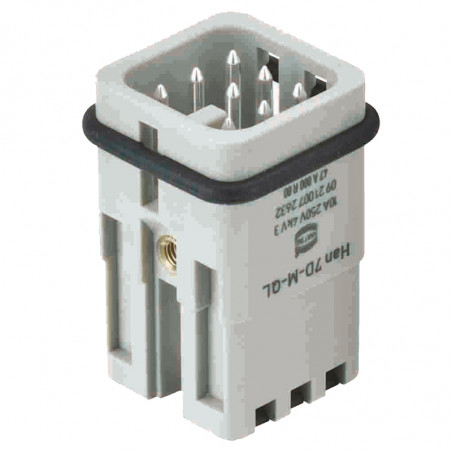

Cartușe Han D®

Număr de contacte7 + 7 + 88
Tipul de conexiune Tips de sertizare Clema de blocare rapidă Tips de sertizare

Clema de blocare rapidă

Date electrice conform EN 61 984  UL/CSA 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3 10 A 50 V 4 kV
3 50 V		 10 A 50 V 0,8 kV 3

Secțiunea transversală a sârmei

 0,14 ... 2,5 mm2 0,25 ... 1,5 mm2 0,14 ... 2,5 mm2 0,25 ... 1,5 mm2
Descrierea pinului 1-7 1-7 1-8 1-8
Insert masculin (M) 09 21 007 3031 09 21 007 2632 09 36 008 3001 09 36 008 2632
Insert feminin (F) 09 21 007 3131 09 21 007 2732 09 36 008 3101 09 36 008 2732

Număr de contacte

15 + 25 +40 +

Tipul de conexiune

 Tips de sertizare Tips de sertizare Tips de sertizare

Date electrice conform EN 61 984 UL/CSA 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V
Secțiunea transversală a sârmei 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Descrierea pinului 1-15 1-25 1-40
Insert masculin (M) 09 21 015 3001 09 21 025 3001 09 21 040 3001
Insert feminin (F) 09 21 015 3101 09 21 025 3101 09 21 040 3101

Număr de contacte50 + 64 +
Tipul de conexiune Tips de sertizare Tips de sertizare

Date electrice conform EN 61 984 UL/CSA 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V
Secțiunea transversală a sârmei 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Descrierea pinului 1-25 1-25 1-64
Insert masculin (M) 09 21 025 3001 09 21 025 3001 09 21 064 3001
Insert feminin (F) 09 21 025 3101 09 21 025 3101 09 21 064 3101

Număr de contacte80 + 128 +
Tipul de conexiune Tips de sertizare Tips de sertizare

Date electrice conform EN 61 984
UL/CSA		 10 A 250 V 4 kV 3
600 V		 10 A 250 V 4 kV 3
600 V
Secțiunea transversală a sârmei 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Descrierea pinului 1-40 1-40 1-64 1-64
Insert masculin (M) 09 21 040 3001 09 21 040 3001 09 21 064 3001 09 21 064 3001
Insert feminin (F) 09 21 040 3101 09 21 040 3101 09 21 064 3101 09 21 064 3101
