Cartuse pentru conectori industriali EX
  • Cartuse pentru conectori industriali EX

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

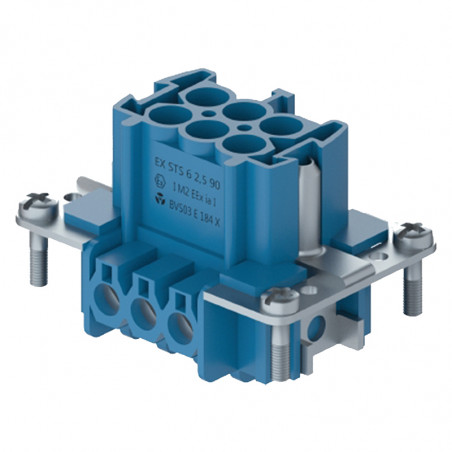

Cartuse pentru conectori industriali EX

90 V Cartușe

Aplicari:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Wkłady do złącz przemysłowych EX , STREFA 1,21 6-pól + PE rozmiar obudowy 6 dopuszczenia: BVS
6 câmpuri + dimensiune carcasă PE 6 aprobări: BVS		 Wkłady do złącz przemysłowych EX , STREFA 1,21 10-pól + PE rozmiar obudowy 10 dopuszczenia: BVS

10 câmpuri + PE
dimensiunea cazului 10
Aprobări: BVS
Descriere Tip Nr Catalog Buc. Tip Nr Catalog Buc.
Cartușele ex
ştecher

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2,5 091A

72.310.1053.9

 10
Priză

EX BUS 6 2,5 09IA

72.300.0653.9

 10

EX BUS 10 2,5 091A

72.300.1053.9

 10
ştecher, Au

EX STS 6 2,5 09IA AU

72.311.0653.9

 10

EX STS 10 2,5 091A AU

72.311.1053.9

 10
Priză, Au

EX BUS 6 2,5 09IA AU

72.301.0653.9

 10

EX BUS 10 2,5 091A AU

72.301.1053.9

 10


Date tehnice
tensiunea nominală 90 V 90 V
tensiune nominală conform UL / CSA - -
tensiune de avarie - -
curent nominal 16A 16A
grad de protecție împotriva murdăriei 3 3
secțiunea transversală a sârmei
EN 60999 0,5 - 2,5 mm2 0,5-2,5mm2
UL - -
CSA - -
contacte
material aliaj de cupru aliaj de cupru
suprafață Sn, Au Sn, Au
lungimea izolării 7 mm 7 mm
rezistență la contact < 1,5 mΩ < 1,5 mΩ
numărul de cicluri de conectare Sn 200 / Au 500 Sn 200/Au 500
șurub
cap șurub / cuplu
pentru ansamblu priză sau ştecher Hl/0,5-0,7Nm Hl/0,5-0,7Nm
pentru fire Hl/0,5-0,7Nm Hl/0,5-0,7Nm
pentru fire PE H2/1,2-1,6Nm H2/l,2-l,6Nm
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 1Wkłady do złącz przemysłowych EX , STREFA 1,21 wymiary Wkłady do złącz przemysłowych EX , STREFA 1,21 wymiary


90 V Cartușe


  Wkłady do złącz przemysłowych EX , STREFA 1,21 16 pol

16 câmpuri + PE
dimensiunea cazului 16
Aprobări: BVS

 Wkłady do złącz przemysłowych EX , STREFA 1,21 24 pola

W1-24-câmpuri + PE
dimensiunea cazului 24
Aprobări: BVS
Descriere Tip Nr Catalog Buc. Tip Nr Catalog Buc.
cartușele ex
ştecher

EXSTS 16 2,5 091A

72.310.1653.9

 10

EXSTS 16 2,5 091A

72.310.1653.9

 10
priză

EX BUS 16 2,5 091A

72.300.1653.9

 10

EX BUS 16 2,5 091A

72.300.1653.9

 10
ştecher, Au

EXSTS 16 2,5 091A AU

72.311.1653.9

 10

EXSTS 16 2,5 091A AU

72.311.1653.9

 10
priză, Au

EX BUS 16 2,5 091A AU

72.301.1653.9

 10

EX BUS 16 2,5 091A AU

72.301.1653.9

 10


Date tehnice
tensiunea nominală 90 V 90 V
tensiune nominală conform UL / CSA - -
tensiune de avarie - -
curent nominal 16A 16A
grad de protecție împotriva murdăriei 3 3
secțiunea transversală a sârmei
EN 60999 0,5-2,5mm2 0,5 - 2,5 mm2
UL - -
CSA - -
contacte
material aliaj de cupru aliaj de cupru
suprafață Sn, Au Sn, Au
lungimea izolării 7 mm 7 mm
rezistență la contact < 1,5 mΩ < 1,5 mΩ
numărul de cicluri de conectare Sn 200/Au 500 Sn 200/Au 500
șuruburi șurub cap / cuplu
pentru ansamblu priză sau ştecher H1/0,5-0,7Nm H1/0,5-0,7Nm
pentru fire H1/0,5-0,7Nm H1/0,5-0,7Nm
pentru fire PE H2/1,2-1,6Nm H2/1,2-1,6Nm
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni Wkłady do złącz przemysłowych EX , STREFA 1,21 wymiar
 		 Wkłady do złącz przemysłowych EX , STREFA 1,21 wymiar




90 V Cartușe



48 de câmpuri + PE
dimensiunea cazului 48
Aprobări: BVS
Descriere Tip Nr Catalog Buc.
cartușele ex
mufa cu protector de sârmă, descrierea bornelor 1-24

EX STS 482,5 09IA

72.310.4853.9

 5
mufa cu protectie de sarma, descriere borna 25-48
soclu cu protector de sârmă, descrierea bornelor 1-24

EX BUS482,5 09IA

72.300.4853.9

 5
priza cu protectie pentru cablu, descriere borna 25-48 <







Date tehnice
tensiunea nominală
 90 V
tensiune nominală conform UL / CSA
 -
tensiune de avarie
 -
curent nominal
 16A
grad de protecție împotriva murdăriei
 3
secțiunea transversală a sârmei
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
contacte
material
 aliaj de cupru
suprafață
 Sn, Au
lungimea izolării
 7 mm
rezistență la contact
 < 1,5 mΩ
numărul de cicluri de conectare
 Sn 200/Au 500
șuruburi șurub cap / cuplu
pentru ansamblu priză sau stecher
 H 1/0,5-0,7 Nm
pentru fire
 H 1/0,5-0,7 Nm
la conductorul PE
 1-12/1,2-1,6 Nm

interval de temperatură

 -40-+120oC
Dimensiuni Wkłady do złącz przemysłowych EX , STREFA 1,21 wymiar
