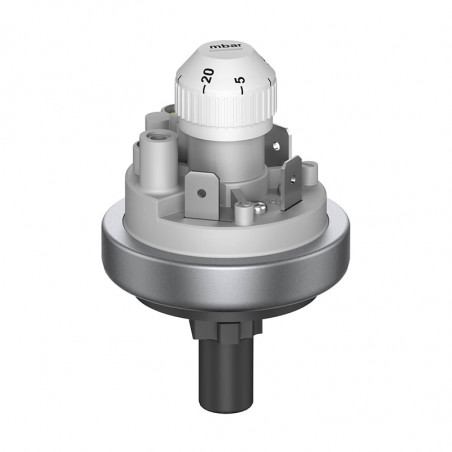

Intrerupatoare de presiune cu variabila seria 901 PRESCAL

Comutatoarele de presiune din seria 901 sunt utilizate pentru a controla nivelul de umplere, filtrare, suprapresiune, vid sau presiunea diferențială în sistemele închise. Aceste întrerupătoare pot fi utilizate atât pentru lichide cât și pentru gaze, inclusiv medii agresive. Diferite versiuni sunt disponibile cu domenii suprapuse care acoperă domeniul: de la 5 mbar la 12 bar pentru suprapresiune și -5 mbar până la -700 mbar pentru subpresiune. Pentru conexiuni se utilizează conectori sârmă sau filetată, din plastic sau metal. Disponibilitatea diferitelor tipuri de membrane și materiale permite selectarea optimă a comutatorului pentru o anumită aplicație. Cu ajutorul butonului scalat, puteți schimba setarea comutatorului fără a folosi o șurubelniță.

Date tehnice:
• Temperatura ambientală: -20...85°C
• Temperatura mediului: 85°C sau 130°C în funcție de tipul de material și membrană
• Contacte AgCdO: 6A (1,5) /250VAC
  2A / 24VDC
• Contacte placate cu aur: 1 OOmA / 24VDC
  30mA / 24VDC
• Contacte AgCdO: 1OA / 250VAC - la cerere
• Materialul membranei: în funcție de BNR mediu, Silikon, Viton, EPDM
• Conexiune electrică: 6,3x0,8mm DIN 46244
• Durabilitate: 10x106 comutari

Hipertensiune
Tip Interval de scară Toleranță Diferența de comutare Presiune de lucru pozitivă Presiune de lucru negativă
De la  La

901.61

 5 20 mbar ±10 % 3 mbar 0,5 / 4 bar - / -1 bar

901.62

 10 50 mbar ±10 % 5 mbar 0,5 / 4 bar - / -1 bar

901.63

 25 100 mbar ±10 % 10 mbar 0,5 / 4 bar -1 bar

901.64

 50 250 mbar ±10 % 20 mbar 1 / 4 bar -1 bar

901.65

 100 500 mbar ±10 % 50 mbar 1 / 4 bar -1 bar

901.66

 250 1000 mbar ±10 % 150 mbar 7 bar -1 bar

901.67

 500 1500 mbar ±10 % 250 mbar 7 bar -1 bar

901.68

 1000 3000 mbar ±10 % 500 mbar 7 bar -1 bar

901.91

 1 6 bar ±10 % 0,5-2 bar 25 bar -1 bar

901.92

 4 9 bar ±10 % 0,5-2 bar 25 bar -1 bar

901.93

 7 12 bar ±10 % 0,5-2 bar 25 bar -1 bar
Subpresiune

901.71

 -5 -20 mbar ±10 % 3 mbar 0,5 / 4 bar - / -1 bar

901.72

 -10 -50 mbar ±10 % 5 mbar 0,5 / 4 bar - / -1 bar

901.73

 -25 -100 mbar ±10 % 10 mbar 0,5 / 4 bar -1 bar

901.74

 -50 -125 mbar ±10 % 20 mbar 0,5 / 4 bar -1 bar

901.75

 -75 -200 mbar ±10 % 25 mbar 1 / 4 bar -1 bar

901.76

 -100 -300 mbar ±10 % 30 mbar 1 / 4 bar -1 bar

901.77

 -200 -500 mbar ±10 % 75 mbar 1 / 4 bar -1 bar

901.78

 -300 -700 mbar ±10 % 75 mbar 1 / 4 bar -1 bar
Presiune diferențială

901.81

 5 20 mbar ±10 % 3 mbar 100 mbar - 100 mbar

901.82

 10 50 mbar ±10 % 5 mbar 100 mbar - 100 mbar

Aranjament de contact
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL - układ styków dla 901.6x, 901.8x, 901,9x WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL układ styków dla 901.7x

CONEXIUNI PRESIUNE
Tip Conexiune de conductă Conexiune filetată
5,0 mm
FS		 6,5 mm
FS		 10,0 mm
FS		 M10x1 G1/8 M10x1 G1/8 G1/4 G1/2

901.61-65

 PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40 PVDF CuZn40

901.66-68

           CuZn40 CuZn40 CuZn40 PVDF CuZn40

901.71-76

 PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40

901.77-78

           CuZn40 CuZn40 CuZn40 PVDF CuZn40

901.8x

           CuZn40 CuZn40 CuZn40

901.91-93

             CuZn40 CuZn40 PVDF CuZn40

Notă:

PA - poliamidă, PVDF - polifluorură de divinil,
PPS - polifenilsulfd, CuZn40 - alamă, arc de montaj FS.
Pentru temperaturi peste 85 ° C este necesară conexiunea din aramă, PVDF sau PPS. La cerere, sunt disponibile conexiuni în alte dimensiuni, alte materiale plastice și oțel inoxidabil.



Dimensiuni [mm]

901.6x/7x

901.8x

 Carcase de protecție

6321 IP 10
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymairy 901.6x/7x WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 901.8x

901.6x/7x

901.9x

63 IP44
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 901.6x/7x WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 901.9x WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 63 IP 44

Suporturi de montare
Dimensiuni [mm]:

6403/6464/6405

6371 IP 54 / 6372 IP 65
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL 6371 IP54/6372 IP 65

6374 IP 54 / 6375 IP 65
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 6374 IP54/6375 IP65
