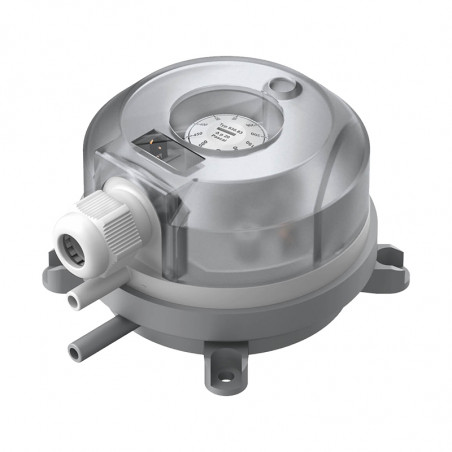

Presostator diferential 930..EX Climair®
  • Presostator diferential 930..EX Climair®

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Beck

Presostator diferential 930..EX Climair®

Zona 1
Cu setări de presiune reglabile pentru zonele EX 1 și 2

Aplicari
Comutator de presiune diferențială pentru controlul suprapresiunii, subpresiunii și presiunii diferențiale a aerului sau a altor gaze inflamabile neagresive.

Aplicații posibile:

  • Verificarea filtrelor de aer și a ventilatoarelor
  • Controlul circuitelor industriale de răcire cu aer
  • Protecție la supraîncălzire pentru încălzitoare ventilatoare
  • Reglarea debitului în conductele de ventilație
  • Controlul amortizorului de aer și de incendiu
  • Protecție împotriva înghețului pentru schimbătoarele de căldură
  • Pentru zonele ATEX 1 și 2


Date tehnice:

Mediu aer, gaze (ne) inflamabile și neagresive
Domenii de temperatură:
Temperatura medie și ambientală -20˚C -  +85 ˚C
Temperatura de depozitare -40˚C -  +85 ˚C
Domenii de presiune comutate 20-200Pa (minimum)
  1,000-4,000 (maximum)
Histereza comutatoare 10 Pa minimum
  250 Pa maximum (depinde de domeniul de presiune)
Toleranță ±15% din punct de vedere
Max. hipertensiune arterială 10kPa
Conexiune de presiune 2 conectori din plastic
Diametru exterior 6mm
Material:
Membran silicon, întărit la 200 ° C, fără gaze reziduale.
Comutați carcasa PA 6.6
Capac PS
Greutate 150/110g (cu / fără capac)
Capacitate de încărcare electrică 24VDC/100mA; 30VDC/45mA
Conexiunile electrice Mufe AMP plate, 6,3 mm x 0,8 mm DIN 46244

Ieșire cablu

 Presă de cablu PG-11 sau M20x1.5
Grad de protecție IP 54 (cu carcasă)
Durabilitate peste 106 comutatoare

ATEX

Tipul testului CE BVS 06 ATEX E 141X
Categorie de dispozitive II 2G
Tipul de protecție la aprindere II B T4
Conformitate CE Directivă ATEX 94/9/EG
  Directivă RoHS 2002/95/EG

Circuite de separare EX
Întrerupătoarele de presiune pot fi utilizate în zonele potențial explozive, zonele 1 și 2. Într-o zonă sigură, trebuie conectate dispozitive adecvate care asigură izolarea galvanică (bariera de separare, amplificatorul de comutare). Asigurați-vă că întregul circuit de izolare îndeplinește cerințele de siguranță.
Din acest motiv, cerințele de alimentare (P, I, U) ale separatorului trebuie să fie mai mici, iar caracteristicile (L, C) mai mari decât pentru presostatul și linia de conectare (culoare albastră).

Caracteristici pentru IIB:
Tensiune - Ui 24VDC / 30VDC
Curent -Ii 100mA / 45mA
Capacitate -Ci 0μF
Inductanță -Li 0mH

 Aranjament de contact


Metoda de comandă
Interval de presiune [Pa] Histereza Toleranță 930,8   EX
de la  la
20 200 10 ±15%   0
30 400 15 ±15%   4
50 500 20 ±15%   3
200 1,000 100 ±15%   5
500 2,500 150 ±15%   6
1,000 4,000 250 ±15%   7
Conexiune electrică cu mufe plate   1
Conexiune electrică folosind terminale   4
Instalarea cu ajutorul ochiului de fixare     2
Scară în mbar       1
Scară în Pascal       2
Scară în Pascal și WC       3
IP54 cu conexiune prin cablu PG-11         1
IP54 cu conexiune prin cablu M20x1.5         2
Pachet

Colectiv - 45 buc

           1
Colectiv 45 buc (cutii incluse)           2
Unul câte unul           3
Accesorii Nu             1
Suport de montare 6402 Forma S.             2
Suport de montare 6401 Forma L.             3
Climaset 6555             4
Climaset 6550             5
Climaset 6555 + suport 6402             6
Climaset 6550 + suport 6402             7
Climaset 6555 + suport 6401             8
Climaset 6550 + suport 6401             9
Suport de montare 6482 Forma S.             A
Suport de montare 6481 Forma L.             B
Climaset 6555 + suport 6482             C
Climaset 6550 + suport 6482             D
Climaset 6555 + suport 6481             E
Climaset 6550 + suport 6481             F

Parametrii de mai sus se referă la instalarea întrerupătorilor în poziție verticală, recomandată și pentru comutatoarele sub presiune cu conexiuni în partea de jos. La instalațiile orizontale cu terminale AMP în vârf, valorile de comutare sunt cu aproximativ 20 Pa mai mari.
Valoarea presiunii de comutare poate fi setată cu ajutorul unui buton echipat cu o scală corespunzătoare, fără a utiliza un manometru suplimentar. Folosind o șurubelniță, puteți regla histerezisul de comutare.


Accesorii

Suport de montaj metalic, forma S. Nr prod. 6402
Suport de montaj metalic, forma L. Nr prod. 6401
Suport de prindere din plastic, formă S. Nr prod. 6482
Suport de prindere din plastic, formă L. Nr prod. 6481
Climaset - 2m furtun din PVC și 2 fitinguri din plastic Nr prod. 6555

Climaset - 2m furtun siliconic și 2 fitinguri din plastic

 Nr prod. 6557

Climaset - furtun din PVC de 2 m și 2 accesorii metalice în unghi

 Nr prod. 6550
Climaset - furtun siliconic de 2m și 2 fitinguri în unghi Nr prod. 6556
Set cu 3 cleme Nr prod. 6415
Conector din plastic pentru Climaset 6555 Nr prod. 6551
Conector metalic înclinat pentru Climaset 6550 Nr prod. 6552
Garnitură de cauciuc pentru Climaset 6550 Nr prod. 6553
Tambur cu furtun din PVC 100m / silicon Nr prod. 6424/25
Presă de cablu PG-11 cu etanșare și șurub Nr prod. 6358

Garnitura de cablu M20x1.5 cu etanșare și șurub

 Nr prod. 6568
Cutie de carton pentru ambalare 930.8x Climair mic / mare Nr prod. 6428/29

Desene și dimensiuni
930.8x Climair Suport de montare 6481

Climase 6550/6556 Climase 6555/6557 Suport de montare 6401 Suport de montare 6402
mai puțin
Citeste mai mult
