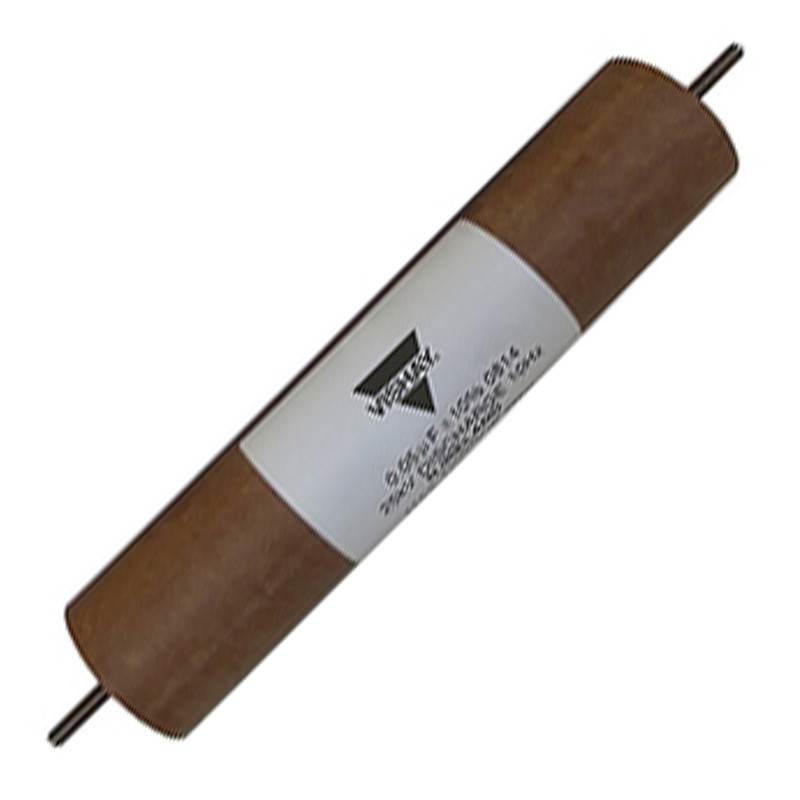

Condensatoare de înaltă tensiune - seria EC
  • Condensatoare de înaltă tensiune - seria EC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Vishay

Condensatoare de înaltă tensiune - seria EC

Aplicație:
Surse de alimentare HV, filtre HV, emițătoare RF

Date tehnice:
Interval de temperatură:
de la -40°C la 80°C
Toleranță de capacitate:
±10% la 1 kHz
Factor de putere:

Timp de lucru:
65°C i UN - 50000 ore
Poziția de montare:
vertical

Tip Capacitate
[µF]		 Tensiune UDC
[kV]		 Dimensiuni
[mm]
L D

EC100-104

 0,1 10 115 65

EC100-254

 0,25 10 140 75

EC100-504

 0,5 10 205 95

EC200-503

 0,05 20 180 65

EC200-104

 0,1 20 230 65

EC200-254

 0,25 20 280 75

EC200-504

 0,5 20 360 95

EC300-253

 0,025 30 245 65

EC300-503

 0,05 30 320 65

EC300-104

 0,1 30 395 65

EC300-254

 0,25 30 510 75

EC400-253

 0,025 40 305 65

EC400-503

 0,05 40 410 65

EC400-104

 0,1 40 345 95

EC500-103

 0,01 50 270 65

EC500-253

 0,025 50 335 65

EC500-503

 0,05 50 430 75

EC500-104

 0,1 50 430 95

EC600-502

 0,005 60 310 65

EC600-103

 0,01 60 310 75

EC600-253

 0,025 60 390 75

EC600-503

 0,05 60 500 75

EC600-104

 0,1 60 615 95

EC800-502

 0,005 80 400 65

EC800-103

 0,01 80 400 75

EC800-253

 0,025 80 500 95

EC800-503

 0,05 80 650 95

EC1000-502

 0,005 100 485 65

EC1000-103

 0,01 100 485 75

EC1000-253

 0,025 100 610 95

EC1000-253

 0,05 100 800 95

EC1200-502

 0,005 120 425 75

Carcasă - dimensiuni [mm]
Kondensatory wysokonapięciowe - seria EC wymiary

RIPPLE

Valoarea componentei CC și a ondulării nu trebuie să depășească tensiunea nominală a condensatorului.
Umplerea tensiunii admise în raport cu tensiunea nominală (valoarea de vârf la vârf).

Kondensatory wysokonapięciowe - seria EC wykres tętnienia
