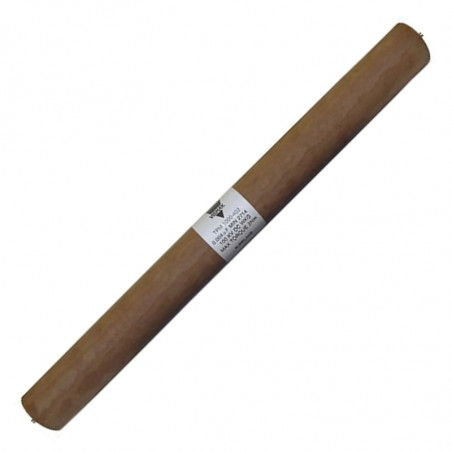

Condensatoare de înaltă tensiune - seria ET
  • Condensatoare de înaltă tensiune - seria ET

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Vishay

Condensatoare de înaltă tensiune - seria ET

Aplicație:
Surse de alimentare HV, filtre HV, emițătoare RF, generatoare de raze X
Date tehnice:
Zakres temperatur:
de la -55°C la 85°C
Toleranță de capacitate:

• standard
±10% la 1 kHz
• opțiune
±5% la 1 kHz

Condensatoarele marcate în tabele (*) au o toleranță de 20%.

Factor de putere:
0,5 % (20°C; 1kHz)
Poziția de montare:
orice

Tip Tensiune
[VDC]		 Capacitate
[µF]		 Dimensiuni
[mm]
L D

ET10-103W

 1000 0,01* 42 17

ET10-203W

 1000 0,02* 42 17

ET10-503W

 1000 0,05 48 17

ET10-104

 1000 0,1 48 20

ET10-254

 1000 0,25 60 22

ET10-504

 1000 0,5 70 30

ET10-504X

 1000 0,5 95 25

ET10-105

 1000 1 110 30

ET10-205

 1000 2 110 35

ET15-103W

 1500 0,01* 42 17

ET15-203W

 1500 0,02* 42 20

ET15-503

 1500 0,05 42 22

ET15-104

 1500 0,1 48 25

ET15-254

 1500 0,25 60 30

ET15-504

 1500 0,5 110 25

ET15-105

 1500 1 110 35

ET15-205

 1500 2 110 42

ET20-103W

 2000 0,01* 48 17

ET20-203W

 2000 0,02* 48 17

ET20-503W

 2000 0,05 60 17

ET20-503X

 2000 0,05 48 20

ET20-104

 2000 0,1 60 22

ET20-104X

 2000 0,1 48 25

ET20-254

 2000 0,25 60 30

ET20-254X

 2000 0,25 75 25

ET20-504

 2000 0,5 75 35

ET20-105

 2000 1 110 35

ET30-102W

 3000 0,001* 42 17

ET30-202W

 3000 0,002* 42 17

ET30-502W

 3000 0,005* 42 17

ET30-103X

 3000 0,01* 42 20

ET30-203

 3000 0,02 48 20

ET30-503

 3000 0,05 55 25

ET30-104

 3000 0,1 55 30

ET30-254

 3000 0,25 60 35

ET30-254X

 3000 0,25 75 30

ET30-504

 3000 0,5 75 42

ET30-105

 3000 1 110 42

ET40-102W

 4000 0,001* 42 17

ET40-202W

 4000 0,002* 42 17

ET40-502W

 4000 0,005* 42 17

ET40-103W

 4000 0,01* 48 17

ET40-103X

 4000 0,01 42 20

ET40-203

 4000 0,02 48 20

ET40-503

 4000 0,05 60 22

ET40-104

 4000 0,1 60 30

ET40-254

 4000 0,25 75 35

ET40-254X

 4000 0,25 60 42

ET40-504

 4000 0,5 95 42

Tip Tensiune
[VDC]		 Capacitate
[µF]		 Dimensiuni
[mm]
L D

ET50-102W

 5000 0,001* 42 17

ET50-202W

 5000 0,002* 42 17

ET50-502W

 5000 0,005* 42 20

ET50-103

 5000 0,01 48 20

ET50-203

 5000 0,02 48 22

ET50-503

 5000 0,05 60 25

ET50-104

 5000 0,01 75 30

ET50-254

 5000 0,25 95 35

ET50-504

 5000 0,5 110 42

ET60-102W

 6000 0,001* 55 17

ET60-202W

 6000 0,002* 55 17

ET60-502

 6000 0,005* 65 17

ET60-103

 6000 0,01 65 20

ET60-203

 6000 0,02 80 20

ET60-503

 6000 0,05 100 25

ET60-104

 6000 0,1 100 35

ET60-254

 6000 0,25 135 42

ET80-102W

 8000 0,001* 65 17

ET80-202W

 8000 0,002* 65 17

ET80-502

 8000 0,005* 65 20

ET80-103

 8000 0,01 80 20

ET80-203

 8000 0,02 80 30

ET80-503

 8000 0,05 105 35

ET80-104

 8000 0,1 105 42

ET80-254

 8000 0,25 170 42

ET100-102W

 10 KV 0,001* 65 17

ET100-202W

 10 KV 0,002* 65 17

ET100-502

 10 KV 0,005* 65 22

ET100-103

 10 KV 0,01 80 22

ET100-203

 10 KV 0,02 80 30

ET100-503

 10 KV 0,05 105 35

ET100-104

 10 KV 0,1 170 35

ET100-254

 10 KV 0,25 205 42

ET120-102W

 12 KV 0,001* 95 17

ET120-202

 12 KV 0,002* 95 20

ET120-502

 12 KV 0,005* 95 30

ET120-103

 12 KV 0,01 115 30

ET120-203

 12 KV 0,02 115 35

ET120-503

 12 KV 0,05 180 35

ET120-104

 12 KV 0,1 180 42

ET150-102W

 15 KV 0,001* 95 17

ET150-202

 15 KV 0,002* 95 20

ET150-502

 15 KV 0,005* 110 20

ET150-103

 15 KV 0,01 110 30

ET150-203

 15 KV 0,02 110 35

ET150-503

 15 KV 0,05 150 42

ET150-104

 15 KV 0,1 245 42

ET200-102W

 20 KV 0,001* 115 17

ET200-202

 20 KV 0,002* 115 20

Tip Tensiune
[VDC]		 Capacitate
[µF]		 Dimensiuni
[mm]
L D

ET200-502

 20 0,005* 145 25

ET200-103

 20 0,01 145 30

ET200-203

 20 0,02 195 30

ET200-503

 20 0,05 245 42

ET200-104

 20 0,1 320 42

ET250-501W

 25 0,0005* 145 17

ET250-102W

 25 0,001* 145 20

ET250-202

 25 0,002 145 22

ET250-502

 25 0,005 175 30

ET250-103

 25 0,01 175 35

ET250-203

 25 0,02 240 35

ET250-503

 25 0,05 300 42

ET300-501W

 30 0,0005* 170 17

ET300-102W

 30 0,001* 170 20

ET300-202

 30 0,002 170 25

ET300-502

 30 0,005 205 30

ET300-103

 30 0,01 205 35

ET300-203

 30 0,02 280 35

ET300-303

 30 0,03 280 42

ET400-501W

 40 0,0005* 210 17

ET400-102W

 40 0,001* 210 20

ET400-202

 40 0,002 275 20

ET400-502

 40 0,005 275 30

ET400-103

 40 0,01 275 42

ET400-203

 40 0,02 375 42

ET500-501W

 50 0,0005* 275 17

ET500-102W

 50 0,001* 275 22

ET500-202

 50 0,002 340 22

ET500-502

 50 0,005 340 35

ET500-103

 50 0,01 205 42

ET600-501W

 60 0,0005* 330 20

ET600-102W

 60 0,001* 330 25

ET600-202

 60 0,002 400 25

ET600-502

 60 0,005 400 35

Atenție
* - disponibil numai la comandă specială

Carcasă - dimensiuni

Kondensatory wysokonapięciowe - seria ET - obudowa wymairy

Timpul de lucru
40°C i UN – 50000 h
85°C i 0,6 UN – 50000 h
Caracteristici pentru 40°C.
Kondensatory wysokonapięciowe - seria ET charakterystyka

RIPPLE

Valoarea componentei CC și a ondulării nu trebuie să depășească tensiunea nominală a condensatorului.
Umplerea tensiunii admise în raport cu tensiunea nominală (valoarea de vârf la vârf).

Kondensatory wysokonapięciowe - seria ET tętnienia
