Condensatoare dreptunghiulare
  • Condensatoare dreptunghiulare

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Vishay

Condensatoare dreptunghiulare

Este posibil să comandați întreaga bancă a condensatoarelor împreună cu regulatoare. Pentru informații detaliate, vă rugăm să contactați DACPOL.

Date tehnice:
Domeniul tensiunii de operare:
de la 230V/50Hz la 910V/50Hz
Putere:
de la  2,3kVAr la 250 kVAr
Standarde:
IEC 831-1+2/88, EN 60831-1+2/93, VDE 560-46+47 3/95
Valoarea de tensiune admisă:
Ucn + 10% (până la 8 ore pe zi)

Ucn + 15% (până la 30 de minute pe zi)

Ucn + 20% (până la 5 minute)

Ucn + 30% (până la 1 minut)
Supracurent (în conformitate cu standardele de mai sus):
1,3 * In,

1,3 * ținând cont de o supratensiune de 10%,

z 15% exces de capacitate

și armonice superioare, funcționare continuă
Toleranță de capacitate:
-5/ + 10%
Test de tensiune:
(tip / tip) 2,15 * Ucn, AC, 2 secunde

(tip-carcasă) 4800 VAC, 2 secunde
Curent de tensiune:
max. 200 ori curentul nominal
Pierderi:
< 0,50 W/kVAr
Timp de lucru:
> 100 000 ore de lucru
Clasa de protecție:
IP00, IP43, IP54 (protector cu vârf la cerere), montare internă
Temperatura de lucru:
-25 până la max. 55°C (în funcție de ieșire)
Temperatura admisă a carcasei:
max. 60°C (măsurat în partea de sus a carcasei)
Răcire: aer natural

Umiditate relativă admisă:
max. 95%
Înălțimea max. permisă de lucru:
2000 m deasupra nivelului mării
Poziția de montare:
vertical

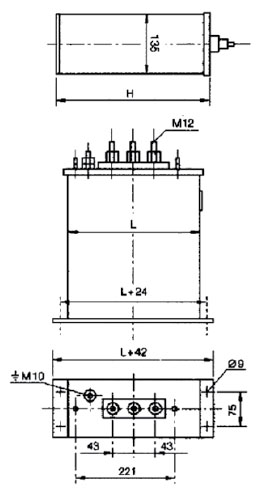

Instalare:
4 găuri de  Ø9 mm pe partea inferioară a carcasei
Caracteristici de securitate:
siguranță suprapresiune, auto-reparație
Carcasă:
oțel, placă
Dielectrice:
folie de polipropilenă, metalizată cu zinc
Impregnare:
ulei natural, biodegradabil
Terminale electrice:
șurub M6, M8, M12

Tip Nr
catalog		 Putere de ieșire
[kVAr]		 Capacitate
[µF]		 Curent[A] Dimensiuni
ØxH[mm]		 Masa
[kg]

PhMKP400/10BE

 33240 10 3x66,3 14,4 260x135x445 5

PhMKP400/12,5BE

 33241 12,5 3x82,9 18 260x135x445 5

PhMKP400/15BE

 33242 15 3x99,5 21,6 260x135x445 6

PhMKP400/16,7BE

 33243 16,7 3x110,7 24,1 260x135x445 6

PhMKP400/20BE

 33244 20 3x133 28,9 260x135x445 6,5

PhMKP400/25BE

 33245 25 3x166 36 260x135x445 6,5

PhMKP400/30BE

 33246 30 3x199 43,3 260x135x445 8

PhMKP400/33,3BE

 33247 33,3 3x221 48 260x135x445 8

PhMKP400/40BE

 33248 40 3x265 57,7 260x135x445 9

PhMKP400/50BE

 33249 50 3x332 72,2 260x135x445 10

PhMKP400/60BE

 33183 60 3x398 86,6 260x135x445 11

PhMKP400/66,7BE

 33250 66,7 3x442 96,3 260x135x445 12,5

PhMKP400/70BE

 33251 70 3x464 101 395x135x445 13

PhMKP400/75BE

 33252 75 3x497 108 395x135x445 14

PhMKP400/83,3BE

 33253 83,3 3x552 120 395x135x445 15

PhMKP400/100BE

 33254 100 3x663 144 395x135x445 17
Atenție

Clasa de protecție IP00
Tensiune de operare nominală 400V *, 50Hz, 3 faze, conexiune Delta

 Kondensatory do kompensacji mocy - prostopadłościenne wymiary

Oferta noastră include, de asemenea, condensatoare pentru compensarea puterii reactive pentru tensiuni nominale de 7,2 kV și 12, kV. Dacă sunteți interesat, vă rugăm să contactați DACPOL.
