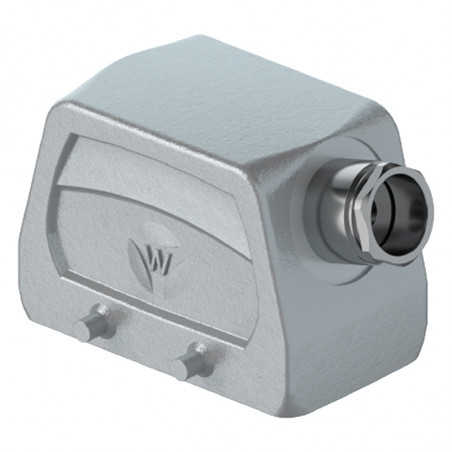

Conectori cu doua cleme de la 10 la 32 de poli
  • Conectori cu doua cleme de la 10 la 32 de poli

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Conectori cu doua cleme de la 10 la 32 de poli

Złącza przemysłowe wielopolowe wtyk Złącza przemysłowe wielopolowe wtyk

400 V ~ Gr. C VDE 0627/06.86, 16 A
  6 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.0640.0
        5


    7 mm Placat cu aur 10

70.301.0640.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.0640.0
        5


    7 mm Placat cu aur

70.311.0640.0
kontakty zaciskowe - Złącza przemysłowe wielopolowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.0658.0
        5


  Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.0658.0
        5


Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.0653.0
500V/6kV/3VDE0110       5


  Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.0653.0
500V/6kV/3VDE0110       5



Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.3

Ștecher, împământat
în dreapta

 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.3

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.0653.3
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.4

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.4

Ștecher, împământat
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.4

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Cynowane 10

70.110.0653.4
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

Priză, împământare
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.0653.0

Priză, împământare
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.0653.0

Ștecher, împământat
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.0653.0

Ștecher, împământat
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.0653.0

  10 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.1040.0
        5


    7 mm Placat cu staniu 10

70.301.1040.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.1040.0
        5


    7 mm Placat cu aur

70.311.1040.0
Złącza przemysłowe wielopolowe - kontakty zaciskowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.1058.0
      5


Złącza przemysłowe wielopolowe - kontatky zaciskowe   Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.1058.0
      5


Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty sprężynowe   Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty śrubowe

Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.3
Soclu, împământat
în dreapta		 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.3
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.3
Złącza przemysłowe wielopolowe
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.4
Priză, împământare
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.4
Soclu, împământat
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.4
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.4
Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.1053.0
Priză, împământare
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.1053.0
Soclu, împământat
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.1053.0
Soclu, împământat
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.1053.0
Atenție: Sunt disponibile de asemenea contacte cu 16, 24, 32 si 48 de poli, cu date asemanatoare celor din tabelele de mai sus. Pentru comanda, contactati-ne.


Contacte pentru versiunea terminalului
Ø mm2 Nr Catalog Buc. Ø mm2 Nr Catalog Buc.
  verzinnt     vergoldet
  02.123.7021.0 200 0,5 02.123.7001.0
0,75 - 1 02.123.7121.0 200 0,75-1 02.123.7101.0
  02.123.7221.0 200 1,5 02.123.7201.0
2,5 02.123.7321.0 200 2,5 02.123.7301.0
  02.123.7421.0 200 4 02.123.7401.0
0,5 05.543.7021.0 200 0,5 05.543.7001.0
0,75 - 1 05.543.7121.0 200 0,75-1 05.543.7101.0
1,5 05.543.7221.0 200 1,5 05.543.7201.0
2,5 05.543.7321.0 200 2,5 05.543.7301.0
4 05.543.7421.0 200 4 05.543.7401.0
  95.101.0800.0 1 Srebrzone na życzenie
  05.502.2100.0 1
  05.502.3300.0 1

Pentru priză
Pentru soclu

Instrument de sertizare: informații de la DACPOL.

Conectorii industriali multi-pol acoperiți cu o pârghie de prindere de 500V


      Versiune a
Złącza przemysłowe wielopolowe - wersja a		 Versiune b
Złącza przemysłowe wielopolowe - wersja b

Protecție IP
55 Protecție IP 65 (din partea clapetei de accelerație) 400 V ~ Gr. C VDE 0627 / 06.86


Capac
Capac

Nu se aplică plug-ului /
priză
cu contacte
sprężynowymidla
24 de câmpuri = 2xM25
Złącza przemysłowe wielopolowe - pokrywa wersja a Złącza przemysłowe wielopolowe - pokrywa wersja B
Versiune A Versiune B

Număr de poli Filet Tipul glandei Dimensiuni de gabarit L B H Buc. Nr Catalog Nr Catalog

Priză / soclu
10 poli + Împământare

 M20

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53 1

70.350.1035.0 70.350.1035.1 70.350.1035.2 70.350.1035.3

70.351.1035.0 70.351.1035.1 70.351.1035.2 70.351.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53 1

70.353.1035.0 70.353.1035.1 70.353.1035.2 70.353.1035.3


Priză / soclu
16 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   93,5 43 60 1

70.350.1635.0 70.350.1635.1 70.350.1635.2 70.350.1635.3

70.351.1635.0 70.351.1635.1 70.351.1635.2 70.351.1635.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   93,5 43 60 1

70.353.1635.0 70.353.1635.1 70.353.1635.2 70.353.1635.3


Priză / soclu
24 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   120 43 70 1

70.350.2435.0 70.350.2435.1 70.350.2435.2 70.350.2435.3

70.351.2435.0 70.351.2435.1 70.351.2435.2 70.351.2435.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   120 43 70 1

70.353.2435.0 70.353.2435.1 70.353.2435.2 70.353.2435.3


Priză / soclu
32 poli + Împământare		 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   93,5 82,5 94 1

70.350.3235.0 70.350.3235.1 70.350.3235.2 70.350.3235.3


M40

1 cu fir pentru glandă
2 inel pentru glandă

   93,5 82,5 94 1

70.353.3235.1
70.353 .3235.2



  Versiune c Versiune d
  Złącza przemysłowe wielopolowe - wersja C Złącza przemysłowe wielopolowe - wersja D
  Capac Acoperit cu pârghii
  Złącza przemysłowe wielopolowe - wersja C Wersja D - Złącza przemysłowe wielopolowe
  Versiune C Versiune D
Număr de poli Filet Tipul glandei Dimensiuni de gabarit L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
10 poli + Împământare		 M20

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   73 43 53 1

70.352.1035.0 70.352.1035.1 70.352.1035.2 70.352.1035.3

70.355.1035.0 70.355.1035.1 70.355.1035.2 70.355.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   73 43 53 1

70.354.1035.0 70.354.1035.1 70.354.1035.2 70.354.1035.3

70.358.1035.0 70.358.1035.1 70.358.1035.2 70.358.1035.3
Priză / soclu
16 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 43 60 1

70.352.1635.0 70.352.1635.1 70.352.1635.2 70.352.1635.3

70.355.1635.0 70.355.1635.1 70.355.1635.2 70.355.1635.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 43 60 1

70.354.1635.0 70.354.1635.1 70.354.1635.2 70.354.1635.3

70.358.1635.0 70.358.1635.1 70.358.1635.2 70.358.1635.3
Priză / soclu
24 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   120 43 70 1

70.352.2435.0 70.352.2435.1 70.352.2435.2 70.352.2435.3

70.355.2435.0 70.355.2435.1 70.355.2435.2 70.355.2435.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   120 43 70 1

70.354.2435.0 70.354.2435.1 70.354.2435.2 70.354.2435.3

70.358.2435.0 70.358.2435.1 70.358.2435.2 70.358.2435.3
Priză / soclu
32 poli + Împământare		 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 82,5 94 1

70.352.3235.0 70.352.3235.1 70.352.3235.2 70.352.3235.3


M40

1 cu fir pentru glandă
2 inel pentru glandă

   93,5 82,5 94 1

70.354.3235.1 70.354.3235.2



  Versiune e Versiune f
  Złącza przemysłowe wielopolowe - wersja E Złącza przemysłowe wielopolowe - wersja F

Acoperire cu pârghii Nu se aplică mufei / prizei cu contacte cu arc pentru 24 de câmpuri = 2xM25
 Acoperit cu pârghii
  Złącza przemysłowe wielopolowe - wersja E Złącza przemysłowe wielopolowe - wersja F
  Versiune E Versiune F

Număr de poli Filet Tipul glandei Dimensiuni de gabarit L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
10 poli + Împământare		 M20 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   73 43 53 1

70.356.1035.0 70.356.1035.1 70.356.1035.2 70.356.1035.3

70.357.1035.0 70.357.1035.1 70.357.1035.2 70.357.1035.3
M25 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   73 43 53 1



70.359.1035.0 70.359.1035.1 70.359.1035.2 70.359.1035.3
Priză / soclu
16 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 43 60 1

70.356.1635.0 70.356.1635.1 70.356.1635.2 70.356.1635.3

70.357.1635.0 70.357.1635.1 70.357.1635.2 70.357.1635.3
M32 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   93,5 43 60 1



70.359.1635.0 70.359.1635.1 70.359.1635.2 70.359.1635.3
Priză / soclu
24 poli + Împământare		 M25 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   120 43 70 1

70.356.2435.0 70.356.2435.1 70.356.2435.2 70.356.2435.3

70.357.2435.0 70.357.2435.1 70.357.2435.2 70.357.2435.3
M32 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   120 43 70 1



70.359.2435.0 70.359.2435.1 70.359.2435.2 70.359.2435.3
Priză / soclu
32 poli + Împământare		 M32 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   93,5 82,5 94 1




M40

1 cu fir pentru glandă
2 inel pentru glandă

   93,5 82,5 94 1









Conectori industriali multi-pol de bază cu două pârghii de prindere de 500V


      Versiune a Versiune b Versiune c
      Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja A Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja B Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja C

Protecție IP 55
Protecție IP 65 (din partea glandei)
400 V ~ Gr. C VDE 0627 / 06.86

 Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi   Baza deschisă Baza închisă cu două glande Baza închisă cu glanda în partea stângă
Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja A Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja B Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja C
Versiune a Versiune b Versiune c

Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog Nr Catalog

Priză / soclu
10 poli + împământare
cu fir pentru glandă

 M20

0 cu glanda
1 fir pentru glandă

93
94
94

 43
52
52		 28
54,5
54,5

1
1
1

70.320.1028.0

70.330.1035.0 70.331.1035.0

70.330.1035.1 70.331.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25

0 cu glanda
1 fir pentru glandă

 113
117
117		 43
52
52		 28
56,5 56,5		 1
1
1

70.320.1628.0

70.330.1635.0 70.331.1635.0

70.330.1635.1 70.331.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5 76,5 1
1



73.334.4035.0 73.335.4035.0

73.334.4035.1 73.335.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25

0 cu glanda
1 fir pentru glandă

 140
144
144

43
52
52

 28
56,5
56,5

1
1
1

70.320.2428.0

70.330.2435.0 70.331.2435.0

70.330.2435.1 70.331.2435.1
Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5 76,5 1
1



73.334.6435.0 73.335.6435.0

73.334.6435.1 73.335.6435.1
Priză / soclu
32 poli + împământare
cu fir pentru glandă		     124 84 35 1

70.320.3228.0





      Versiune d Versiune e Versiune f
      Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja D Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja e Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja F

     Baza închisă cu glanda de jos Baza deschisă cu capac de protecție Baza deschisă cu capac de protecție
Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja d Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja e Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja f
Versiune d Versiune e Versiune f
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog Nr Catalog
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă

93
94
94

 43
52
52		 28
54,5
54,5

1
1
1

70.333.1035.0 70.333.1035.1

70.325.1028.0

70.340.1035.0 70.325.1628.0
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 113
117
117		 43
52
52		 28
56,5 56,5		 1
1
1

70.333.1635.0 70.333.1635.1

70.343.1035.1

70.340.1635.0 70.340.1635.1
Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 117
117		 52
52		 76,5 76,5 1
1

73.337.4035.0 73.337.4035.1



73.344.4035.0 70.325.2428.0
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144

43
52
52

 28
56,5
56,5

1
1
1

70.333.2435.0 70.333.2435.1

73.347.4035.1

70.340.2435.0 70.340.2435.1
Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 144
144		 52
52		 76,5 76,5 1
1

73.337.6435.0 73.337.6435.1



73.344.6435.0 73.344.6435.1
Priză / soclu
32 poli + împământare
cu fir pentru glandă		     124 84 35 1




      Versiune g Versiune h Versiune i
      Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja g Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja h Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja i

     Baza închisă cu glanda de jos Baza deschisă cu capac de protecție Baza deschisă cu capac de protecție
Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja g Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja h Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja i
Versiune g Versiune h Versiune i
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog Nr Catalog
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă

93
94
94

 43
52
52		 28
54,5
54,5

1
1
1

70.341.1035.0 70.340.1035.1

70.342.1035.0 70.341.1035.1

70.343.1035.0 70.342.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 113
117
117		 43
52
52		 28
56,5 56,5		 1
1
1

70.341.1635.0 70.341.1635.1

70.342.1635.0 70.342.1635.1

70.343.1635.0 70.343.1635.1
Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 117
117		 52
52		 76,5 76,5 1
1

73.345.4035.0 73.344.4035.1

73.346.4035.0 73.345.4035.1

73.347.4035.0 73.346.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144

43
52
52

 28
56,5
56,5

1
1
1

70.341.2435.0 70.341.2435.1

70.342.2435.0 70.342.2435.1

70.343.2435.0 70.343.2435.1
Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 144
144		 52
52		 76,5 76,5 1
1

73.345.6435.0 73.345.6435.1

73.346.6435.0 73.346.6435.1

73.347.6435.0 73.347.6435.1
Priză / soclu
32 poli + împământare
cu fir pentru glandă		     124 84 35 1

Găuri de montare
pentru o bază deschisă
Bază Gaura de asamblare (mm) Distanța dintre găuri (mm) d1 MI
L1 L2 L3 L4
10 65 83 32 35 4,3 M4
16 85,5 103 32 35 4,3 M4
24 112 130 32 35 4,3 M4
32 112 148 70 81 6,4 M6



Găuri de montare
pentru bază închisă
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Złącza przemysłowe wielopolowe wtyk Złącza przemysłowe wielopolowe wtyk

400 V ~ Gr. C VDE 0627/06.86, 16 A
  6 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.0640.0
        5


    7 mm Placat cu aur 10

70.301.0640.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.0640.0
        5


    7 mm Placat cu aur

70.311.0640.0
kontakty zaciskowe - Złącza przemysłowe wielopolowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.0658.0
        5


  Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.0658.0
        5


Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.0653.0
500V/6kV/3VDE0110       5


  Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.0653.0
500V/6kV/3VDE0110       5



Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.3

Ștecher, împământat
în dreapta

 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.3

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.0653.3
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.4

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.4

Ștecher, împământat
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.4

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Cynowane 10

70.110.0653.4
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

Priză, împământare
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.0653.0

Priză, împământare
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.0653.0

Ștecher, împământat
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.0653.0

Ștecher, împământat
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.0653.0

  10 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.1040.0
        5


    7 mm Placat cu staniu 10

70.301.1040.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.1040.0
        5


    7 mm Placat cu aur

70.311.1040.0
Złącza przemysłowe wielopolowe - kontakty zaciskowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.1058.0
      5


Złącza przemysłowe wielopolowe - kontatky zaciskowe   Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.1058.0
      5


Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty sprężynowe   Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty śrubowe

Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.3
Soclu, împământat
în dreapta		 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.3
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.3
Złącza przemysłowe wielopolowe
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.4
Priză, împământare
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.4
Soclu, împământat
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.4
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.4
Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.1053.0
Priză, împământare
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.1053.0
Soclu, împământat
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.1053.0
Soclu, împământat
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.1053.0
Atenție: Sunt disponibile de asemenea contacte cu 16, 24, 32 si 48 de poli, cu date asemanatoare celor din tabelele de mai sus. Pentru comanda, contactati-ne.


Contacte pentru versiunea terminalului
Ø mm2 Nr Catalog Buc. Ø mm2 Nr Catalog Buc.
  verzinnt     vergoldet
  02.123.7021.0 200 0,5 02.123.7001.0
0,75 - 1 02.123.7121.0 200 0,75-1 02.123.7101.0
  02.123.7221.0 200 1,5 02.123.7201.0
2,5 02.123.7321.0 200 2,5 02.123.7301.0
  02.123.7421.0 200 4 02.123.7401.0
0,5 05.543.7021.0 200 0,5 05.543.7001.0
0,75 - 1 05.543.7121.0 200 0,75-1 05.543.7101.0
1,5 05.543.7221.0 200 1,5 05.543.7201.0
2,5 05.543.7321.0 200 2,5 05.543.7301.0
4 05.543.7421.0 200 4 05.543.7401.0
  95.101.0800.0 1 Srebrzone na życzenie
  05.502.2100.0 1
  05.502.3300.0 1

Pentru priză
Pentru soclu

Instrument de sertizare: informații de la DACPOL.

Conectorii industriali multi-pol acoperiți cu o pârghie de prindere de 500V


      Versiune a
Złącza przemysłowe wielopolowe - wersja a		 Versiune b
Złącza przemysłowe wielopolowe - wersja b

Protecție IP
55 Protecție IP 65 (din partea clapetei de accelerație) 400 V ~ Gr. C VDE 0627 / 06.86


Capac
Capac

Nu se aplică plug-ului /
priză
cu contacte
sprężynowymidla
24 de câmpuri = 2xM25
Złącza przemysłowe wielopolowe - pokrywa wersja a Złącza przemysłowe wielopolowe - pokrywa wersja B
Versiune A Versiune B

Număr de poli Filet Tipul glandei Dimensiuni de gabarit L B H Buc. Nr Catalog Nr Catalog

Priză / soclu
10 poli + Împământare

 M20

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53 1

70.350.1035.0 70.350.1035.1 70.350.1035.2 70.350.1035.3

70.351.1035.0 70.351.1035.1 70.351.1035.2 70.351.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53 1

70.353.1035.0 70.353.1035.1 70.353.1035.2 70.353.1035.3


Priză / soclu
16 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   93,5 43 60 1

70.350.1635.0 70.350.1635.1 70.350.1635.2 70.350.1635.3

70.351.1635.0 70.351.1635.1 70.351.1635.2 70.351.1635.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   93,5 43 60 1

70.353.1635.0 70.353.1635.1 70.353.1635.2 70.353.1635.3


Priză / soclu
24 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   120 43 70 1

70.350.2435.0 70.350.2435.1 70.350.2435.2 70.350.2435.3

70.351.2435.0 70.351.2435.1 70.351.2435.2 70.351.2435.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   120 43 70 1

70.353.2435.0 70.353.2435.1 70.353.2435.2 70.353.2435.3


Priză / soclu
32 poli + Împământare		 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   93,5 82,5 94 1

70.350.3235.0 70.350.3235.1 70.350.3235.2 70.350.3235.3


M40

1 cu fir pentru glandă
2 inel pentru glandă

   93,5 82,5 94 1

70.353.3235.1
70.353 .3235.2



  Versiune c Versiune d
  Złącza przemysłowe wielopolowe - wersja C Złącza przemysłowe wielopolowe - wersja D
  Capac Acoperit cu pârghii
  Złącza przemysłowe wielopolowe - wersja C Wersja D - Złącza przemysłowe wielopolowe
  Versiune C Versiune D
Număr de poli Filet Tipul glandei Dimensiuni de gabarit L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
10 poli + Împământare		 M20

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   73 43 53 1

70.352.1035.0 70.352.1035.1 70.352.1035.2 70.352.1035.3

70.355.1035.0 70.355.1035.1 70.355.1035.2 70.355.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   73 43 53 1

70.354.1035.0 70.354.1035.1 70.354.1035.2 70.354.1035.3

70.358.1035.0 70.358.1035.1 70.358.1035.2 70.358.1035.3
Priză / soclu
16 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 43 60 1

70.352.1635.0 70.352.1635.1 70.352.1635.2 70.352.1635.3

70.355.1635.0 70.355.1635.1 70.355.1635.2 70.355.1635.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 43 60 1

70.354.1635.0 70.354.1635.1 70.354.1635.2 70.354.1635.3

70.358.1635.0 70.358.1635.1 70.358.1635.2 70.358.1635.3
Priză / soclu
24 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   120 43 70 1

70.352.2435.0 70.352.2435.1 70.352.2435.2 70.352.2435.3

70.355.2435.0 70.355.2435.1 70.355.2435.2 70.355.2435.3
M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   120 43 70 1

70.354.2435.0 70.354.2435.1 70.354.2435.2 70.354.2435.3

70.358.2435.0 70.358.2435.1 70.358.2435.2 70.358.2435.3
Priză / soclu
32 poli + Împământare		 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 82,5 94 1

70.352.3235.0 70.352.3235.1 70.352.3235.2 70.352.3235.3


M40

1 cu fir pentru glandă
2 inel pentru glandă

   93,5 82,5 94 1

70.354.3235.1 70.354.3235.2



  Versiune e Versiune f
  Złącza przemysłowe wielopolowe - wersja E Złącza przemysłowe wielopolowe - wersja F

Acoperire cu pârghii Nu se aplică mufei / prizei cu contacte cu arc pentru 24 de câmpuri = 2xM25
 Acoperit cu pârghii
  Złącza przemysłowe wielopolowe - wersja E Złącza przemysłowe wielopolowe - wersja F
  Versiune E Versiune F

Număr de poli Filet Tipul glandei Dimensiuni de gabarit L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
10 poli + Împământare		 M20 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   73 43 53 1

70.356.1035.0 70.356.1035.1 70.356.1035.2 70.356.1035.3

70.357.1035.0 70.357.1035.1 70.357.1035.2 70.357.1035.3
M25 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   73 43 53 1



70.359.1035.0 70.359.1035.1 70.359.1035.2 70.359.1035.3
Priză / soclu
16 poli + Împământare		 M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă

   93,5 43 60 1

70.356.1635.0 70.356.1635.1 70.356.1635.2 70.356.1635.3

70.357.1635.0 70.357.1635.1 70.357.1635.2 70.357.1635.3
M32 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   93,5 43 60 1



70.359.1635.0 70.359.1635.1 70.359.1635.2 70.359.1635.3
Priză / soclu
24 poli + Împământare		 M25 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   120 43 70 1

70.356.2435.0 70.356.2435.1 70.356.2435.2 70.356.2435.3

70.357.2435.0 70.357.2435.1 70.357.2435.2 70.357.2435.3
M32 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   120 43 70 1



70.359.2435.0 70.359.2435.1 70.359.2435.2 70.359.2435.3
Priză / soclu
32 poli + Împământare		 M32 0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnituri de cablu cu clemă		   93,5 82,5 94 1




M40

1 cu fir pentru glandă
2 inel pentru glandă

   93,5 82,5 94 1









Conectori industriali multi-pol de bază cu două pârghii de prindere de 500V


      Versiune a Versiune b Versiune c
      Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja A Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja B Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja C

Protecție IP 55
Protecție IP 65 (din partea glandei)
400 V ~ Gr. C VDE 0627 / 06.86

 Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi   Baza deschisă Baza închisă cu două glande Baza închisă cu glanda în partea stângă
Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja A Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja B Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja C
Versiune a Versiune b Versiune c

Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog Nr Catalog

Priză / soclu
10 poli + împământare
cu fir pentru glandă

 M20

0 cu glanda
1 fir pentru glandă

93
94
94

 43
52
52		 28
54,5
54,5

1
1
1

70.320.1028.0

70.330.1035.0 70.331.1035.0

70.330.1035.1 70.331.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25

0 cu glanda
1 fir pentru glandă

 113
117
117		 43
52
52		 28
56,5 56,5		 1
1
1

70.320.1628.0

70.330.1635.0 70.331.1635.0

70.330.1635.1 70.331.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5 76,5 1
1



73.334.4035.0 73.335.4035.0

73.334.4035.1 73.335.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25

0 cu glanda
1 fir pentru glandă

 140
144
144

43
52
52

 28
56,5
56,5

1
1
1

70.320.2428.0

70.330.2435.0 70.331.2435.0

70.330.2435.1 70.331.2435.1
Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5 76,5 1
1



73.334.6435.0 73.335.6435.0

73.334.6435.1 73.335.6435.1
Priză / soclu
32 poli + împământare
cu fir pentru glandă		     124 84 35 1

70.320.3228.0





      Versiune d Versiune e Versiune f
      Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja D Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja e Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja F

     Baza închisă cu glanda de jos Baza deschisă cu capac de protecție Baza deschisă cu capac de protecție
Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja d Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja e Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja f
Versiune d Versiune e Versiune f
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog Nr Catalog
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă

93
94
94

 43
52
52		 28
54,5
54,5

1
1
1

70.333.1035.0 70.333.1035.1

70.325.1028.0

70.340.1035.0 70.325.1628.0
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 113
117
117		 43
52
52		 28
56,5 56,5		 1
1
1

70.333.1635.0 70.333.1635.1

70.343.1035.1

70.340.1635.0 70.340.1635.1
Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 117
117		 52
52		 76,5 76,5 1
1

73.337.4035.0 73.337.4035.1



73.344.4035.0 70.325.2428.0
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144

43
52
52

 28
56,5
56,5

1
1
1

70.333.2435.0 70.333.2435.1

73.347.4035.1

70.340.2435.0 70.340.2435.1
Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 144
144		 52
52		 76,5 76,5 1
1

73.337.6435.0 73.337.6435.1



73.344.6435.0 73.344.6435.1
Priză / soclu
32 poli + împământare
cu fir pentru glandă		     124 84 35 1




      Versiune g Versiune h Versiune i
      Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja g Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja h Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja i

     Baza închisă cu glanda de jos Baza deschisă cu capac de protecție Baza deschisă cu capac de protecție
Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja g Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja h Złącza przemysłowe wielopolowe podstawa z dwoma dźwigniami zaciskowymi - wersja i
Versiune g Versiune h Versiune i
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog Nr Catalog
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă

93
94
94

 43
52
52		 28
54,5
54,5

1
1
1

70.341.1035.0 70.340.1035.1

70.342.1035.0 70.341.1035.1

70.343.1035.0 70.342.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 113
117
117		 43
52
52		 28
56,5 56,5		 1
1
1

70.341.1635.0 70.341.1635.1

70.342.1635.0 70.342.1635.1

70.343.1635.0 70.343.1635.1
Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 117
117		 52
52		 76,5 76,5 1
1

73.345.4035.0 73.344.4035.1

73.346.4035.0 73.345.4035.1

73.347.4035.0 73.346.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144

43
52
52

 28
56,5
56,5

1
1
1

70.341.2435.0 70.341.2435.1

70.342.2435.0 70.342.2435.1

70.343.2435.0 70.343.2435.1
Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei		 M32 0 cu glanda
1 fir pentru glandă		 144
144		 52
52		 76,5 76,5 1
1

73.345.6435.0 73.345.6435.1

73.346.6435.0 73.346.6435.1

73.347.6435.0 73.347.6435.1
Priză / soclu
32 poli + împământare
cu fir pentru glandă		     124 84 35 1

Găuri de montare
pentru o bază deschisă
Bază Gaura de asamblare (mm) Distanța dintre găuri (mm) d1 MI
L1 L2 L3 L4
10 65 83 32 35 4,3 M4
16 85,5 103 32 35 4,3 M4
24 112 130 32 35 4,3 M4
32 112 148 70 81 6,4 M6



Găuri de montare
pentru bază închisă
mai puțin
Citeste mai mult
Comentarii (0)
