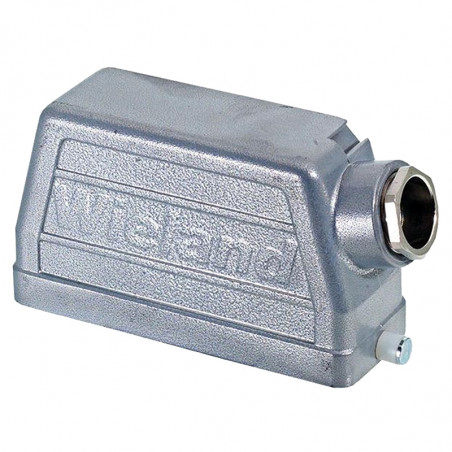

Conectori cu o clemă de la 6 la 48 de câmpuri
  • Conectori cu o clemă de la 6 la 48 de câmpuri

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Conectori cu o clemă de la 6 la 48 de câmpuri

Mufe / mufe de conectori industriali multi-pol și adaptor de conectare 500V



Złącza przemysłowe wielopolowe wtyk/gniazdo i adapter przyłączeniowy 500V Złącza z jedną klamrą od 6 do 48 pól

400 V ~ Gr. C VDE 0627/06.86, 16 A
  6 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.0640.0
        5


    7 mm Placat cu aur 10

70.301.0640.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.0640.0
        5


    7 mm Placat cu aur

70.311.0640.0
kontakty zaciskowe - Złącza przemysłowe wielopolowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.0658.0
        5


  Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.0658.0
        5


Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.0653.0
500V/6kV/3VDE0110       5


  Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.0653.0
500V/6kV/3VDE0110       5



Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.3

Ștecher, împământat
în dreapta

 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.3

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.0653.3
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.4

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.4

Ștecher, împământat
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.4

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Cynowane 10

70.110.0653.4
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

Priză, împământare
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.0653.0

Priză, împământare
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.0653.0

Ștecher, împământat
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.0653.0

Ștecher, împământat
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.0653.0

  10 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.1040.0
        5


    7 mm Placat cu staniu 10

70.301.1040.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.1040.0
        5


    7 mm Placat cu aur

70.311.1040.0
Złącza przemysłowe wielopolowe - kontakty zaciskowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.1058.0
      5


Złącza przemysłowe wielopolowe - kontatky zaciskowe   Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.1058.0
      5


Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty sprężynowe   Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty śrubowe

Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.3
Soclu, împământat
în dreapta		 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.3
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.3
Złącza przemysłowe wielopolowe
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.4
Priză, împământare
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.4
Soclu, împământat
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.4
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.4
Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.1053.0
Priză, împământare
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.1053.0
Soclu, împământat
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.1053.0
Soclu, împământat
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.1053.0
Atenție: Sunt disponibile de asemenea contacte cu 16, 24, 32 si 48 de poli, cu date asemanatoare celor din tabelele de mai sus. Pentru comanda, contactati-ne.

Contacte pentru versiunea terminalului
Ø mm2 Nr Catalog Buc. Ø mm2 Nr Catalog Buc.
  verzinnt     vergoldet
  02.123.7021.0 200 0,5 02.123.7001.0
0,75 - 1 02.123.7121.0 200 0,75-1 02.123.7101.0
  02.123.7221.0 200 1,5 02.123.7201.0
2,5 02.123.7321.0 200 2,5 02.123.7301.0
  02.123.7421.0 200 4 02.123.7401.0
0,5 05.543.7021.0 200 0,5 05.543.7001.0
0,75 - 1 05.543.7121.0 200 0,75-1 05.543.7101.0
1,5 05.543.7221.0 200 1,5 05.543.7201.0
2,5 05.543.7321.0 200 2,5 05.543.7301.0
4 05.543.7421.0 200 4 05.543.7401.0
  95.101.0800.0 1 Placat cu argint la cerere
  05.502.2100.0 1
  05.502.3300.0 1

Pentru prizăZłącza z jedną klamrą od 6 do 48 pól - kontakty do wersji zaciskowej
Pentru socluKontakty do wersji zaciskowej - Złącza z jedną klamrą od 6 do 48 pól

Instrument de sertizare: informații de la DACPOL.



Conectorii industriali multi-pol acoperiți cu o pârghie de prindere de 500V



Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią rysunek Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią wymiary rys - Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią rysunek

Protecție IP 55
Protecție IP 65 (din partea accelerației)
400 V ~ Gr. C VDE 0627 / 06.86



Capac


Versiunea A

Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią pokrywa wersja A
Număr de poli Filet Tipul glandei Dimensiuni de gabarit
mm		 L B H Buc. Nr Catalog
Priză / soclu
6 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5 1

70.350.0635.0 70.350.0635.1 70.350.0635.2 70.350.0635.3
M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5

70.353.0635.0 70.353.0635.1 70.353.0635.2 70.353.0635.3
Priză / soclu
10 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   73 43 53 1

71.350.1035.0 71.350.1035.1 71.350.1035.2 71.350.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53

71.353.1035.0 71.353.1035.1 71.353.1035.2 71.353.1035.3
Priză / soclu
16 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60 1

71.350.1635.0 71.350.1635.1 71.350.1635.2 71.350.1635.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60

71.353.1635.0 71.353.1635.1 71.353.1635.2 71.353.1635.3
Priză / soclu
24 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.350.2435.0 71.350.2435.1 71.350.2435.2 71.350.2435.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.353.2435.0 71.353.2435.1 71.353.2435.2 71.353.2435.3
Priză / soclu
48 poli + Împământare
 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   132 90 107 1

70.350.4835.0 70.350.4835.1 70.350.4835.2 70.350.4835.3
M40

1 cu fir pentru glandă
2 inel pentru glandă

   132 90 107 1

70.353.4835.1 70.353.4835.2



Capac
Nu se aplică mufei / prizei
cu contacte de primăvară.
Pentru 24 de câmpuri = 2xM25
Versiunea B


Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią pokrywa wersja B
Număr de poli Filet Tipul glandei Dimensiuni de gabarit
mm		 L B H Buc. Nr Catalog
Priză / soclu
6 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5 1

70.351.0635.0 70.351.0635.1 70.351.0635.2 70.351.0635.3
M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5


Priză / soclu
10 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   73 43 53 1

71.351.1035.0 71.351.1035.1 71.351.1035.2 71.351.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53


Priză / soclu
16 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60 1

71.351.1635.0 71.351.1635.1 71.351.1635.2 71.351.1635.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60


Priză / soclu
24 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.351.2435.0 71.351.2435.1 71.351.2435.2 71.351.2435.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1
Priză / soclu
48 poli + Împământare
 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   132 90 107 1
M40
1 cu fir pentru glandă
2 inel pentru glandă
   132 90 107 1



Capac
Versiunea C


Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią pokrywa wersja C

Număr de poli Filet Tipul glandei Dimensiuni de gabarit
mm		 L B H Buc. Nr Catalog
Priză / soclu
6 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5 1

70.352.0635.0 70.352.0635.1 70.352.0635.2 70.352.0635.3
M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5

70.354.0635.0 70.354.0635.1 70.354.0635.2 70.354.0635.3
Priză / soclu
10 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   73 43 53 1

71.352.1035.0 71.352.1035.1 71.352.1035.2 71.352.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53

71.354.1035.0 71.354.1035.1 71.354.1035.2 71.354.1035.3
Priză / soclu
16 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60 1

71.352.1635.0 71.352.1635.1 71.352.1635.2 71.352.1635.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60

71.354.1635.0 71.354.1635.1 71.354.1635.2 71.354.1635.3
Priză / soclu
24 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.352.2435.0 71.352.2435.1 71.352.2435.2 71.352.2435.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.354.2435.0 71.354.2435.1 71.354.2435.2 71.354.2435.3
Priză / soclu
48 poli + Împământare
 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   132 90 107 1

70.352.4835.0 70.352.4835.1 70.352.4835.2 70.352.4835.3
M40
1 cu fir pentru glandă
2 inel pentru glandă
   132 90 107 1

70.354.4835.1 70.354.4835.2



Conectori industriali cu mai mulți poli cu o pârghie de prindere de 500V


    Złącza przemysłowe wielopolowe podstawa z jedną dźwignią Złącza przemysłowe wielopolowe podstawa z jedną dźwignią

Protecție IP 55
Protecție IP 65 (din partea accelerației)
400 V ~ Gr. C VDE 0627 / 06.86

 Złącza przemysłowe wielopolowe podstawa z jedną dźwignią
Bază

deschisă
Bază

închisă
cu 2 glande


Złącza przemysłowe wielopolowe podstawa z jedną dźwigniąZłącza przemysłowe wielopolowe podstawa z jedną dźwignią
Versiune a Versiune b
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1		 70.320.0628.0

70.330.0635.0
70.330.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

 71.320.1028.0

71.330.1035.0
71.330.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1		 71.320.1628.0

71.330.1635.0
71.330.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1

76.334.4035.0
76.334.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1		 71.320.2428.0

71.330.2435.0
71.330.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1

76.334.6435.0
76.334.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1		 70.320.4828.0
M40 1 cu fir pentru glandă 146 120 99 1

    Złącza przemysłowe wielopolowe podstawa z jedną dźwignią podstawa zamknięta Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podsawa zamknięta


Baza închisă cu 1 garnitură de cablu pe partea stângă

Baza închisă cu glanda de jos
[NBSP]
Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja c Złącza przemysłowe wielopolowe podstawa z jedną dźwignią wersja D
Versiune c Versiune d
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1		 70.331.0635.0 70.331.0635.1


70.333.0635.0 70.333.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

 71.331.1035.0
71.331.1035.1

71.333. 1035.0 71.333.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1		 71.331.1635.0 71.331.1635.1

71.333.1635.0 71.333.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1		 76.335.4035.0
76.335.4035.1

76.337.4035.0 76.337.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1		 71.331.2435.0
71.331.2435.1

71.333.2435.0 71.333.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1		 76.335.6435.0
76.335.6435.1

76.337.6435.0 76.337.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1		 70.331.4835.0
70.331.4835.1
70.331.4835.3
M40 1 cu fir pentru glandă 146 120 99 1

  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią podstawa otwarta Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podstawa zamknięta


Baza deschisă
cu capac de protecție

Baza închisă cu
2 glande
și capac de protecție
  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja e Złącza przemysłowe wielopolowe podstawa z jedną dźwignią wersja f
  Versiune e Versiune f
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1

70.325.0628.0

70.340.0635.0 70.340.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

71.325.1028.0

71.340.1035.0 71.340.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1

71.325.1628.0

71.340.1635.0 71.340.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1



76.344.4035.0 76.344.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1

71.325.2428.0

71.340.2435.0 71.340.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1



76.344.6435.0 76.344.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1

70.325.4828.0


M40 1 cu fir pentru glandă 146 120 99 1

  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podsawa otwarta Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podstawa zamknięta


Baza deschisă
cu clapeta de accelerație în partea stângă
și capac de protecție

Baza închisă
cu accelerație în dreapta
și capac de protecție
  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja g Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja h
  Versiune g Versiune h
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1

70.341.0635.0 70.341.0635.1

70.342.0635.0 70.342.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

71.341.1035.0 71.341.1035.1

71.342.1035.0 71.342.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1

71.341.1635.0 71.341.1635.1

71.342.1635.0 71.342.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1

76.345.4035.0 76.345.4035.1

76.346.4035.0 76.346.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1

71.341.2435.0 71.341.2435.1

71.342.2435.0 71.342.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1

76.345.6435.0 76.345.6435.1

76.346.6435.0 76.346.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1

70.341.4835.1 70.341.4835.3


M40 1 cu fir pentru glandă 146 120 99 1

70.344.4835.1



  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podstawa zamknięta
  Baza închisă cu glanda de dedesubt și capac de protecție
  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja i
  Versiune i
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1

70.343.0635.0 70.343.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

71.343.1035.0 71.343.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1

71.343.1635.0 71.343.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1

76.347.4035.0 76.347.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1

71.343.2435.0 71.343.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1

76.347.6435.0 76.347.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1


M40 1 cu fir pentru glandă 146 120 99 1



Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wymiary

Găuri de montare
pentru o bază deschisă
Bază Gaura de asamblare [mm] Distanța găurilor [mm] d1 MI
L1 L2 L3 L4
6 52 35 70 32 4,3 M4
10 65 35 83 32 4,3 M4
16 85,5 35 103 32 4,3 M4
24 112 35 130 32 4,3 M4
48 117 81 148 70 6,4 M6

Bază L5 L6 d2 MII
6 70 40 5,5 M5
10 82 40 5,5 M5
16 105 45 5,5 M5
24 132 45 5,5 M5
48 111 106 6,5 M6

Găuri de montare
pentru bază închisă

 Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wymiary
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Mufe / mufe de conectori industriali multi-pol și adaptor de conectare 500V



Złącza przemysłowe wielopolowe wtyk/gniazdo i adapter przyłączeniowy 500V Złącza z jedną klamrą od 6 do 48 pól

400 V ~ Gr. C VDE 0627/06.86, 16 A
  6 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.0640.0
        5


    7 mm Placat cu aur 10

70.301.0640.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.0640.0
        5


    7 mm Placat cu aur

70.311.0640.0
kontakty zaciskowe - Złącza przemysłowe wielopolowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.0658.0
        5


  Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.0658.0
        5


Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.0653.0
500V/6kV/3VDE0110       5


  Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.0653.0
500V/6kV/3VDE0110       5



Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.3

Ștecher, împământat
în dreapta

 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.3

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.0653.3
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

Priză, împământare
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.0653.4

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.0653.4

Ștecher, împământat
în dreapta

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.0653.4

Ștecher, împământat
în stânga

 0,5 - 4,0 mm2 12 mm Cynowane 10

70.110.0653.4
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

Priză, împământare
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.0653.0

Priză, împământare
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.0653.0

Ștecher, împământat
în dreapta

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.0653.0

Ștecher, împământat
în stânga

 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.0653.0

  10 poli + Împământare
    Secțiunea transversală a sârmei Aprobări Lungime de striat Contacte Buc. Nr Catalog
Złącza przemysłowe wielopolowe - kontakty śrubowe
Contacte tip șurub
 Priză 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.300.1040.0
        5


    7 mm Placat cu staniu 10

70.301.1040.0
Złącza przemysłowe wielopolowe - kontakty śrubowe   Soclu 0,5 - 2,5 mm2 7 mm Placat cu staniu 10

70.310.1040.0
        5


    7 mm Placat cu aur

70.311.1040.0
Złącza przemysłowe wielopolowe - kontakty zaciskowe
Contacte tip crimp
 Priză fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.700.1058.0
      5


Złącza przemysłowe wielopolowe - kontatky zaciskowe   Soclu fără contacte 0,5 - 4,0 mm2 7 mm Placat cu staniu 10

70.710.1058.0
      5


Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc
 Priză 0,14-2,5 mm2 7 mm Placat cu argint 10

70.500.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty sprężynowe   Soclu 0,14-2,5 mm2 7 mm Placat cu argint 10

70.510.1053.0
500V/6kV/3VDE0110       5


Złącza przemysłowe wielopolowe - kontakty śrubowe

Contacte tip șurub

Adaptor de conectare
Versiune lungă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.3

Priză, împământare
în stânga

 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.3
Soclu, împământat
în dreapta		 0,5- 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.3
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.3
Złącza przemysłowe wielopolowe
Contacte tip șurub

Adaptor de conectare
Versiune scurtă
4 markeri

 Priză, împământare
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.105.1053.4
Priză, împământare
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.100.1053.4
Soclu, împământat
în dreapta		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.115.1053.4
Soclu, împământat
în stânga		 0,5 - 4,0 mm2 12 mm Placat cu staniu 10

70.110.1053.4
Złącza przemysłowe wielopolowe - kontakty sprężynowe
Contacte tip arc

Adaptor de conectare
Versiune scurtă
6 markeri

 Priză, împământare
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.106.1053.0
Priză, împământare
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.101.1053.0
Soclu, împământat
în dreapta		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.116.1053.0
Soclu, împământat
în stânga		 0,5 - 2,5 mm2 9 mm Placat cu staniu 10

70.111.1053.0
Atenție: Sunt disponibile de asemenea contacte cu 16, 24, 32 si 48 de poli, cu date asemanatoare celor din tabelele de mai sus. Pentru comanda, contactati-ne.

Contacte pentru versiunea terminalului
Ø mm2 Nr Catalog Buc. Ø mm2 Nr Catalog Buc.
  verzinnt     vergoldet
  02.123.7021.0 200 0,5 02.123.7001.0
0,75 - 1 02.123.7121.0 200 0,75-1 02.123.7101.0
  02.123.7221.0 200 1,5 02.123.7201.0
2,5 02.123.7321.0 200 2,5 02.123.7301.0
  02.123.7421.0 200 4 02.123.7401.0
0,5 05.543.7021.0 200 0,5 05.543.7001.0
0,75 - 1 05.543.7121.0 200 0,75-1 05.543.7101.0
1,5 05.543.7221.0 200 1,5 05.543.7201.0
2,5 05.543.7321.0 200 2,5 05.543.7301.0
4 05.543.7421.0 200 4 05.543.7401.0
  95.101.0800.0 1 Placat cu argint la cerere
  05.502.2100.0 1
  05.502.3300.0 1

Pentru prizăZłącza z jedną klamrą od 6 do 48 pól - kontakty do wersji zaciskowej
Pentru socluKontakty do wersji zaciskowej - Złącza z jedną klamrą od 6 do 48 pól

Instrument de sertizare: informații de la DACPOL.



Conectorii industriali multi-pol acoperiți cu o pârghie de prindere de 500V



Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią rysunek Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią wymiary rys - Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią rysunek

Protecție IP 55
Protecție IP 65 (din partea accelerației)
400 V ~ Gr. C VDE 0627 / 06.86



Capac


Versiunea A

Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią pokrywa wersja A
Număr de poli Filet Tipul glandei Dimensiuni de gabarit
mm		 L B H Buc. Nr Catalog
Priză / soclu
6 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5 1

70.350.0635.0 70.350.0635.1 70.350.0635.2 70.350.0635.3
M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5

70.353.0635.0 70.353.0635.1 70.353.0635.2 70.353.0635.3
Priză / soclu
10 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   73 43 53 1

71.350.1035.0 71.350.1035.1 71.350.1035.2 71.350.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53

71.353.1035.0 71.353.1035.1 71.353.1035.2 71.353.1035.3
Priză / soclu
16 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60 1

71.350.1635.0 71.350.1635.1 71.350.1635.2 71.350.1635.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60

71.353.1635.0 71.353.1635.1 71.353.1635.2 71.353.1635.3
Priză / soclu
24 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.350.2435.0 71.350.2435.1 71.350.2435.2 71.350.2435.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.353.2435.0 71.353.2435.1 71.353.2435.2 71.353.2435.3
Priză / soclu
48 poli + Împământare
 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   132 90 107 1

70.350.4835.0 70.350.4835.1 70.350.4835.2 70.350.4835.3
M40

1 cu fir pentru glandă
2 inel pentru glandă

   132 90 107 1

70.353.4835.1 70.353.4835.2



Capac
Nu se aplică mufei / prizei
cu contacte de primăvară.
Pentru 24 de câmpuri = 2xM25
Versiunea B


Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią pokrywa wersja B
Număr de poli Filet Tipul glandei Dimensiuni de gabarit
mm		 L B H Buc. Nr Catalog
Priză / soclu
6 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5 1

70.351.0635.0 70.351.0635.1 70.351.0635.2 70.351.0635.3
M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5


Priză / soclu
10 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   73 43 53 1

71.351.1035.0 71.351.1035.1 71.351.1035.2 71.351.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53


Priză / soclu
16 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60 1

71.351.1635.0 71.351.1635.1 71.351.1635.2 71.351.1635.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60


Priză / soclu
24 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.351.2435.0 71.351.2435.1 71.351.2435.2 71.351.2435.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1
Priză / soclu
48 poli + Împământare
 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   132 90 107 1
M40
1 cu fir pentru glandă
2 inel pentru glandă
   132 90 107 1



Capac
Versiunea C


Złącza przemysłowe wielopolowe pokrywa z jedną dźwignią pokrywa wersja C

Număr de poli Filet Tipul glandei Dimensiuni de gabarit
mm		 L B H Buc. Nr Catalog
Priză / soclu
6 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5 1

70.352.0635.0 70.352.0635.1 70.352.0635.2 70.352.0635.3
M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   60 43 47,5

70.354.0635.0 70.354.0635.1 70.354.0635.2 70.354.0635.3
Priză / soclu
10 poli + Împământare
 M20
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   73 43 53 1

71.352.1035.0 71.352.1035.1 71.352.1035.2 71.352.1035.3
M25

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   73 43 53

71.354.1035.0 71.354.1035.1 71.354.1035.2 71.354.1035.3
Priză / soclu
16 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60 1

71.352.1635.0 71.352.1635.1 71.352.1635.2 71.352.1635.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   93,5 43 60

71.354.1635.0 71.354.1635.1 71.354.1635.2 71.354.1635.3
Priză / soclu
24 poli + Împământare
 M25
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.352.2435.0 71.352.2435.1 71.352.2435.2 71.352.2435.3
M32
0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă
   120 43 70 1

71.354.2435.0 71.354.2435.1 71.354.2435.2 71.354.2435.3
Priză / soclu
48 poli + Împământare
 M32

0 cu glanda
1 cu fir pentru glandă
2 inel pentru glandă
3 garnitură de cablu cu clemă

   132 90 107 1

70.352.4835.0 70.352.4835.1 70.352.4835.2 70.352.4835.3
M40
1 cu fir pentru glandă
2 inel pentru glandă
   132 90 107 1

70.354.4835.1 70.354.4835.2



Conectori industriali cu mai mulți poli cu o pârghie de prindere de 500V


    Złącza przemysłowe wielopolowe podstawa z jedną dźwignią Złącza przemysłowe wielopolowe podstawa z jedną dźwignią

Protecție IP 55
Protecție IP 65 (din partea accelerației)
400 V ~ Gr. C VDE 0627 / 06.86

 Złącza przemysłowe wielopolowe podstawa z jedną dźwignią
Bază

deschisă
Bază

închisă
cu 2 glande


Złącza przemysłowe wielopolowe podstawa z jedną dźwigniąZłącza przemysłowe wielopolowe podstawa z jedną dźwignią
Versiune a Versiune b
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1		 70.320.0628.0

70.330.0635.0
70.330.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

 71.320.1028.0

71.330.1035.0
71.330.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1		 71.320.1628.0

71.330.1635.0
71.330.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1

76.334.4035.0
76.334.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1		 71.320.2428.0

71.330.2435.0
71.330.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1

76.334.6435.0
76.334.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1		 70.320.4828.0
M40 1 cu fir pentru glandă 146 120 99 1

    Złącza przemysłowe wielopolowe podstawa z jedną dźwignią podstawa zamknięta Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podsawa zamknięta


Baza închisă cu 1 garnitură de cablu pe partea stângă

Baza închisă cu glanda de jos
[NBSP]
Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja c Złącza przemysłowe wielopolowe podstawa z jedną dźwignią wersja D
Versiune c Versiune d
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1		 70.331.0635.0 70.331.0635.1


70.333.0635.0 70.333.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

 71.331.1035.0
71.331.1035.1

71.333. 1035.0 71.333.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1		 71.331.1635.0 71.331.1635.1

71.333.1635.0 71.333.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1		 76.335.4035.0
76.335.4035.1

76.337.4035.0 76.337.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1		 71.331.2435.0
71.331.2435.1

71.333.2435.0 71.333.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1		 76.335.6435.0
76.335.6435.1

76.337.6435.0 76.337.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1		 70.331.4835.0
70.331.4835.1
70.331.4835.3
M40 1 cu fir pentru glandă 146 120 99 1

  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią podstawa otwarta Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podstawa zamknięta


Baza deschisă
cu capac de protecție

Baza închisă cu
2 glande
și capac de protecție
  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja e Złącza przemysłowe wielopolowe podstawa z jedną dźwignią wersja f
  Versiune e Versiune f
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1

70.325.0628.0

70.340.0635.0 70.340.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

71.325.1028.0

71.340.1035.0 71.340.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1

71.325.1628.0

71.340.1635.0 71.340.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1



76.344.4035.0 76.344.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1

71.325.2428.0

71.340.2435.0 71.340.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1



76.344.6435.0 76.344.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1

70.325.4828.0


M40 1 cu fir pentru glandă 146 120 99 1

  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podsawa otwarta Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podstawa zamknięta


Baza deschisă
cu clapeta de accelerație în partea stângă
și capac de protecție

Baza închisă
cu accelerație în dreapta
și capac de protecție
  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja g Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja h
  Versiune g Versiune h
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1

70.341.0635.0 70.341.0635.1

70.342.0635.0 70.342.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

71.341.1035.0 71.341.1035.1

71.342.1035.0 71.342.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1

71.341.1635.0 71.341.1635.1

71.342.1635.0 71.342.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1

76.345.4035.0 76.345.4035.1

76.346.4035.0 76.346.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1

71.341.2435.0 71.341.2435.1

71.342.2435.0 71.342.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1

76.345.6435.0 76.345.6435.1

76.346.6435.0 76.346.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1

70.341.4835.1 70.341.4835.3


M40 1 cu fir pentru glandă 146 120 99 1

70.344.4835.1



  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - podstawa zamknięta
  Baza închisă cu glanda de dedesubt și capac de protecție
  Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wersja i
  Versiune i
Număr de poli Filet Tipul glandei L B H Buc. Nr Catalog
Priză / soclu
6 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 80
84
84		 43
52
52		 28
54,5
54,5		 1
1
1

70.343.0635.0 70.343.0635.1
Priză / soclu
10 poli + împământare
cu fir pentru glandă		 M20 0 cu glanda
1 fir pentru glandă		 93
94
94

43
52
52

 28
54,5
54,5

1
1
1

71.343.1035.0 71.343.1035.1
Priză / soclu
16 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă

113
117
117

 43
52
52

28
56,5
56,5

 1
1
1

71.343.1635.0 71.343.1635.1

Priză / soclu
16 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 117
117		 52
52		 76,5
76,5		 1
1

76.347.4035.0 76.347.4035.1
Priză / soclu
24 poli + împământare
cu fir pentru glandă		 M25 0 cu glanda
1 fir pentru glandă		 140
144
144		 43
52
52		 28
56,5
56,5		 1
1
1

71.343.2435.0 71.343.2435.1

Priză / soclu
24 poli + legare la pământ cu fir pentru versiunea înaltă a glandei

 M32

0 cu glanda
1 fir pentru glandă

 144
144		 52
52		 76,5
76,5		 1
1

76.347.6435.0 76.347.6435.1
Priză / soclu
48 poli + împământare
cu fir pentru glandă		 M32

0 cu glanda
1 cu fir pentru glandă
3 garnituri de cablu cu clemă

124
146
146
146

 84
120
120
120		 35
99
99
99		 1
1
1
1


M40 1 cu fir pentru glandă 146 120 99 1



Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wymiary

Găuri de montare
pentru o bază deschisă
Bază Gaura de asamblare [mm] Distanța găurilor [mm] d1 MI
L1 L2 L3 L4
6 52 35 70 32 4,3 M4
10 65 35 83 32 4,3 M4
16 85,5 35 103 32 4,3 M4
24 112 35 130 32 4,3 M4
48 117 81 148 70 6,4 M6

Bază L5 L6 d2 MII
6 70 40 5,5 M5
10 82 40 5,5 M5
16 105 45 5,5 M5
24 132 45 5,5 M5
48 111 106 6,5 M6

Găuri de montare
pentru bază închisă

 Złącza przemysłowe wielopolowe podstawa z jedną dźwignią - wymiary
mai puțin
Citeste mai mult
Comentarii (0)
