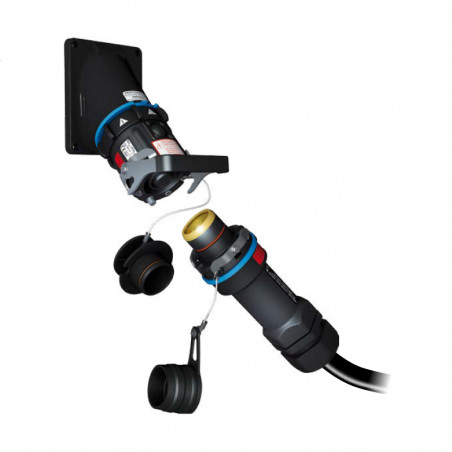

Conector monopol cu până la 680A la 1000V AC / 1500V DC
  • Conector monopol cu până la 680A la 1000V AC / 1500V DC
  • Conector monopol cu până la 680A la 1000V AC / 1500V DC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: MARECHAL ELECTRIC

Conector monopol cu până la 680A la 1000V AC / 1500V DC

Conector monopol cu până la 680A la 1000V AC / 1500V DC

  • sistem electromecanic de blocare cu micro-comutator încorporat
  • 5 poziții fixate mecanic neschimbate pentru fiecare fază L1, L2, L3, N + E
  • protecție suplimentară cu diferite culori
  • carcasă din IK08 armată cu fibră de sticlă
  • circuitul de curent principal: max. 680 A / 1000 V AC / 1500 V DC, conexiune 70 - 400 mm2
  • circuitul contactelor de curent: max 6 A / 220 V, conexiune 1,5 - 4 mm2
  • zona 1 [&] 2, 21 [&] 22, tip de protecție la aprindere "e"
  • certificat conform ATEX 94/9 / CE
  • IEC 60079-0 / -7, IEC 61241-0 / -1
  • IP 65/66


Priză încastrată Mufă de cablu Nr art. Nr art.   Nr art.
    Nr art.     18-25 mm 18-25 mm 18-25 mm 18-25 mm
L1 4647 001 L1 4641 001 32P 4641 001 40P 4641 001 50P 4641 001 63P
L2 4647 002 L2 4641 002 32P 4641 002 40P 4641 002 50P 4641 001 63P
L3 4647 003 L3 4641 003 32P 4641 003 40P 4641 003 50P 4641 001 63P
N 4647 00N N 4641 00N 32P 4641 00N 40P 4641 00N 50P 4641 001 63P
E 4647 00T E 4641 00T 32P 4641 00T 40P 4641 00T 50P 4641 001 63P
+ 4647 00P + 4641 00P 32P 4641 00P 40P 4641 00P 50P 4641 001 63P
- 4647 00M   4641 00M 32P 4641 00M 40P 4641 00M 50P 4641 001 63P
Marcarea culorilor conform codului european Marcarea culorilor conform codului european
Adaptor Cablu / mânecă * Nr art. Nr art. Curent (A) Curent (A)

Blocarea electromecanică se obține datorită micro-switch-ului încorporat, care prin reglarea sursei de alimentare când conectorul este deconectat sau deconectat, crește nivelul de siguranță al întregului dispozitiv.

 Secțiunea transversală a cablurilor (mm2) Capătul cablului Bucșe 20°C≤Ta≤+40°C G/D T5/T56°C 20°C≤Ta≤+60°C G/D T5/T56°C
Pentru a asigura siguranța deplină în medii explozive, se recomandă utilizarea unui dispozitiv de blocare electric. Sistemul de control prezentat face posibilă întreruperea încărcăturii în conformitate cu liniile directoare ATEX (clasa de protecție la aprindere "e"). 70 454 A70 CV 454 A70 DV 290 235
95 454 A95 CV 454 A95 DV 415 335
120 454 A12 CV 454 A12 DV 456 376
150 454 A15 CV 454 A15 DV 493 415
185 454 A18 CV 454 A18 DV 530 450
240 454 A24 CV 454 A24 DV 570 497
300 454 A30 CV 454 A30 DV 620 540
400 454 A40 CV 454 A40 DV 680 600
* Când comandați dopul, selectați manșonul potrivit
