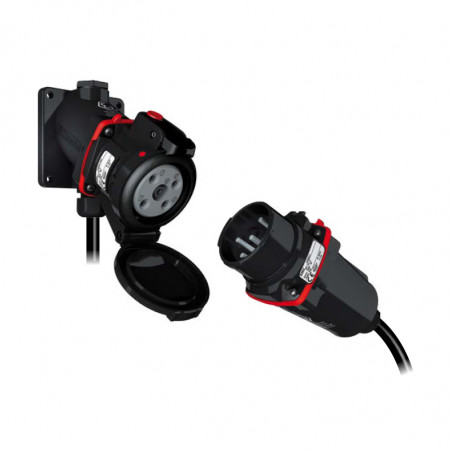

Dispozitive de priza detasabile rezistente la explozii 16A-200A cu pana la 5 contacte

Dispozitive de priză detașabile rezistente la explozii 16A-200A cu până la 5 contacte

  • conform IEC / EN 60309-1 și 60309-4
  • construcție foarte compactă
  • carcasă din poliamidă, rezistență la impact IK08
  • contacte argintii cu presiune fata
  • certificat conform ATEX 94/9 / CE
  • zona 1 [&] 2, 21 [&] 22, tip de protecție la aprindere "ed"
  • IEC 60079-0 / -1 / -7, IEC 61241-0 / -1
  • contactoare metalice DX,
  • 16 la 200A, la cerere
  • IP 66/67


Elemente de bază


Priză încorporată   A/V Aranjament de contact Nr art.
16–20 A / 230 V 1 + N + E 2 514 015
16–20 A / 400 V 3 + E 2 514 013
16–20 A / 400 V 3 + N + E 2 514 017
32 A / 230 V 1 + N + E 2 534 015
32 A / 400 V 3 + E 2 534 013
32 A / 400 V 3 + N + E 2 534 017
32 A / 400 V 3 + N + E + 2 st. pom. 2 534 017 972
63 A / 230 V 1 + N + E 2 564 015
63 A / 400 V 3 + E 2 564 013
63 A / 400 V 3 + N + E 2 564 017
63 A / 400 V 3 + N + E + 2 st. pom. 2 564 017 972
La cerere, alte tensiuni (până la 750 V), alte combinații de contact
Priză încorporată   A/V Aranjament de contact Nr art.
16–20 A /  230 V 1 +  N + E 2 518 015
16–20 A / 400 V 3 +  E 2 518 013
16–20 A / 400 V 3 +  N + E 2 518 017
32 A / 230 V 1 +  N + E 2 538 015
32 A / 400 V 3 +  E 2 538 013
32 A / 400 V 3 +  N + E 2 538 017
32 A / 400 V 3 + N + E + 2 st. pom. 2 538 017 972
63 A / 230 V 1 +  N + E 2 568 015
63 A / 400 V 3 +  E 2 568 013
63 A / 400 V 3 +  N + E 2 568 017
63 A / 400 V 3 + N + E + 2 st. pom. 2 568 017 972
Alte tensiuni la cerere (până la 750 V),   alte combinații de contact

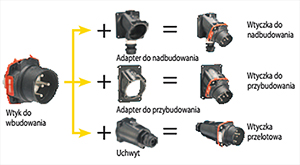

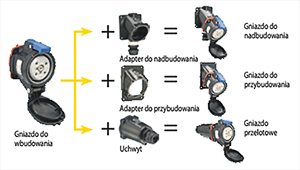

Accesorii

Adaptor pentru suprastructură din material plastic la 30 ° Adaptor de suprastructură modular din material plastic la 70 °


Capacitatea de încărcare

 /Intrare Nr art.

Capacitatea de încărcare

 /Intrare Nr art.
16–20 A / M20 25 1AB53 16–20 A / M20 25 1AB58
32 A / M25 25 3AB53 25P 32 A / M25 25 3AB58
63 A / M25 25 6AB53 63 A / M32 25 6AB58
Plastic adaptor încastrat la 30 ° Adaptor modular încastrat din plastic la 70 °
16–20 A   25 1A027 16–20 A 25 1A757
32 A   25 3A027 32 A   25 3A757
63 A   25 6A027 63 A   25 6A757
Mâner din plastic
16–20 A / M20 25 1A753
16–20 A / M25 25 1A253 25P
32 A / M25 25 3A783
63 A / M32 25 6A253 32P


Tensiune nominală Secțiune a cablului, max. mm2
  400 V 500 V 690 V stranded jednodrutowy styki
pomocnicze
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 32 A 10 16 -
DXN3 + 2 contacte auxiliare 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63A 16 25 -
DXN6 + 2 contacte auxiliare 63 A 63 A - 16 25 2,5
mai puțin
