Producător: Eaton / CEAG

Conectori 4/5-poli pana la 32 A

Conectori 4/5-poli până la 32 A

32 A 4 poli până la 690 V / 5 poli la 415 V

Versiune: mufe și prize conform IEC 60309-1 / 2
Certificat de încercare: WE PTB 99 ATEX 1041 (priză de perete, priză și soclu portabil) PTB 99 ATEX 1042 U (soclu flanșă)
Marcaj: conform IECEx Ex ed [ia] IIC T6 / T5, conform 94/9 / CE (ATEX) (Ex) II 2G Ex de (ia) IIC T6 / (Ex) II 2D Ex tD A21 IP66 T60 ° C
Certificat de conformitate: IECEx IECEx BKI 04.0006
Temperatura ambiantă admisă: de la -20 ° C la + 40 ° C 1)
Curent nominal: 32 A
Frecvență: până la 400 Hz
Capacitate de comutare nominală: conform EN 60947-3 Ue 690 V / Ie 32 A
Siguranțe de scurtcircuit: fără protecție termică: 35 A cu protecție termică: 50 A gL (curent nominal 32 A)
Clasa de protecție: I
Grad de protecție: ridicat (conform EN 60529 IP66)
Culoarea carcasei: negru

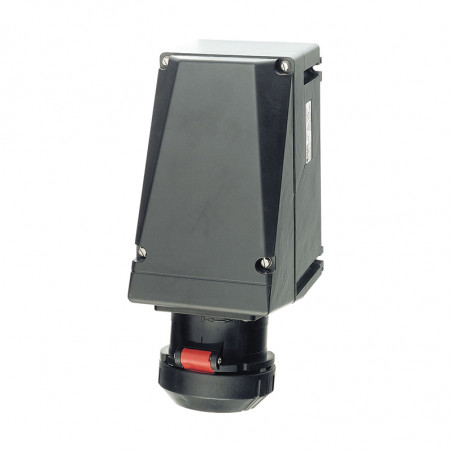

Priza de perete

  • Garnituri de cablu / orificii în carcasă 1 x M25 Ø 17 - 28 mm, 1 x mufă M40
  • Înșurubare din plastic sau 2 x filet metalic M32
  • cu 2 mufe cu șurub de plastic Ex
  • Terminale de conectare 2 x 4-10 mm2
  • Material pentru carcasă poliester armat cu fibră de sticlă


Dop

  • Garnituri de cablu Ø 17-28 mm
  • Terminale de conectare 1,0-6 mm2
  • Material carcasă Poliamidă


Priza portabila

  • Garnituri de cablu Ø 17-28 mm
  • Terminale de conectare 2 x 4-10 mm2
  • Material carcasă Poliamidă


Priza flansa

  • Terminale de conectare 2 x 4-10 mm2
  • Material carcasă Poliamidă

La cerere sunt disponibile versiuni pentru alte tensiuni.
KU = 1 x M40 garnă de plastic pentru Ø 17-28 mm, 1 x M40 Ex șurub cu șurub din plastic
KH = 1 x glanda de plastic M25 pentru Ø 16 -28 mm 1 x glanda de plastic M25 pentru Ø 8 - 17 mm, cu contact auxiliar
ME = 2 x filet metalic M32 cu șurub cu șurub Ex din plastic
1) intervalul de temperatură extins la cerere


Dimensiuni




Detalii despre comanda

Numărul de pini / curent Tensiune h Tip Contact auxiliar Intrări prin cablu Greutate (aprox) Nr produs
4/32 A 200-250 V

9		 Priza de perete - KU 2,3 kg GHG 512 4409 R0001
Priza de perete - ME 2,4 kg GHG 512 4409 R3001
Priza de perete - GH 2,3 kg GHG 512 4409 R3003

Priza flansa

 - - 1,0 kg GHG 512 8409 R0001
Priza portabila - - 1,55 kg GHG 512 3409 R0001
Dop - - 0,55 kg GHG 512 7409 R0001
4/32 A 380-415 V

6		 Priza de perete - KU 2,3 kg GHG 512 4406 R0001
Priza de perete - ME 2,4 kg GHG 512 4406 R3001
Priza de perete Da KH 2,3 kg GHG 512 4406 R0501
Priza de perete - GM 2,4 kg GHG 512 4406 R3003

Priza flansa

 - - 1,0 kg GHG 512 8406 R0001
Priza portabila - - 1,55 kg GHG 512 3406 R0001
Dop - - 0,55 kg GHG 512 7406 R0001
4/32 A 480-500 V

7		 Gniazdo naścienne - KU 2,3 kg GHG 512 4407 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4407 R3001
Gniazdo naścienne - KH 2,3 kg GHG 512 4407 R0501

Priza flansa

 - - 1,0 kg GHG 512 8407 R0001
Priza portabila - - 1,55 kg GHG 512 3407 R0001
Dop - - 0,55 kg GHG 512 7407 R0001
4/32 A 600-690 V

5		 Gniazdo naścienne - KU 1,8 kg GHG 512 4405 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4405 R3001
Gniazdo naścienne - KH 2,3 kg GHG 512 4405 R0501

Priza flansa

 - - 1,0 kg GHG 512 8405 R0001
Priza portabila - - 1,55 kg GHG 512 3405 R0001
Dop - - 0,55 kg GHG 512 7405 R0001
5/32 A 200-250 V
380-415 V

6		 Gniazdo naścienne - KU 2,3 kg GHG 512 4406 R0001
Gniazdo naścienne - ME 2,4 kg GHG 512 4406 R3001
Priza de perete Da KH 2,3 kg GHG 512 4406 R0501
Priza de perete - GM 2,4 kg GHG 512 4406 R3003

Priza flansa

 - - 1,0 kg GHG 512 8406 R0001
Priza portabila - - 1,6 kg GHG 512 3406 R0001
Dop - - 0,6 kg GHG 512 7406 R0001
