Conectori coaxiali de inalta tensiune, seria SHV
Conectori coaxiali de inalta tensiune, seria SHV

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Radiall

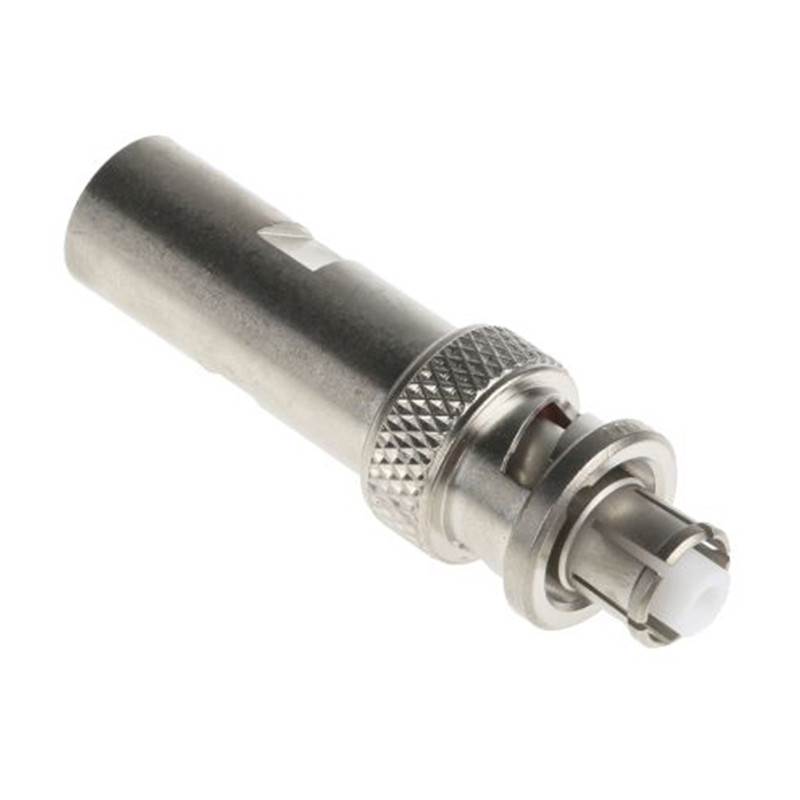

Conectori coaxiali de inalta tensiune, seria SHV

Mufe de siguranță de înaltă tensiune SHV

Pinul de contact și bucșa de contact se află foarte adânc în corpul conectorului, astfel încât este imposibil să atingeți piese sub tensiune atunci când nu sunt conectate. Aceste mufe îndeplinesc cerințele standardului modulului de instrumentare nucleară (NIM), Spec. ND 545, index A.
Recomandat în special pentru acceleratorul liniar și toate aplicațiile care necesită cea mai mare siguranță.

Blocaj Bayonet similar cu BNC, dar nu poate fi înlocuit cu BNC.

Date tehnice:

Standard MIL:
MIL-C-39012
Tensiunea de încercare

- nu este conectat:
10 kV DC 1 min

5 kV 50 Hz 1 min
- conectat:
12 kV DC 1 min

Material:

- corp:
alamă nichelată
- Contacte:
cupru - beriliu, placat cu aur (MIL-G-45204)
- izolare:
PTFE sau polietilenă
Bucsa de contact și știftul de contact așezat permanent
Frecvența de funcționare:
0 - 2GHz
Temperatura de operare:
- 65°C până la 165°C
Impedanța valului:
50 Ω

  Nr produs Descriere
Wtyki bezpieczne wysokonapięciowe SHV R 317 005 000

R 317 005 000

Mufă de cablu
cu sufocare
Cablu tip RG 58 C / U, RG 142 B / U,
Cablu RG 223 / UK Ø 5mm
Impedanță 50 Ω

R 317 072 000

Mufă de cablu
pentru sertizare
Cablu tip RG 58 C / U,
Dimensiunea a = 5,5mm
50 Ω impedanță

R 317 074 000

Mufă de cablu
pentru sertizare
Cablu tip RG 59 B / U
Dimensiunea a = 6,6mm
75 Ω impedanță

R 317 405 000

Ștecher de panou, încorporat
cu guler pătrat
(4 M 2,5 găuri)
terminale de lipit
Impedanță 50 Ω

R 317 580 000

Ștecher de panou, încorporat
montarea în gaură
gaură Ø 9.5mm
terminații de lipit, impermeabile
Impedanță 50 Ω

R 317 720 000

Conector de tranziție
soclu - soclu
cu contacte de priză pentru montare în deschidere

mai puțin
