Producător: MARECHAL ELECTRIC

Conectori cu deconector Ex

Conectori cu deconector

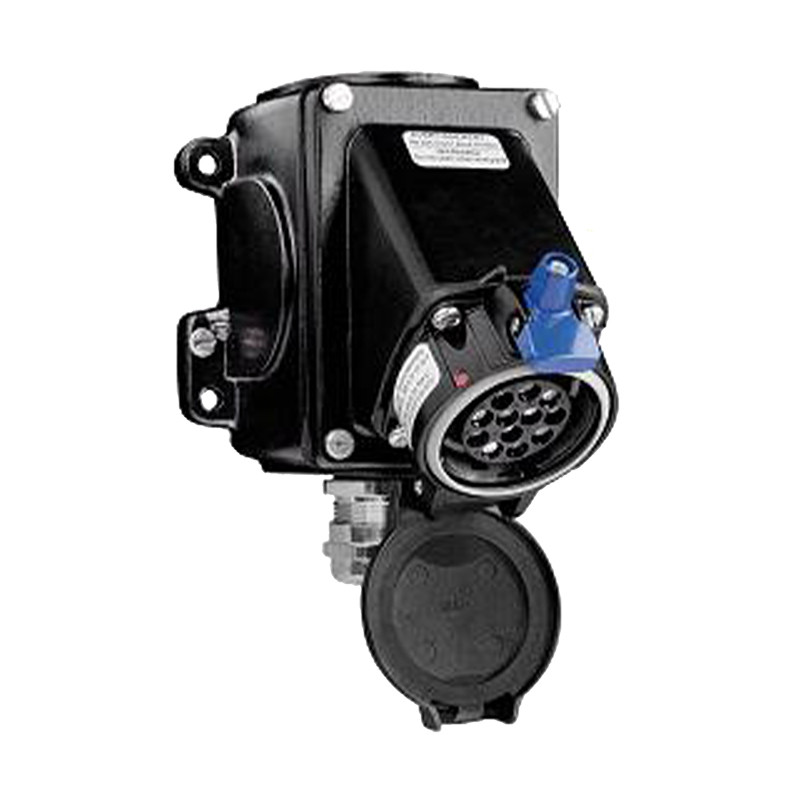

Conectori PXN12C până la 10A cu 11 contacte

  • numărul de contacte: 11+ E
  • Carcasă metalică puternică IK09
  • comutare fără tensiune
  • contacte argintii cu presiune fata
  • Protecție de aprindere "e"
  • certificat conform ATEX 94/9 / CE
  • IEC 60079-0 / -7, IEC 61241-0 / -1
  • IP 66


Accesorii

Priză încorporată Plug-in-încorporat
  A/V Contacte Intrare Ø mm Nr art.   A/V Contacte Intrare Ø mm Nr art.
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M
Priză încastrată Plug-in-încorporat
10 A / 220 V 11 + E     06 M7111 10 A / 220 V 11 + E     06 M9111
Prin priză Prin dop
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M


Conectori DXN37C până la 5A 36 pini

  • numărul de contacte: 36 + E
  • Carcasă metalică puternică IK09
  • comutare fără tensiune
  • contacte argintii cu presiune fata
  • Protecție de aprindere "e"
  • certificat conform ATEX 94/9 / CE
  • IEC 60079-0 / -7, IEC 61241-0 / -1
  • IP 65

Accesorii

Priză încorporată Plug-in-încorporat
  A/V Contacte Intrare Ø mm Nr art.   A/V Contacte Intrare Ø mm Nr art.
5A / 220 V 36 + E M40 16-27 36 M0361 5A / 220 V 36 + E M40 16-27 36 M6361
5 A / 220 V 36 + E M32 12-21 36 M0361 32M 5 A / 220 V 36 + E M32 13-21 36 M6361 32M
Priză încastrată Plug-in-încorporat
5A / 220 V 36 + E     36 M7361 5 A / 220 V 36 + E     36 M9361
Prin priză Prin dop
5 A / 220 V 36 + E M40 16-27 36 M3361 5 A / 220 V 36 + E M40 16-27 36 M1361
5 A / 220 V 36 + E M32 12-21 36 M3361 32M 5 A / 220 V 36 + E M32 12-21 36 M1361 32M


DXN 16A-200A conectori de alimentare cu până la 5 contacte

  • conform IEC / EN 60309-1 și 60309-4
  • construcție foarte compactă
  • carcasă din poliamidă, rezistență la impact IK08
  • contacte argintii cu presiune fata
  • certificat conform ATEX 94/9 / CE
  • protecție de aprindere „ed”
  • IEC 60079-0 / -1 / -7, IEC 61241-0 / -1
  • Conectori DX din metal, 16 la 200A, la cerere
  • IP 66/67


Elemente de bază

Priză încorporată A/V Aranjament de contact Nr art.
16–20 A / 230 V 1 + N + E 25 14015
16–20 A / 400 V 3 + E 25 14013
16–20 A / 400 V 3 + N + E 25 14017
32 A / 230 V 1 + N + E 25 34015
32 A / 400 V 3 + E 25 34013
32 A / 400 V 3 + N + E 25 34017
32 A / 400 V 3 + N + E + 2 st. pom. 25 34017 972
63 A / 230 V 1 + N + E 25 64015
63 A / 400 V 3 + E 25 64013
63 A / 400 V 3 + N + E 25 64017
63 A / 400 V 3 + N + E + 2 st. pom. 25 64017 972

Alte tensiuni la cerere (până la 750 V),
alte combinații de contact
Priză încorporată A/V Aranjament de contact Nr art.
16–20 A / 230 V 1 + N + E 2 518 015
16–20 A / 400 V 3 + E 2 518 013
16–20 A / 400 V 3 + N + E 2 518 017
32 A / 230 V 1 + N + E 2 538 015
32 A / 400 V 3 + E 2 538 013
32 A / 400 V 3 + N + E 2 538 017
32 A / 400 V 3 + N + E + 2 st. pom. 2 538 017 972
63 A / 230 V 1 + N + E 2 568 015
63 A / 400 V 3 + E 2 568 013
63 A / 400 V 3 + N + E 2 568 017
63 A / 400 V 3 + N + E + 2 st. pom. 2 568 017 972

Alte tensiuni la cerere (până la 750 V),
alte combinații de contact


Accesorii

Adaptor pentru suprastructură din material plastic la 30 ° Adaptor de suprastructură modular din material plastic la 70 °
  Capacitatea de încărcare /Intrare Nr art.   Capacitatea de încărcare /Intrare Nr art.
pentru 16–20 A / M20 25 1AB53 pentru 16–20 A / M20 25 1AB58
pentru 32 A / M25 25 3AB53 25P pentru 32 A / M25 25 3AB58
pentru 63 A / M25 25 6AB53 pentru 63 A / M32 25 6AB58
Plastic adaptor încastrat la 30 ° Adaptor modular încastrat din material plastic la 70 °
pentru 16–20 A   25 1A027 pentru 16–20 A   25 1A757
pentru 32 A   25 3A027 pentru 32 A   25 3A757
pentru 63 A   25 6A027 pentru 63 A   25 6A757
Mâner din plastic
pentru 16–20 A / M20 25 1A753
pentru 16–20 A / M25 25 1A253 25P
pentru 32 A / M25 25 3A783
pentru 63 A / M32 25 6A253 32P

Tensiune nominală Secțiune a cablului, max. mm2
  400 V 500 V 690 V wielodrutowy jednodrutowy contacte auxiliare
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 32 A 10 16 -
DXN3 + 2 contacte auxiliare 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63 A 16 25 -

DXN6 + 2 contacte auxiliare

 63 A 63 A - 16 25 2,5


Conectori monopol cu până la 700A la 1000V AC / 1500V DC

  • protecție împotriva șocurilor electrice împotriva pieselor sub tensiune
  • 5 poziții fixate mecanic neschimbate pentru fiecare fază L1, L2, L3, N + E
  • carcasă din IK08 armată cu fibră de sticlă
  • contacte argintii cu presiune fata pentru o transmisie optima a puterii
  • circuitul de curent principal: max. 700 A / 1000 V AC / 1500 V DC, conexiune 95 - 400 mm2
  • circuitul contactelor de curent: max. 6 A / 230 V, conexiune 1,5 - 4 mm2
  • sistem de blocare electromecanic
  • protecție suplimentară cu diferite culori
  • IP66 / 67

Priză încorporată (Fără capăt / cablu) Adaptor de suprastructură modular din material plastic la 70 °
      Nr art.       Nr art.
  L1 4544 001   L1 4548 001
  L2 4544 002   L2 4548 002
  L3 4544 003   L3 4548 003
  N 4544 00N   N 4548 00N
  E 4544 00T   E 4548 00T
  + 4544 00P   + 4548 00P
  - 4544 00M   - 4548 00M
Marcarea culorilor conform codului european Marcarea culorilor conform codului european
Adapter Cablu / mânecă * Nr art. Nr art.
      Nr art.   Secțiunea transversală a cablurilor (mm2) Capătul cablului Bucșe

Pentru ambele prize integrate
și un plug încorporat este recomandat
se montează în jos într-un unghi sau
aplicații adaptor

 454 A027



 95 454 A95 CV 454 A95 DV
  120 454 A12 CV 454 A12 DV
  150 454 A15 CV 454 A15 DV
  185 454 A18 CV 454 A18 DV
  240 454 A24 CV 454 A24 DV
  300 454 A30 CV 454 A30 DV
  400 454 A40 CV 454 A40 DV
Mâner din plastic * Utilizați mânerul pentru a selecta o mânecă
Secțiunea transversală a cablurilor (mm2) Ø Nr art.
95 do 240 / 17-38 mm 454 A753
300 do 400 / 35-48 mm 454 A783


Conector monopol cu până la 680A la 1000V AC / 1500V DC

  • protecție împotriva șocurilor electrice împotriva pieselor sub tensiune
  • 5 poziții fixate mecanic neschimbate pentru fiecare fază L1, L2, L3, N + E
  • carcasă din IK08 armată cu fibră de sticlă
  • contacte argintii cu presiune fata pentru o transmisie optima a puterii
  • circuitul de curent principal: max. 700 A / 1000 V AC / 1500 V DC, conexiune 95 - 400 mm2
  • circuitul contactelor de curent: max. 6 A / 230 V, conexiune 1,5 - 4 mm2
  • sistem de blocare electromecanic
  • protecție suplimentară cu diferite culori
  • IP66 / 67

Priză încastrată Mufă de cablu Nr art.
    Nr art.     18–25 mm
L1 4647 001 L1 4641 001 32P 4641 001 40P 4641 001 50P 4641 001 63P
L2 4647 002 L2 4641 002 32P 4641 002 40P 4641 002 50P 4641 001 63P
L3 4647 003 L3 4641 003 32P 4641 003 40P 4641 003 50P 4641 001 63P
N 4647 00N N 4641 00N 32P 4641 00N 40P 4641 00N 50P 4641 001 63P
E 4647 00T E 4641 00T 32P 4641 00T 40P 4641 00T 50P 4641 001 63P
+ 4647 00P + 4641 00P 32P 4641 00P 40P 4641 00P 50P 4641 001 63P
- 4647 00M - 4641 00M 32P 4641 00M 40P 4641 00M 50P 4641 001 63P
Marcarea culorilor conform codului european Marcarea culorilor conform codului european
Adapter Cablu / mânecă * Nr art. Curent (A)
Blocarea electromecanică se obține datorită micro-switch-ului încorporat, care prin reglarea sursei de alimentare când conectorul este deconectat sau deconectat, crește nivelul de siguranță al întregului dispozitiv. Secțiunea transversală a cablurilor(mm2) Capătul cablului Bucșe 20°C≤Ta≤+40°C
G/D
T5/T56°C		 20°C≤Ta≤+60°C
G/D
T5/T56°C
Pentru a asigura siguranța deplină în medii explozive, se recomandă utilizarea unui dispozitiv de blocare electric. Sistemul de control prezentat face posibilă întreruperea încărcăturii în conformitate cu liniile directoare ATEX (clasa de protecție la aprindere "e"). 70 454 A70 CV 454 A70 DV 290 235
95 454 A95 CV 454 A95 DV 415 335
120 454 A12 CV 454 A12 DV 456 376
150 454 A15 CV 454 A15 DV 493 415
185 454 A18 CV 454 A18 DV 530 450
240 454 A24 CV 454 A24 DV 570 497
300 454 A30 CV 454 A30 DV 620 540
400 454 A40 CV 454 A40 DV 680 600
* Când comandați dopul, selectați manșonul potrivit
