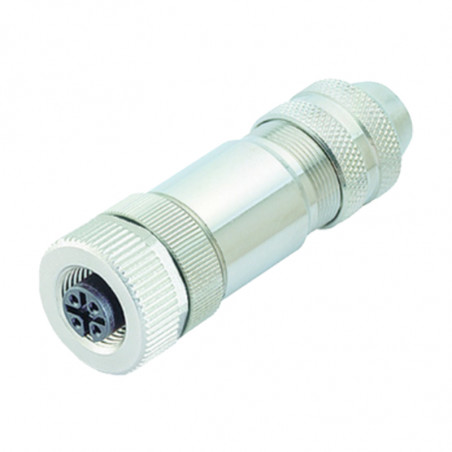

Conectori de control M12

Conectori de control M12

Date tehnice:
Material: conector placat cu nichel
Grad IP: max. IP 66/67
Tipul de protecție: II 1 G Ex ia IIC T6 Ga
Declaraţii CE: AV1-il-C0001
Temperatura de lucru : -40oC ÷ +80oC
Firul conectorului: M12x1
Contacte : farfurie de aur
Secțiunea transversală a sârmei: max. 0,75mm2
Diametrul sârmei: 4-6mm lub 6-8mm.


Dimensiuni

Soclu femel

Mufa

1. maro
2. alb
3. albastru
4 negre

Ștecher mascul

Priză de matrice

1. maro
2. alb
3. albastru
4 negre


Exemple de utilizare:
a) Conexiune cablu-cablu b) Conexiune pentru cutii de borne

Tabelul 1 Conectorii montați pe cablu

Imagine Simbol Descriere Cod Firul conectorului Diametrul glandei
500001* soclu feminin 4 - câmpuri A M12x1 Ø6-8
500002* soclu feminin 4 - câmpuri A M12x1 Ø4-6
500003* soclu feminin 4 - câmpuri B M12x1 Ø4-6
500004* soclu feminin 4 - câmpuri B M12x1 Ø6-8
500005* soclu feminin 4 - câmpuri D M12x1 Ø6-8
500006* soclu feminin 4 - câmpuri D M12x1 Ø4-6
500007* plug mascul 4 - câmpuri A M12x1 Ø4-6
500008* plug mascul 4 - câmpuri A M12x1 Ø6-8
500009* plug mascul 4 - câmpuri B M12x1 Ø6-8
500010* plug mascul 4 - câmpuri B M12x1 Ø4-6
500011* plug mascul 4 - câmpuri D M12x1 Ø4-6
500012* plug mascul 4 - câmpuri D M12x1 Ø6-8

Tabelul 2 Conectorii montați pe panou

Imagine Simbol Descriere Cod

Firul conectorului

Piuliță
500013*

soclu 4 - câmpuri
lungimea cablului 0,5m

A M12x1 M16x1,5
500014*

soclu 4 - câmpuri
lungimea cablului 0,5m

B M12x1 M16x1,5
500015*

soclu 4 - câmpuri
lungimea cablului 0,5m

D M12x1 M16x1,5
500016*

soclu 4 - câmpuri
lungimea cablului 0,5m

A M12x1 M16x1,5
500017*

soclu 4 - câmpuri
lungimea cablului 0,5m

B M12x1 M16x1,5
500018*

soclu 4 - câmpuri
lungimea cablului 0,5m

D M12x1 M16x1,5

Tabel 3

Imagine Simbol Descriere
500019* Capacul conectorului: 500016, 500017, 500018
500020* Capacul conectorului: 500013, 500014, 500015
500021* Capacul conectorului: 500007÷500012
500022* Capacul conectorului: 500001÷500006
