Conectori de circuite imprimate PCB

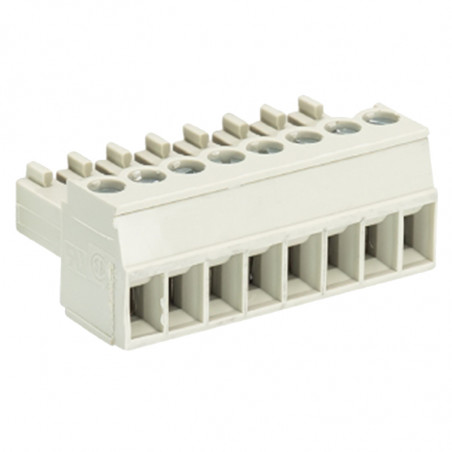

STECHERE, CONEXIUNI ȘURUB, RASTER 3.50/3.81 MM



Date tehnice

Secțiunea nominală a sârmei:
1,5 mm2

Curent nominal: 8A

Interval în secțiune transversală:
0,14 1,5 mm2 un singur miez
Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/..., 8813 BI... WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/...F, 8813 B/...F


Tip 8513 B/..., 8813 BI...

Tip 8513 B/...F, 8813 B/...F
  Direcție de conectare în linie cu cablu   Conectați direcția cu cablul

Tensiune nominală VDE 0110
Date UL

 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Date CSA
 Nr. 22-14 AWG      300 V      5A Nr. 22-14 AWG   300 V    5A
Certificări


  Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm
 Fără descriere Cu descriere Fără descriere Cu descriere
  100 17.40 7.00 3.50 2

25.640.3253.0

25.640.0253.0

25.641.3253.0

25.641.0253.0
  100 20.90 10.50 7.00 3

25.640.3353.0

25.640.0353.0

25.641.3353.0

25.641.0353.0
  50 24.40 14.00 10.50 4

25.640.3453.0

25.640.0453.0

25.641.3453.0

25.641.0453.0
  50 27.90 17.50 14.00 5

25.640.3553.0

25.640.0553.0

25.641.3553.0

25.641.0553.0
  50 31.40 21.00 17.50 6

25.640.3653.0

25.640.0653.0

25.641.3653.0

25.641.0653.0
  50 34.90 24.50 21.00 7

25.640.3753.0

25.640.0753.0

25.641.3753.0

25.641.0753.0
  50 38.40 28.00 24.50 8

25.640.3853.0

25.640.0853.0

25.641.3853.0

25.641.0853.0
  50 41.90 31.50 28.00 9

25.640.3953.0

25.640.0953.0

25.641.3953.0

25.641.0953.0
  50 45.40 35.00 31.50 10

25.640.4053.0

25.640.1053.0

25.641.4053.0

25.641.1053.0
  50 48.90 38.50 35.00 11

25.640.4153.0

25.640.1153.0

25.641.4153.0

25.641.1153.0
  50 52.40 42.00 38.50 12

25.640.4253.0

25.640.1253.0

25.641.4253.0

25.641.1253.0
  50 55.90 45.50 42.00 13

25.640.4353.0

25.640.1353.0

25.641.4353.0

25.641.1353.0
  50 59.40 49.00 45.50 14

25.640.4453.0

25.640.1453.0

25.641.4453.0

25.641.1453.0
  50 62.90 52.50 49.00 15

25.640.4553.0

25.640.1553.0

25.641.4553.0

25.641.1553.0
  50 66.40 56.00 52.50 16

25.640.4653.0

25.640.1653.0

25.641.4653.0

25.641.1653.0
Raster 3.81 mm
 Fără descriere Cu descriere Fără descriere Cu descriere
  100 18.01 8.41 3.81 2

25.620.3253.0

25.620.0253.0

25.621.3253.0

25.621.0253.0
  100 21.82 12.22 7.62 3

25.620.3353.0

25.620.0353.0

25.621.3353.0

25.621.0353.0
  50 25.63 16.03 11.43 4

25.620.3453.0

25.620.0453.0

25.621.3453.0

25.621.0453.0
  50 29.44 19.84 15.24 5

25.620.3553.0

25.620.0553.0

25.621.3553.0

25.621.0553.0
  50 33.25 23.65 19.05 6

25.620.3653.0

25.620.0653.0

25.621.3653.0

25.621.0653.0
  50 37.06 27.46 22.86 7

25.620.3753.0

25.620.0753.0

25.621.3753.0

25.621.0753.0
  50 40.87 31.27 26.67 8

25.620.3853.0

25.620.0853.0

25.621.3853.0

25.621.0853.0
  50 44.68 35.08 30.48 9

25.620.3953.0

25.620.0953.0

25.621.3953.0

25.621.0953.0
  50 48.49 38.89 34.29 10

25.620.4053.0

25.620.1053.0

25.621.4053.0

25.621.1053.0
  50 52.30 42.70 38.10 11

25.620.4153.0

25.620.1153.0

25.621.4153.0

25.621.1153.0
  50 56.11 46.51 41.91 12

25.620.4253.0

25.620.1253.0

25.621.4253.0

25.621.1253.0
  50 59.92 50.32 45.72 13

25.620.4353.0

25.620.1353.0

25.621.4353.0

25.621.1353.0
  50 63.73 54.13 49.53 14

25.620.4453.0

25.620.1453.0

25.621.4453.0

25.621.1453.0
  50 67.54 57.94 53.34 15

25.620.4553.0

25.620.1553.0

25.621.4553.0

25.621.1553.0
  50 71.35 61.75 57.15 16

25.620.4653.0

25.620.1653.0

25.621.4653.0

25.621.1653.0


STECHERE, CONEXIUNI ARC, RASTER 3.50 MM



Date tehnice

Secțiunea nominală a sârmei:
1,5 mm2

Curent nominal: 8A


Interval în secțiune transversală:
0,14 1,5 mm2 un singur miez

Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

 WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 BFK WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 SUFK
VDE0110 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Date UL Nr. 22 -14 AWG     300 V      5A Nr. 22-14 AWG   300 V    5A
Date CSA
Certificări




Buc.

 G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm Tip 8513 BFK Fără descriere Cu descriere Fără descriere Cu descriere
  100 6.90 3.50 2

25.630.3253.0

25.630.0253.0


  100 10.40 7.00 3

25.630.3353.0

25.630.0353.0


  50 13.90 10.50 4

25.630.3453.0

25.630.0453.0


  50 17.40 14.00 5

25.630.3553.0

25.630.0553.0


  50 20.90 17.50 6

25.630.3653.0

25.630.0653.0


  50 24.40 21.00 7

25.630.3753.0

25.630.0753.0


  50 27.90 24.50 8

25.630.3853.0

25.630.0853.0


  50 31.40 28.00 9

25.630.3953.0

25.630.0953.0


  50 34.90 31.50 10

25.630.4053.0

25.630.1053.0


  50 38.40 35.00 11

25.630.4153.0

25.630.1153.0


  50 41.90 38.50 12

25.630.4253.0

25.630.1253.0


  50 45.40 42.00 13

25.630.4353.0

25.630.1353.0


  50 48.90 45.50 14

25.630.4453.0

25.630.1453.0


  50 52.40 49.00 15

25.630.4553.0

25.630.1553.0


  50 55.90 52.50 16

25.630.4653.0

25.630.1653.0


Raster 3.50 mm Typ 8513 SUFK     Fără descriere Cu descriere
  100 8.40 3.50 2

25.642.3253.0

25.642.0253.0
  100 11.90 7.00 3

25.642.3353.0

25.642.0353.0
  50 15.40 10.50 4

25.642.3453.0

25.642.0453.0
  50 18.90 14.00 5

25.642.3553.0

25.642.0553.0
  50 22.40 17.50 6

25.642.3653.0

25.642.0653.0
  50 25.90 21.00 7

25.642.3753.0

25.642.0753.0
  50 29.40 24.50 8

25.642.3853.0

25.642.0853.0
  50 32.90 28.00 9

25.642.3953.0

25.642.0953.0
  50 36.40 31.50 10

25.642.4053.0

25.642.1053.0
  50 39.90 35.00 11

25.642.4153.0

25.642.1153.0
  50 43.40 38.50 12

25.642.4253.0

25.642.1253.0
    46.90 42.00 13

25.642.4353.0

25.642.1353.0
    50.40 45.50 14

25.642.4453.0

25.642.1453.0
    53.90 49.00 15

25.642.4553.0

25.642.1553.0
    57.40 52.50 16

25.642.4653.0

25.642.1653.0
Accesorii:
DIN 5264 A 0.4 X 2.5 5

06.502.4300.0




STECHERE, CONEXIUNI ȘURUB, RASTER 3.81 MM


Date tehnice

Secțiunea nominală a sârmei
1,5 mm2

Curent nominal: 8A
Interval în secțiune transversală:
0,14 1,5 mm2
venă unică

Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VR WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VL

Tensiune nominală VDE 0110
Date UL
Date CSA
Certificări



Tip 8813 BI... VR

Tip 8813 BI... VL
Plug-in directie 90 ° fata de axa cablului Plug-in directie 90 ° fata de axa cablului
Nr. 30-16 AWG    300 V    8A Nr. 30-16 AWG   300 V    8A
Nr. 22-14 AWG    300 V    5A Nr. 22-14 AWG   300 V    5A


  Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.81 mm   Fără descriere Cu descriere Fără descriere Cu descriere
  100 18.01 8.41 3.81 2

25.622.3253.0

25.622.0253.0

25.624.3253.0

25.624.0253.0
  100 21.82 12.22 7.62 3

25.622.3353.0

25.622.0353.0

25.624.3353.0

25.624.0353.0
  50 25.63 16.03 11.43 4

25.622.3453.0

25.622.0453.0

25.624.3453.0

25.624.0453.0
  50 29.44 19.84 15.24 5

25.622.3553.0

25.622.0553.0

25.624.3553.0

25.624.0553.0
  50 33.25 23.65 19.05 6

25.622.3653.0

25.622.0653.0

25.624.3653.0

25.624.0653.0
  50 37.06 27.46 22.86 7

25.622.3753.0

25.622.0753.0

25.624.3753.0

25.624.0753.0
  50 40.87 31.27 26.67 8

25.622.3853.0

25.622.0853.0

25.624.3853.0

25.624.0853.0
  50 44.68 35.08 30.48 9

25.622.3953.0

25.622.0953.0

25.624.3953.0

25.624.0953.0
  50 48.49 38.89 34.29 10

25.622.4053.0

25.622.1053.0

25.624.4053.0

25.624.1053.0
  50 52.30 42.70 38.10 11

25.622.4153.0

25.622.1153.0

25.624.4153.0

25.624.1153.0
  50 56.11 46.51 41.91 12

25.622.4253.0

25.622.1253.0

25.624.4253.0

25.624.1253.0
  50 59.92 50.32 45.72 13

25.622.4353.0

25.622.1353.0

25.624.4353.0

25.624.1353.0
  50 63.73 54.13 49.53 14

25.622.4453.0

25.622.1453.0

25.624.4453.0

25.624.1453.0
  50 67.54 57.94 53.34 15

25.622.4553.0

25.622.1553.0

25.624.4553.0

25.624.1553.0
  50 71.35 61.75 57.15 16

25.622.4653.0

25.622.1653.0

25.624.4653.0

25.624.1653.0

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM z kołnierzem śrubowym Typ 8813 B/...VRF WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Z kołnierzem śrubowym Typ 8813B/ VLF
cu flanșă cu șurub     cu flanșă cu șurub
Tip 8813 B/...VRF

Tip 8813 B/...VLF


Plug-in directie 90 ° fata de axa cablului   Plug-in directie 90 ° fata de axa cablului

Nr. 30-16 AWG 300 V 8A Nr. 30-16 AWG 300 V 8A
Nr. 22-14 AWG 300 V 5A Nr. 22-14 AWG 300 V 5A


  Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.81 mm   Fără descriere Cu descriere Fără descriere Cu descriere
  100 18.01 8.41 3.81 2

25.623.3253.0

25.623.0253.0

25.625.3253.0

25.625.0253.0
  100 21.82 12.22 7.62 3

25.623.3353.0

25.623.0353.0

25.625.3353.0

25.625.0353.0
  50 25.63 16.03 11.43 4

25.623.3453.0

25.623.0453.0

25.625.3453.0

25.625.0453.0
  50 29.44 19.84 15.24 5

25.623.3553.0

25.623.0553.0

25.625.3553.0

25.625.0553.0
  50 33.25 23.65 19.05 6

25.623.3653.0

25.623.0653.0

25.625.3653.0

25.625.0653.0
  50 37.06 27.46 22.86 7

25.623.3753.0

25.623.0753.0

25.625.3753.0

25.625.0753.0
  50 40.87 31.27 26.67 8

25.623.3853.0

25.623.0853.0

25.625.3853.0

25.625.0853.0
  50 44.68 35.08 30.48 9

25.623.3953.0

25.623.0953.0

25.625.3953.0

25.625.0953.0
  50 48.49 38.89 34.29 10

25.623.4053.0

25.623.1053.0

25.625.4053.0

25.625.1053.0
  50 52.30 42.70 38.10 11

25.623.4153.0

25.623.1153.0

25.625.4153.0

25.625.1153.0
  50 56.11 46.51 41.91 12

25.623.4253.0

25.623.1253.0

25.625.4253.0

25.625.1253.0
  50 59.92 50.32 45.72 13

25.623.4353.0

25.623.1353.0

25.625.4353.0

25.625.1353.0
  50 63.73 54.13 49.53 14

25.623.4453.0

25.623.1453.0

25.625.4453.0

25.625.1453.0
  50 67.54 57.94 53.34 15

25.623.4553.0

25.623.1553.0

25.625.4553.0

25.625.1553.0
  50 71.35 61.75 57.15 16

25.623.4653.0

25.640.1653.0

25.625.4653.0

25.625.1653.0


PRIZĂ, RASTER 3.50/3.81 MM



Date tehnice

Curent nominal: 8A

Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

Tensiune nominală VDE0110
Date UL
Date CSA


 GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... G, 8813 SI... G GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... W, 8813 SI... W
Pini de lipit 0.8 x 0.8 mm Pini de lipit 0.8 x 0.8 mm
Diametrul găurii  Ø 1.2 mm Diametrul găurii Ø 1.2 mm

Tip 8513 SI... G, 8813 SI... G

Tip 8513 SI... W, 8813 SI... W
Conexiune verticală la PCB Conexiune orizontală la PCB
           300 V     8A           300 V         8A
           300 V     5A           300 V         5A


   Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm   Fără descriere   Cu descriere
  100 17.40 8.40 3.50 2

25.646.0253.0



25.647.0253.0
  100 20.90 11.90 7.00 3

25.646.0353.0



25.647.0353.0
  50 24.40 15.40 10.50 4

25.646.0453.0



25.647.0453.0
  50 27.90 18.90 14.00 5

25.646.0553.0



25.647.0553.0
  50 31.40 22.40 17.50 6

25.646.0653.0



25.647.0653.0
  50 34.90 25.90 21.00 7

25.646.0753.0



25.647.0753.0
  50 38.40 29.40 24.50 8

25.646.0853.0



25.647.0853.0
  50 41.90 32.90 28.00 9

25.646.0953.0



25.647.0953.0
  50 45.40 36.40 31.50 10

25.646.1053.0



25.647.1053.0
  50 48.90 39.90 35.00 11

25.646.1153.0



25.647.1153.0
  50 52.40 43.40 38.50 12

25.646.1253.0



25.647.1253.0
  50 55.90 46.90 42.00 13

25.646.1353.0



25.647.1353.0
  50 59.40 50.40 45.50 14

25.646.1453.0



25.647.1453.0
  50 62.90 53.90 49.00 15

25.646.1553.0



25.647.1553.0
  50 66.40 57.40 52.50 16

25.646.1653.0



25.647.1653.0
Raster 3.81 mm   Fără descriere   Cu descriere
  100 18.01 9.01 3.81 2

25.626.0253.0



25.627.0253.0
  100 21.82 12.82 7.62 3

25.626.0353.0



25.627.0353.0
  50 25.63 16.63 11.43 4

25.626.0453.0



25.627.0453.0
  50 29.44 20.44 15.24 5

25.626.0553.0



25.627.0553.0
  50 33.25 24.25 19.05 6

25.626.0653.0



25.627.0653.0
  50 37.06 28.06 22.86 7

25.626.0753.0



25.627.0753.0
  50 40.87 31.87 26.67 8

25.626.0853.0



25.627.0853.0
  50 44.68 35.68 30.48 9

25.626.0953.0



25.627.0953.0
  50 48.49 39.49 34.29 10

25.626.1053.0



25.627.1053.0
  50 52.30 43.30 38.10 11

25.626.1153.0



25.627.1153.0
  50 56.11 47.11 41.91 12

25.626.1253.0



25.627.1253.0
  50 59.92 50.92 45.72 13

25.626.1353.0



25.627.1353.0
  50 63.73 54.73 49.53 14

25.626.1453.0



25.627.1453.0
  50 67.54 58.54 53.34 15

25.626.1553.0



25.627.1553.0
  50 71.35 62.35 57.15 16

25.626.1653.0



25.627.1653.0
Accesorii:






Pinii de cod 100

05.561.0053.0



05.561.0053.0


GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... GF, 8813 SI... GF GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... WF, 8813 SI... WF
cu flanșă cu șurub
cu flanșă cu șurub
Pini de lipit 0.8 x 0.8 mm
Diametrul găurii Ø 1.2 mm
Pini de lipit 0.8 x 0.8 mm
Diametrul găurii Ø 1.2 mm

Tip 8513 SI... GF, 8813 SI... GF

Tip 8513 SI... WF, 8813 SI... WF
Połączenie pionowe do płytki PCB
Połączenie poziome do płytki PCB
Date UL
300 V
BA
      300 V         8A
Date CSA
300 V
5A
      300 V         5A

   Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm   Fără descriere   Cu descriere
  100 17.40 8.40 3.50 2

25.646.3253.0



25.647.3253.0


  100 20.90 11.90 7.00 3

25.646.3353.0



25.647.3353.0


  50 24.40 15.40 10.50 4

25.646.3453.0



25.647.3453.0


  50 27.90 18.90 14.00 5

25.646.3553.0



25.647.3553.0


  50 31.40 22.40 17.50 6

25.646.3653.0



25.647.3653.0


  50 34.90 25.90 21.00 7

25.646.3753.0



25.647.3753.0


  50 38.40 29.40 24.50 8

25.646.3853.0



25.647.3853.0


  50 41.90 32.90 28.00 9

25.646.3953.0



25.647.3953.0


  50 45.40 36.40 31.50 10

25.646.4053.0



25.647.4053.0


  50 48.90 39.90 35.00 11

25.646.4153.0



25.647.4153.0


  50 52.40 43.40 38.50 12

25.646.4253.0



25.647.4253.0


  50 55.90 46.90 42.00 13

25.646.4353.0



25.647.4353.0


  50 59.40 50.40 45.50 14

25.646.4453.0



25.647.4453.0


  50 62.90 53.90 49.00 15

25.646.4553.0



25.647.4553J)


  50 66.40 57.40 52.50 16

25.646.4653.0



25.647.4653.0


Raster 3.81 mm   Fără descriere   Cu descriere
  100 18.01 9.01 3.81 2

25.626.3253.0



25.627.3253.0


  100 21.82 12.82 7.62 3

25.626.3353.0



25.627.3353.0


  50 25.63 16.63 11.43 4

25.626.3453.0



25.627.3453.0


  50 29.44 20.44 15.24 5

25.626.3553.0



25.627.3553.0


  50 33.25 24.25 19.05 6

25.626.3653.0



25.627.3653.0


  50 37.06 28.06 22.86 7

25.626.3753.0



25.627.3753.0


  50 40.87 31.87 26.67 8

25.626.3853.0



25.627.3853.0


  50 44.68 35.68 30.48 9

25.626.3953.0



25.627.3953.0


  50 48.49 39.49 34.29 10

25.626.4053.0



25.627.4053.0


  50 52.30 43.30 38.10 11

25.626.4153.0



25.627.4153.0


  50 56.11 47.11 41.91 12

25.626.4253.0



25.627.4253.0


  50 59.92 50.92 45.72 13

25.626.4353.0



25.627.4353.0


  50 63.73 54.73 49.53 14

25.626.4453.0



25.627.4453.0


  50 67.54 58.54 53.34 15

25.626.4553.0



25.627.4553.0


  50 71.35 62.35 57.15 16

25.626.4653.0



25.627.4653.0


Accesorii:








Pinii de cod 100

05.561.0053.0



05.561.0053.0


mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

STECHERE, CONEXIUNI ȘURUB, RASTER 3.50/3.81 MM



Date tehnice

Secțiunea nominală a sârmei:
1,5 mm2

Curent nominal: 8A

Interval în secțiune transversală:
0,14 1,5 mm2 un singur miez
Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/..., 8813 BI... WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM Typ 8513 B/...F, 8813 B/...F


Tip 8513 B/..., 8813 BI...

Tip 8513 B/...F, 8813 B/...F
  Direcție de conectare în linie cu cablu   Conectați direcția cu cablul

Tensiune nominală VDE 0110
Date UL

 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Date CSA
 Nr. 22-14 AWG      300 V      5A Nr. 22-14 AWG   300 V    5A
Certificări


  Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm
 Fără descriere Cu descriere Fără descriere Cu descriere
  100 17.40 7.00 3.50 2

25.640.3253.0

25.640.0253.0

25.641.3253.0

25.641.0253.0
  100 20.90 10.50 7.00 3

25.640.3353.0

25.640.0353.0

25.641.3353.0

25.641.0353.0
  50 24.40 14.00 10.50 4

25.640.3453.0

25.640.0453.0

25.641.3453.0

25.641.0453.0
  50 27.90 17.50 14.00 5

25.640.3553.0

25.640.0553.0

25.641.3553.0

25.641.0553.0
  50 31.40 21.00 17.50 6

25.640.3653.0

25.640.0653.0

25.641.3653.0

25.641.0653.0
  50 34.90 24.50 21.00 7

25.640.3753.0

25.640.0753.0

25.641.3753.0

25.641.0753.0
  50 38.40 28.00 24.50 8

25.640.3853.0

25.640.0853.0

25.641.3853.0

25.641.0853.0
  50 41.90 31.50 28.00 9

25.640.3953.0

25.640.0953.0

25.641.3953.0

25.641.0953.0
  50 45.40 35.00 31.50 10

25.640.4053.0

25.640.1053.0

25.641.4053.0

25.641.1053.0
  50 48.90 38.50 35.00 11

25.640.4153.0

25.640.1153.0

25.641.4153.0

25.641.1153.0
  50 52.40 42.00 38.50 12

25.640.4253.0

25.640.1253.0

25.641.4253.0

25.641.1253.0
  50 55.90 45.50 42.00 13

25.640.4353.0

25.640.1353.0

25.641.4353.0

25.641.1353.0
  50 59.40 49.00 45.50 14

25.640.4453.0

25.640.1453.0

25.641.4453.0

25.641.1453.0
  50 62.90 52.50 49.00 15

25.640.4553.0

25.640.1553.0

25.641.4553.0

25.641.1553.0
  50 66.40 56.00 52.50 16

25.640.4653.0

25.640.1653.0

25.641.4653.0

25.641.1653.0
Raster 3.81 mm
 Fără descriere Cu descriere Fără descriere Cu descriere
  100 18.01 8.41 3.81 2

25.620.3253.0

25.620.0253.0

25.621.3253.0

25.621.0253.0
  100 21.82 12.22 7.62 3

25.620.3353.0

25.620.0353.0

25.621.3353.0

25.621.0353.0
  50 25.63 16.03 11.43 4

25.620.3453.0

25.620.0453.0

25.621.3453.0

25.621.0453.0
  50 29.44 19.84 15.24 5

25.620.3553.0

25.620.0553.0

25.621.3553.0

25.621.0553.0
  50 33.25 23.65 19.05 6

25.620.3653.0

25.620.0653.0

25.621.3653.0

25.621.0653.0
  50 37.06 27.46 22.86 7

25.620.3753.0

25.620.0753.0

25.621.3753.0

25.621.0753.0
  50 40.87 31.27 26.67 8

25.620.3853.0

25.620.0853.0

25.621.3853.0

25.621.0853.0
  50 44.68 35.08 30.48 9

25.620.3953.0

25.620.0953.0

25.621.3953.0

25.621.0953.0
  50 48.49 38.89 34.29 10

25.620.4053.0

25.620.1053.0

25.621.4053.0

25.621.1053.0
  50 52.30 42.70 38.10 11

25.620.4153.0

25.620.1153.0

25.621.4153.0

25.621.1153.0
  50 56.11 46.51 41.91 12

25.620.4253.0

25.620.1253.0

25.621.4253.0

25.621.1253.0
  50 59.92 50.32 45.72 13

25.620.4353.0

25.620.1353.0

25.621.4353.0

25.621.1353.0
  50 63.73 54.13 49.53 14

25.620.4453.0

25.620.1453.0

25.621.4453.0

25.621.1453.0
  50 67.54 57.94 53.34 15

25.620.4553.0

25.620.1553.0

25.621.4553.0

25.621.1553.0
  50 71.35 61.75 57.15 16

25.620.4653.0

25.620.1653.0

25.621.4653.0

25.621.1653.0


STECHERE, CONEXIUNI ARC, RASTER 3.50 MM



Date tehnice

Secțiunea nominală a sârmei:
1,5 mm2

Curent nominal: 8A


Interval în secțiune transversală:
0,14 1,5 mm2 un singur miez

Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

 WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 BFK WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM Typ 8513 SUFK
VDE0110 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Date UL Nr. 22 -14 AWG     300 V      5A Nr. 22-14 AWG   300 V    5A
Date CSA
Certificări




Buc.

 G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm Tip 8513 BFK Fără descriere Cu descriere Fără descriere Cu descriere
  100 6.90 3.50 2

25.630.3253.0

25.630.0253.0


  100 10.40 7.00 3

25.630.3353.0

25.630.0353.0


  50 13.90 10.50 4

25.630.3453.0

25.630.0453.0


  50 17.40 14.00 5

25.630.3553.0

25.630.0553.0


  50 20.90 17.50 6

25.630.3653.0

25.630.0653.0


  50 24.40 21.00 7

25.630.3753.0

25.630.0753.0


  50 27.90 24.50 8

25.630.3853.0

25.630.0853.0


  50 31.40 28.00 9

25.630.3953.0

25.630.0953.0


  50 34.90 31.50 10

25.630.4053.0

25.630.1053.0


  50 38.40 35.00 11

25.630.4153.0

25.630.1153.0


  50 41.90 38.50 12

25.630.4253.0

25.630.1253.0


  50 45.40 42.00 13

25.630.4353.0

25.630.1353.0


  50 48.90 45.50 14

25.630.4453.0

25.630.1453.0


  50 52.40 49.00 15

25.630.4553.0

25.630.1553.0


  50 55.90 52.50 16

25.630.4653.0

25.630.1653.0


Raster 3.50 mm Typ 8513 SUFK     Fără descriere Cu descriere
  100 8.40 3.50 2

25.642.3253.0

25.642.0253.0
  100 11.90 7.00 3

25.642.3353.0

25.642.0353.0
  50 15.40 10.50 4

25.642.3453.0

25.642.0453.0
  50 18.90 14.00 5

25.642.3553.0

25.642.0553.0
  50 22.40 17.50 6

25.642.3653.0

25.642.0653.0
  50 25.90 21.00 7

25.642.3753.0

25.642.0753.0
  50 29.40 24.50 8

25.642.3853.0

25.642.0853.0
  50 32.90 28.00 9

25.642.3953.0

25.642.0953.0
  50 36.40 31.50 10

25.642.4053.0

25.642.1053.0
  50 39.90 35.00 11

25.642.4153.0

25.642.1153.0
  50 43.40 38.50 12

25.642.4253.0

25.642.1253.0
    46.90 42.00 13

25.642.4353.0

25.642.1353.0
    50.40 45.50 14

25.642.4453.0

25.642.1453.0
    53.90 49.00 15

25.642.4553.0

25.642.1553.0
    57.40 52.50 16

25.642.4653.0

25.642.1653.0
Accesorii:
DIN 5264 A 0.4 X 2.5 5

06.502.4300.0




STECHERE, CONEXIUNI ȘURUB, RASTER 3.81 MM


Date tehnice

Secțiunea nominală a sârmei
1,5 mm2

Curent nominal: 8A
Interval în secțiune transversală:
0,14 1,5 mm2
venă unică

Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

 WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VR WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Typ 8813 BI... VL

Tensiune nominală VDE 0110
Date UL
Date CSA
Certificări



Tip 8813 BI... VR

Tip 8813 BI... VL
Plug-in directie 90 ° fata de axa cablului Plug-in directie 90 ° fata de axa cablului
Nr. 30-16 AWG    300 V    8A Nr. 30-16 AWG   300 V    8A
Nr. 22-14 AWG    300 V    5A Nr. 22-14 AWG   300 V    5A


  Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.81 mm   Fără descriere Cu descriere Fără descriere Cu descriere
  100 18.01 8.41 3.81 2

25.622.3253.0

25.622.0253.0

25.624.3253.0

25.624.0253.0
  100 21.82 12.22 7.62 3

25.622.3353.0

25.622.0353.0

25.624.3353.0

25.624.0353.0
  50 25.63 16.03 11.43 4

25.622.3453.0

25.622.0453.0

25.624.3453.0

25.624.0453.0
  50 29.44 19.84 15.24 5

25.622.3553.0

25.622.0553.0

25.624.3553.0

25.624.0553.0
  50 33.25 23.65 19.05 6

25.622.3653.0

25.622.0653.0

25.624.3653.0

25.624.0653.0
  50 37.06 27.46 22.86 7

25.622.3753.0

25.622.0753.0

25.624.3753.0

25.624.0753.0
  50 40.87 31.27 26.67 8

25.622.3853.0

25.622.0853.0

25.624.3853.0

25.624.0853.0
  50 44.68 35.08 30.48 9

25.622.3953.0

25.622.0953.0

25.624.3953.0

25.624.0953.0
  50 48.49 38.89 34.29 10

25.622.4053.0

25.622.1053.0

25.624.4053.0

25.624.1053.0
  50 52.30 42.70 38.10 11

25.622.4153.0

25.622.1153.0

25.624.4153.0

25.624.1153.0
  50 56.11 46.51 41.91 12

25.622.4253.0

25.622.1253.0

25.624.4253.0

25.624.1253.0
  50 59.92 50.32 45.72 13

25.622.4353.0

25.622.1353.0

25.624.4353.0

25.624.1353.0
  50 63.73 54.13 49.53 14

25.622.4453.0

25.622.1453.0

25.624.4453.0

25.624.1453.0
  50 67.54 57.94 53.34 15

25.622.4553.0

25.622.1553.0

25.624.4553.0

25.624.1553.0
  50 71.35 61.75 57.15 16

25.622.4653.0

25.622.1653.0

25.624.4653.0

25.624.1653.0

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM z kołnierzem śrubowym Typ 8813 B/...VRF WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM Z kołnierzem śrubowym Typ 8813B/ VLF
cu flanșă cu șurub     cu flanșă cu șurub
Tip 8813 B/...VRF

Tip 8813 B/...VLF


Plug-in directie 90 ° fata de axa cablului   Plug-in directie 90 ° fata de axa cablului

Nr. 30-16 AWG 300 V 8A Nr. 30-16 AWG 300 V 8A
Nr. 22-14 AWG 300 V 5A Nr. 22-14 AWG 300 V 5A


  Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.81 mm   Fără descriere Cu descriere Fără descriere Cu descriere
  100 18.01 8.41 3.81 2

25.623.3253.0

25.623.0253.0

25.625.3253.0

25.625.0253.0
  100 21.82 12.22 7.62 3

25.623.3353.0

25.623.0353.0

25.625.3353.0

25.625.0353.0
  50 25.63 16.03 11.43 4

25.623.3453.0

25.623.0453.0

25.625.3453.0

25.625.0453.0
  50 29.44 19.84 15.24 5

25.623.3553.0

25.623.0553.0

25.625.3553.0

25.625.0553.0
  50 33.25 23.65 19.05 6

25.623.3653.0

25.623.0653.0

25.625.3653.0

25.625.0653.0
  50 37.06 27.46 22.86 7

25.623.3753.0

25.623.0753.0

25.625.3753.0

25.625.0753.0
  50 40.87 31.27 26.67 8

25.623.3853.0

25.623.0853.0

25.625.3853.0

25.625.0853.0
  50 44.68 35.08 30.48 9

25.623.3953.0

25.623.0953.0

25.625.3953.0

25.625.0953.0
  50 48.49 38.89 34.29 10

25.623.4053.0

25.623.1053.0

25.625.4053.0

25.625.1053.0
  50 52.30 42.70 38.10 11

25.623.4153.0

25.623.1153.0

25.625.4153.0

25.625.1153.0
  50 56.11 46.51 41.91 12

25.623.4253.0

25.623.1253.0

25.625.4253.0

25.625.1253.0
  50 59.92 50.32 45.72 13

25.623.4353.0

25.623.1353.0

25.625.4353.0

25.625.1353.0
  50 63.73 54.13 49.53 14

25.623.4453.0

25.623.1453.0

25.625.4453.0

25.625.1453.0
  50 67.54 57.94 53.34 15

25.623.4553.0

25.623.1553.0

25.625.4553.0

25.625.1553.0
  50 71.35 61.75 57.15 16

25.623.4653.0

25.640.1653.0

25.625.4653.0

25.625.1653.0


PRIZĂ, RASTER 3.50/3.81 MM



Date tehnice

Curent nominal: 8A

Tensiune de avarie 125 V / 2,5 kV / 3 categoria III
Tensiune de defecțiune 250 V / 2,5 kV / 2 categoria II
* 690 V / 2,5 kV / 1 tensiune de avarie categoria I

* max. 600V pentru conectori neamplificati sau tensiune de avarie
≤ 3 kV pentru L ≥ 2,00 mm și ≤ 2,5 kV pentru 2,0 mm > L ≥ 1,5 mm

Tensiune nominală VDE0110
Date UL
Date CSA


 GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... G, 8813 SI... G GNIAZDA, RASTER 3.50/3.81 MM Type 8513 SI... W, 8813 SI... W
Pini de lipit 0.8 x 0.8 mm Pini de lipit 0.8 x 0.8 mm
Diametrul găurii  Ø 1.2 mm Diametrul găurii Ø 1.2 mm

Tip 8513 SI... G, 8813 SI... G

Tip 8513 SI... W, 8813 SI... W
Conexiune verticală la PCB Conexiune orizontală la PCB
           300 V     8A           300 V         8A
           300 V     5A           300 V         5A


   Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm   Fără descriere   Cu descriere
  100 17.40 8.40 3.50 2

25.646.0253.0



25.647.0253.0
  100 20.90 11.90 7.00 3

25.646.0353.0



25.647.0353.0
  50 24.40 15.40 10.50 4

25.646.0453.0



25.647.0453.0
  50 27.90 18.90 14.00 5

25.646.0553.0



25.647.0553.0
  50 31.40 22.40 17.50 6

25.646.0653.0



25.647.0653.0
  50 34.90 25.90 21.00 7

25.646.0753.0



25.647.0753.0
  50 38.40 29.40 24.50 8

25.646.0853.0



25.647.0853.0
  50 41.90 32.90 28.00 9

25.646.0953.0



25.647.0953.0
  50 45.40 36.40 31.50 10

25.646.1053.0



25.647.1053.0
  50 48.90 39.90 35.00 11

25.646.1153.0



25.647.1153.0
  50 52.40 43.40 38.50 12

25.646.1253.0



25.647.1253.0
  50 55.90 46.90 42.00 13

25.646.1353.0



25.647.1353.0
  50 59.40 50.40 45.50 14

25.646.1453.0



25.647.1453.0
  50 62.90 53.90 49.00 15

25.646.1553.0



25.647.1553.0
  50 66.40 57.40 52.50 16

25.646.1653.0



25.647.1653.0
Raster 3.81 mm   Fără descriere   Cu descriere
  100 18.01 9.01 3.81 2

25.626.0253.0



25.627.0253.0
  100 21.82 12.82 7.62 3

25.626.0353.0



25.627.0353.0
  50 25.63 16.63 11.43 4

25.626.0453.0



25.627.0453.0
  50 29.44 20.44 15.24 5

25.626.0553.0



25.627.0553.0
  50 33.25 24.25 19.05 6

25.626.0653.0



25.627.0653.0
  50 37.06 28.06 22.86 7

25.626.0753.0



25.627.0753.0
  50 40.87 31.87 26.67 8

25.626.0853.0



25.627.0853.0
  50 44.68 35.68 30.48 9

25.626.0953.0



25.627.0953.0
  50 48.49 39.49 34.29 10

25.626.1053.0



25.627.1053.0
  50 52.30 43.30 38.10 11

25.626.1153.0



25.627.1153.0
  50 56.11 47.11 41.91 12

25.626.1253.0



25.627.1253.0
  50 59.92 50.92 45.72 13

25.626.1353.0



25.627.1353.0
  50 63.73 54.73 49.53 14

25.626.1453.0



25.627.1453.0
  50 67.54 58.54 53.34 15

25.626.1553.0



25.627.1553.0
  50 71.35 62.35 57.15 16

25.626.1653.0



25.627.1653.0
Accesorii:






Pinii de cod 100

05.561.0053.0



05.561.0053.0


GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... GF, 8813 SI... GF GNIAZDA, RASTER 3.50/3.81 MM z kołnierzem śrubowym Type 8513 SI... WF, 8813 SI... WF
cu flanșă cu șurub
cu flanșă cu șurub
Pini de lipit 0.8 x 0.8 mm
Diametrul găurii Ø 1.2 mm
Pini de lipit 0.8 x 0.8 mm
Diametrul găurii Ø 1.2 mm

Tip 8513 SI... GF, 8813 SI... GF

Tip 8513 SI... WF, 8813 SI... WF
Połączenie pionowe do płytki PCB
Połączenie poziome do płytki PCB
Date UL
300 V
BA
      300 V         8A
Date CSA
300 V
5A
      300 V         5A

   Buc. GFL G T Domenii Nr Catalog Nr Catalog Nr Catalog Nr Catalog
Raster 3.50 mm   Fără descriere   Cu descriere
  100 17.40 8.40 3.50 2

25.646.3253.0



25.647.3253.0


  100 20.90 11.90 7.00 3

25.646.3353.0



25.647.3353.0


  50 24.40 15.40 10.50 4

25.646.3453.0



25.647.3453.0


  50 27.90 18.90 14.00 5

25.646.3553.0



25.647.3553.0


  50 31.40 22.40 17.50 6

25.646.3653.0



25.647.3653.0


  50 34.90 25.90 21.00 7

25.646.3753.0



25.647.3753.0


  50 38.40 29.40 24.50 8

25.646.3853.0



25.647.3853.0


  50 41.90 32.90 28.00 9

25.646.3953.0



25.647.3953.0


  50 45.40 36.40 31.50 10

25.646.4053.0



25.647.4053.0


  50 48.90 39.90 35.00 11

25.646.4153.0



25.647.4153.0


  50 52.40 43.40 38.50 12

25.646.4253.0



25.647.4253.0


  50 55.90 46.90 42.00 13

25.646.4353.0



25.647.4353.0


  50 59.40 50.40 45.50 14

25.646.4453.0



25.647.4453.0


  50 62.90 53.90 49.00 15

25.646.4553.0



25.647.4553J)


  50 66.40 57.40 52.50 16

25.646.4653.0



25.647.4653.0


Raster 3.81 mm   Fără descriere   Cu descriere
  100 18.01 9.01 3.81 2

25.626.3253.0



25.627.3253.0


  100 21.82 12.82 7.62 3

25.626.3353.0



25.627.3353.0


  50 25.63 16.63 11.43 4

25.626.3453.0



25.627.3453.0


  50 29.44 20.44 15.24 5

25.626.3553.0



25.627.3553.0


  50 33.25 24.25 19.05 6

25.626.3653.0



25.627.3653.0


  50 37.06 28.06 22.86 7

25.626.3753.0



25.627.3753.0


  50 40.87 31.87 26.67 8

25.626.3853.0



25.627.3853.0


  50 44.68 35.68 30.48 9

25.626.3953.0



25.627.3953.0


  50 48.49 39.49 34.29 10

25.626.4053.0



25.627.4053.0


  50 52.30 43.30 38.10 11

25.626.4153.0



25.627.4153.0


  50 56.11 47.11 41.91 12

25.626.4253.0



25.627.4253.0


  50 59.92 50.92 45.72 13

25.626.4353.0



25.627.4353.0


  50 63.73 54.73 49.53 14

25.626.4453.0



25.627.4453.0


  50 67.54 58.54 53.34 15

25.626.4553.0



25.627.4553.0


  50 71.35 62.35 57.15 16

25.626.4653.0



25.627.4653.0


Accesorii:








Pinii de cod 100

05.561.0053.0



05.561.0053.0


mai puțin
Citeste mai mult
Comentarii (0)
