Producător: Phase 3 Connectors ltd

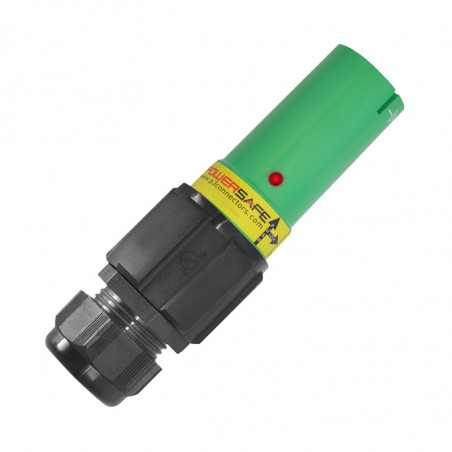

Conectori tip Powerlock

Conectori tip Powerlock

Conectoarele Powerlock sunt utilizate pentru a transfera curenți mari (până la 800A) pe dispozitive mobile  . Acestea sunt cel mai adesea utilizate în generatoarele electrice, comutatoarele, transformatoarele, precum și instalațiile de energie eoliană și solară. Contactele izolate ale prizei și ale dopului elimină contactul accidental cu piesele sub tensiune

  • curent maxim de lucru 800A
  • codată color și protejată mecanic pentru a preveni confuzia la conectarea cablurilor
  • ignifug (UL94-V0)
  • mecanism de blocare care previne deconectarea accidentală sub sarcină
  • contactele izolate ale prizei și dopul elimină contactul accidental cu piesele sub tensiune
  • grad de protecție IP67
  • conexiunea posibilă a unui fir de la 25 mm² la 300 mm² și alegerea unui terminal de sertizare sau șurub
  • suprafață de contact în mai multe puncte
  • carcasă cu impact mare
  • rezistență la temperatură ridicată a materialelor utilizate
  • sistem integrat care elimină încordarea pe cablu
  • glande de cablu în conformitate cu standardul metric
  • nu sunt necesare unelte speciale pentru asamblare
  • mâner din cauciuc pentru conectare ușoară și protecție împotriva impactului
  • capace de protecție din cauciuc pentru a proteja conectorii deconectați de umiditate, murdărie și abraziune

Date tehnice:

Număr de contacte 1
Curent de lucru până la 800A
Curent de supratensiune 75kA
Curent de scurtcircuit până la 35,5kA
Conexiune prin cablu de la  25mm2 la 300mm2
Tip de clemă Înșurubare sau sertizare
Metoda de unire Încuietoare Bayonet
Tensiune de lucru 1000V AC
Tensiunea maximă de împământare 2kV AC / 3kV DC
Tensiunea de avarie 9,5kV DC / AC
Rezistență la izolație >5MΩ
Grad de protecție IP67
Protecție împotriva șocurilor electrice IP2X
Combustibilitate UL94-V0
Numărul de cicluri pornite / oprite >500
Materialul carcasei Termoplastic la temperatură înaltă
Capac de contact Argint
Standarde internaționale de codare a culorilor (culoarea conectorului):
Regiune E N L1 L2 L3
Marea Britanie (tradițională) Verde Albastru Maro Negru Gri

Europa și Regatul Unit (armonizate)

 Verde Negru Roșu Galben Albastru
Australia Verde Negru Roșu Alb Albastru
USA Verde Alb Negru Roșu Albastru

Tip Marcaj prin cablu Culoare Tip conector Secțiunea transversală a sârmei Glanda de cablu - diametru

LS = soclu portabil

LD = mufa portabila

PS = priza panoului

PD = mufă panou

E = conductor de protecție

N = neutru

1 = conductor de fază 1

2 = conductor de fază 2

3 = conductor de fază 3

GN = verde

BL = albastru

BN = maro

BK = negru

GY = gri

R = roșu

Y = galben

W = alb

S = bornă cu șurub

C = clemă de sertizare

T5 = 500A montare panou

T8 = montare pe panou 800A

 120 = 120mm2

150 = 150mm2

185 = 185mm2

240 = 240mm2

300 = 300mm2		 M40S = 15 - 23mm

M40A = 19 - 28mm

M40B = 22 - 32mm

M50 = 30 - 38mm
