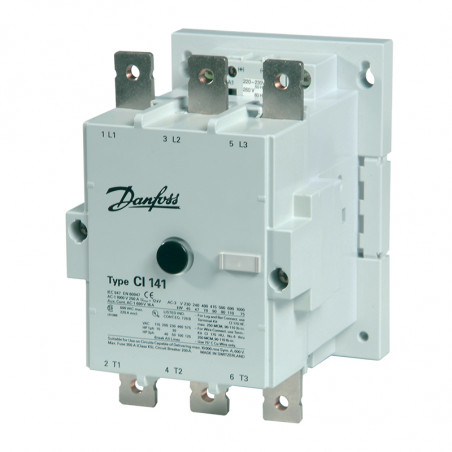

Contactoare CI 110-420 EI
  • Contactoare CI 110-420 EI

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Danfoss

Contactoare CI 110-420 EI

O serie de contactori controlați cu tensiune alternativă, în intervalul 55 - 220 kW. Pentru modelele marcate cu simbolul EI, este posibilă și controlarea directă de la PLC cu 24V d.c. printr-o interfață încorporată, cu curent alternativ independent la circuitul bobinei. Interfața încorporată optimizează, de asemenea, consumul de energie al bobinei, oferind în același timp o funcționare zgomotoasă. Construcția complet etanșă permite lucrul în condiții dificile de utilizare. Lipsa conexiunii mecanice cu elementul în mișcare al armăturii împiedică comutarea manuală a contactorului. Blocul de contact auxiliar 1NO + 1NC este montat din fabrică, cu posibilitatea de extindere cu alte trei astfel de blocuri. Se recomandă montarea de scuturi de protecție la șoc sau cleme de fixare pentru bornele conductoarelor, care au și o funcție de protecție.

Parametri electrici - bobine cu tensiune alternativă
Tip Ue 230V kW Ue 400V kW le
(AC - 3)
[A]		 Ith 40°C
(AC - 1)
[A]		 Ith 60°C
(AC - 1)
[A]		 Contacte principale Contacte auxiliare Nr. catalog
Cl 110 32 55 110 160 135 3 1NO + 1NC 037H3081XX
Cl 141 45 75 140 250 210 3 1NO + 1NC 037H3339XX
Cl 180 55 90 180 250 210 3 1NO + 1NC 037H3082XX
Cl 210EI 63 110 210 350 300 3 1NO + 1NC 037H3259XX
Cl 250EI 80 132 250 350 300 3 1NO + 1NC 037H3267XX
CI 300EI 90 160 300 450 380 3 1NO + 1NC 037H3269XX
CI 420EI 132 220 420 500 425 3 1NO + 1NC 037H3279XX


Bobine pentru contactoare CI110 -CI180

Tensiunea de control Simbol XX Nr. catalog
110 V 50Hz 22 037H3261
220-230 V 50Hz 31 037H3262
380-400V 50Hz 37 037H3264


Bobine pentru contactori CI210EI - CI300EL

Tensiunea de control Simbol XX Nr. catalog
110-130 V
50/60HZ		 23 037H3413
208-277 V
50/60Hz		 32 037H3415
380-500 V
50/60Hz		 39 037H3417


Bobine pentru contactoare CI420EI

Tensiune Simbol Nr. catalog
110-130 V
50/60HZ		 23 037H3421
208-277 V 50/60HZ 32 037H3423
380-500 V 50/60HZ 39 037H3425

Toleranța standard a tensiunii de alimentare -15% + 10% Disponibilă ca piesă de schimb sub numărul de piesă selectat. Contactoarele EI din setul cu bobina conțin un sistem electronic Toleranța standard a tensiunii de alimentare -15% + 10%

Accesorii

Blocuri auxiliare

Acestea sunt module fixate cu un set de șuruburi de montare. Sunt disponibile ca seturi duble de contacte 1NO + 1NC, maxim opt contacte, patru NO și patru NC (4 module) pot fi montate.
Notă: la montarea unui blocaj mecanic, acesta ia locul contactelor auxiliare pe o parte a contactorului.


Funcție le
[A]		 Ith 60°C
[A]		 Ue
[V]		 Nr. catalog Tip
1 NO + 1 NC 5.5 16 690 037H3348 CBC - 11

Dimensiuni

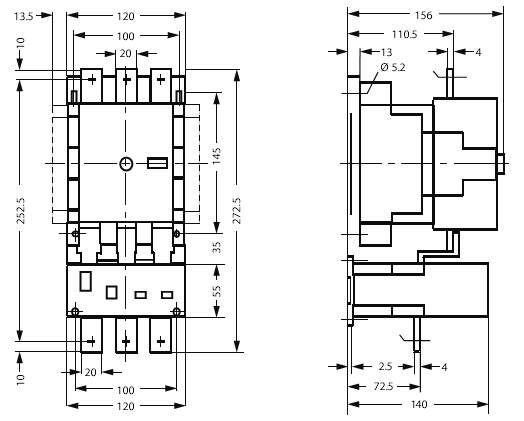

CI 110 până la CI 180 + TI 180 E

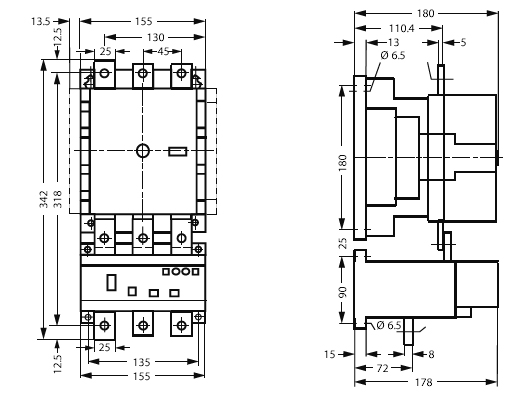

CI 210 EI până la CI 420 EI + TI 630 E
mai puțin
