Producător: LUMEL

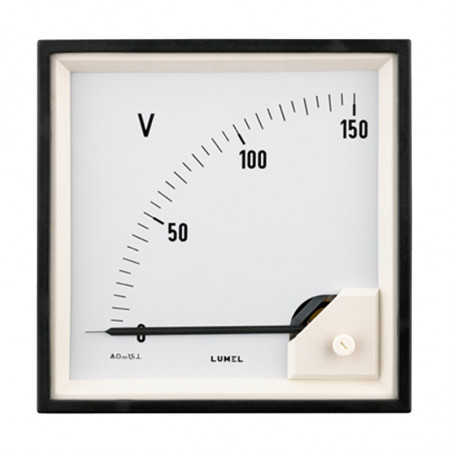

Contoare de curent și tensiune electromagnetice

Magnetoelektryczne mierniki prądu i napięcia DC

Aplicări

Contoarele magnetoelectrice de tip MA12, MA16, MB16, MA17, MA19 sunt proiectate pentru a măsura tensiunea continuă sau continuă. Contoarele magnetoelectrice cu un redresor încorporat MA12P, MA17P, MA19P sunt concepute pentru a măsura valorile efective ale curentului alternativ și ale tensiunii cu o formă de undă sinusoidală. Măsurarea mărimii curentului și tensiunii cu o formă de undă non-sinusoidală este încărcată cu o eroare mare proporțională cu gradul de deformare a formei de undă, care rezultă din principiul de măsurare al unui dispozitiv de redresare care răspunde la valoarea medie a formei de undă îndreptată, în timp ce este calibrată pentru a indica valoarea efectivă a formei de undă sinousoidale. Dacă forma de undă non-sinusoidală este caracterizată corect, atunci se calculează o astfel de eroare de măsurare. Din acest motiv, cerințele pentru impactul formei curbei pentru instrumentele care răspund la valoarea medie (îndreptată) nu sunt specificate în PN-EN 60051-2.
Contoarele MA12, MA16, MA17, MA19 sunt adaptate pentru montarea într-un tablou care nu depășește 15 mm grosime în găurile conform Fig. 2 și Fig. 3, în timp ce contorul MB16 este adaptat pentru fixarea prin fixare pe un suport de șină de 35 mm conform PN-EN-60715, DIN-EN 50 022.

Date tehnice

Clasa de precizie 12
Măsurarea gamelor de contoare de curent continuu și de curent alternativ și date electrice în tabelele 1 și 2
Atenție:

1. Contoarele menționate mai sus (cu excepția MA12 și MA12P) cu raza de acțiune ... A / 60 mV, ... A / 150 mV pot fi realizate cu cadranele schimbabile care se împart în orice domeniu de măsurare al șuntului de înlocuire (vezi cartela de catalog: „Șunturi de înlocuire”). Alte intervale pot fi realizate și cu un împărțitor schimbător, cu condiția ca domeniul de măsurare al contorului să fie echivalent cu domeniul de prelucrare al traductorului sau capacului de măsurare.
2. Divizorul schimbabil este introdus și îndepărtat prin golul de glisare din partea superioară a carcasei.
3. Contoarele tip MA17, MA19, MA17P și MA19P, la cererea clientului (după acord), pot fi echipate cu un ac roșu suplimentar, reglabil, atașat la geam.


Categorii de performanță ale contoarelor climatice :

Contoarele în versiuni de bază sunt proiectate pentru funcționare în climat moderat, în camere închise, neclimatizate.
La cererea clientului, contoarele pot fi adaptate pentru a fi utilizate în climă tropicală uscată sau umedă, de asemenea, în încăperi închise fără aer condiționat - acestea sunt marcate apoi cu simbolul TIIIM

Condiții nominale de utilizare și erori suplimentare conform PN-EN 60051-2.

Cerințe de siguranță conform PN-EN 61010-1:
- tensiunea de funcționare maximă în raport cu pământul 600 V
- categoria de instalare III
- gradul de poluare 2
Compatibilitate electromagnetică:
- contoarele îndeplinesc cerințele marcajului CE
- imunitate la interferențe electromagnetice conform PN-EN 61000-6-2
- emisia de interferențe electromagnetice conform PN-EN 61000-6-4
Grad de protecție conform standardului PN-EN 60529 furnizat de:
- carcase: standard IP 50 pentru MA12, MA19, MA17, MA16 MA12P, MA19P, MA17P
    IP 52 pentru MB16
  la cerere IP 54 - numai MA12, MA12P
    IP 65 - MA19, MA19P, MA17, MA17P, MA16
- terminale   IP 20
Material carcasă termoplastic
Material fereastră sticlă

Echipament :
Suporturile care fixează contorul pe panou - 2 buc (pentru IP50, IP52, IP54) sau 4 buc (pentru IP65).
La cerere: - șunt de schimb, traductor sau post-măsurare.
- capacul terminalului


Atenție: Contorul MB16 nu are capac de terminal

Intervalul de tensiune curent și curent continuu, rezistența internă sau căderea de tensiune pentru contoarele magnetoelectrice
Dimensiunile cadrului frontal [mm] 48 x 48*' 72 x 72 96 x 96 144x144
Lungimea pasului [mm] 42 61 95 160
Masa [kg] 0,15 0,2 0,25 0,4
Tip MA16, MB16 MA17 MA19 MA12
Rezistență internă ± 20%, cădere de tensiune sau curent consumat
Interval de măsurare   zero pe partea scăriii zero   în mijlocul scării   zero pe partea scării zero   în mijlocul scării   zero pe partea scării zero   în mijlocul scării   zero pe partea scării zero   în mijlocul scării
40 mA 6,7 kΩ 6,7 kΩ
60 mA 6,7 kΩ 2,465 kΩ
100 mA 2,468 kΩ 1,098 kΩ 5 kΩ 2,2 kΩ 5 kΩ 2,2 kΩ 5,8 kΩ 5,8 kΩ
150 mA 2,468 kΩ 1,098 kΩ 5 kΩ 2,2 kΩ 5 kΩ 2,2 kΩ 5,8 kΩ 2,6 kΩ
250 mA 1,097 kΩ 387 Ω 2,2 kΩ 580 Ω 2,2 kΩ 580 Ω 2,6 kΩ 1,04 kΩ
400 mA 387 Ω 147 Ω 1,6 kΩ 225 Ω 1,6 kΩ 225 Ω 1,04 kΩ 287 Ω
600 mA 147 Ω 70 Ω 573 Ω 78,3 Ω 573 Ω 78,3 Ω 753 Ω 238 Ω
1 mA 70 Ω 69,7 Ω 225 Ω 173 Ω 225 Ω 173 Ω 238 Ω 236 Ω
1,5 mA 35 Ω 14,1 Ω 76,7 Ω 17,4 Ω 76,7 Ω 17,4 Ω 69 Ω 69 Ω
2,5 mA 14,1 Ω 6 Ω 20,8 Ω 9,2 Ω 20,8 Ω 9,2 Ω 69 Ω 13,5 Ω
4 mA 6 Ω 4,5 Ω 16,5 Ω 9,3 Ω 16,5 Ω 9,3 Ω 18,2 Ω 5,2 Ω
5 mA 4 Ω 4,5 Ω 12,4 Ω 3,0 Ω 12,4 Ω 3,0 Ω 14,5 Ω 6,1 Ω
6 mA 4 Ω 4,5 Ω 9,2 Ω 3,0 Ω 9,2 Ω 3,0 Ω 14,5 Ω 3,2 Ω
10 mA 2,65 Ω 2,6 Ω 3,3 Ω 2,2 Ω 3,3 Ω 2,2 Ω 6,1 Ω 2,1 Ω
15 mA 2,5 Ω 2,1 Ω 2,7 Ω 2,0 Ω 2,7 Ω 2,0 Ω 3,2 Ω 2,1 Ω
20 mA 2,5 Ω 2,1 Ω 2,0 Ω 1,4 Ω 2,0 Ω 1,4 Ω 2,1 Ω 1,29 Ω
25 mA 60 mV 2,1 Ω 1,4 Ω 2,1 Ω 1,4 Ω 2,1 Ω 1,3 Ω
40 mA 60 mV 60 mV 60 mV 60 mV
60 mA 60 mV 60 mV 60 mV 60 mV
100 mA 60 mV 60 mV 60 mV 60 mV
150 mA 60 mV 60 mV 60 mV 60 mV
250 mA 60 mV 60 mV 60 mV 60 mV
400 mA 60 mV 60 mV 60 mV 60 mV
600 mA 60 mV 60 mV 60 mV 60 mV
1:00 AM 60 mV 60 mV 60 mV 60 mV
1,5 A 60 mV 60 mV 60 mV 60 mV
2,5 A 60 mV 60 mV 60 mV 60 mV
4:00 AM 60 mV 60 mV 60 mV 60 mV
6:00 AM 60 mV 60 mV 60 mV 60 mV
10:00 AM 60 mV 60 mV 60 mV 60 mV
15 A 60 mV 60 mV 60 mV 60 mV
20 A 60 mV 60 mV 60 mV 60 mV
25 A 60 mV 60 mV 60 mV 60 mV
4...20 mA 2,44 Ω 2,7 Ω 2,7 Ω
Pentru conectarea șuntului
... A/60 mV 6 Ω 6 Ω 6 Ω 6 Ω
...A/150 mV 30 Ω 30 Ω 30 Ω 30 Ω
60 mV 6 Ω 6 Ω 6 Ω 6 Ω
100 mV 10 Ω 10 Ω 10 Ω 10 Ω
150 mV 30 Ω 29 Ω 29 Ω 35 Ω
250 mV 55 Ω 62 Ω 62 Ω 60 Ω
400 mV 400 Ω 260 Ω 260 Ω 248 Ω
600 mV 604 Ω 400 Ω 400 Ω 386 Ω



Tip MA16, MB16 MA17 MA19 MA12
Rezistență internă ± 20%, cădere de tensiune sau curent absorbit
Interval de măsurare   zero pe partea scării zero   în mijlocul scării   zero pe partea scării zero   în mijlocul scării   zero pe partea scării zero   în mijlocul scării   zero pe partea scării zero   în mijlocul scării
1 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
1,5 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
2,5 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
4 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
6 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
10 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
15 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
25 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
40 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
60 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
100 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
150 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
250 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
300 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
400 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
500 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
600 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
800 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
1000 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
Pentru cooperare cu rezistorul D2
1500 V - 1000 Ω/V 1000 Ω/V 1000 Ω/V
2500 V - 1000 Ω/V 1000 Ω/V 1000 Ω/V

*) Se aplică contorului MA16: dimensiunile părții frontale MB16 conform Fig. 1

Domenii de măsurare a curentului continuu cu șunt extern pentru contoare magnetoelectrice

1 A, 1,5 A, 2,5 A , 4 A, 6 A
10 A, 15 A, 25 A, 40 A, 60 A, 100 A, 150 A, 250 A, 400 A, 600 A, 1 kA, 1,5 kA, 2,5 kA, 4 kA, 6 kA, 10 kA, 15 kA

 1. Curentul sistemului de măsurare luat în considerare la calibrarea șunturilor:
B2 - 60 mV – 10 mA
B3 - 150 mV – 5 mA
2. Rezistența firelor care conectează contorul cu șuntul: 0.035 Wv 3. După ce ați fost de acord cu producătorul, este posibil să se efectueze manevre cu o cădere de tensiune standard: 50 mV, 75 mV, 100 mV, 300 mV
4.Mai multe informații despre șunturi sunt incluse în foaia de catalog Șunturi de înlocuire.

Domenii de măsurare a curentului alternativ și a tensiunii pentru contoarele magnetoelectrice


Dimensiunile cadrului frontal [mm] 72 x 72 96 x 96 144x144 Uwagi
Lungimea pasului [mm] 61 95 160
Masa [kg] 0,2 0,25 0,4
Tip MA17P MA19P MA12P
Interval de măsurare Căderea de tensiune sau puterea de intrare
400 mA 1,7 V 1,7 V 1,6 V

Interval nominal
utilizare pentru frecvență
30 ... 1000 ... 10.000 Hz
600 mA
1 mA
1,5 mA
2,5 mA
4 mA
6 mA
10 mA
15 mA
25 mA
40 mA
60 mA
100 mA
150 mA
250 mA
400 mA
500 mA
2,5 mA
600 mA
1 A
1A 5 mW 5 mW -

Nominal
sfera de utilizare
pentru frecvențe 49 ... 50 ... 51 Hz
1,5 A 7 mW 7 mW -
2,5 A 12 mW 12 mW -
4 A 19 mW 19 mW -
5 A 21 mW 21 mW -
6 A 23 mW 23 mW -
60 mV 3 mW 3 mW -
100 mV 3 mW 3 mW -
150 mV 3 mW 3 mW -
250 mV 3 mW 3 mW -
400 mV 3 mW 3 mW -
600 mV 3 mW 3 mW -
1 V 3 mW 3 mW -
1,5 V 3 mW 3 mW -
2,5 V 1000 W/V 1000 W/V 1000 W/V

Interval nominal
utilizare
pentru frecvențele 30 ... 1000 ... 10.000 Hz
4 V
6 V
10 V
15 V
25 V
40 V
60 V
100 V
150 V
250 V
400 V
500 V
600 V

CUM COMANDĂM METRE MAGNETOELECTRICE

Când comandați, vă rugăm să furnizați: numele și tipul contorului, domeniul de măsurare, datele de șunt - atunci când contorul este proiectat să funcționeze cu un șoc de înlocuire, poziția de lucru și orice alte cerințe suplimentare. Rezistența Shunt sau seria D2 trebuie comandată separat.
Când comandați contoare pentru măsurarea tensiunii AC sau AC, adăugați „redresor” în numele contorului.


Exemplu comandă : Amperometru MA16 cu raza de 40 A, pentru cooperare cu șunt B2 40 A / 60 mV, poziție verticală de lucru 90 °, scară compatibilă cu raza de acțiune fără cerințe suplimentare. În cazul în care șuntul va fi livrat cu contorul, acesta trebuie să fie plasat în comandă ca un articol separat, de exemplu, șunt B2 40 A / 60 mV (pentru a comanda șunturi - consultați cartea de catalog "Șunturi de rezervă tip B2, B3, B4, B5, B6" din grup instrumente de măsurare

Dimensiuni

Magnetoelektryczne mierniki prądu i napięcia DC M16
Fig. 1. Dimensiuni externe de MB16

Magnetoelektryczne mierniki prądu i napięcia DC MA16

Fig. 2. Dimensiunile exterioare ale MA16
a) cu suporturi pentru șuruburi
b) cu suporturi de arc

Magnetoelektryczne mierniki prądu i napięcia DC MA17, MA17P, MA19, MA19P, MA12, MA12P

Tip a b c d e f g k
  mm

MA17, MA17P

 72 4 68-0,3 5 45 10... 20 20,5 68+0,7

MA19, MA19P

 96 4 92-0,3 5 45 0.  2  O 32,5 92+0,8

MA12, MA12P

 144 4,5 137,3-05 6 48 10... 20 55,5 138+10


Fig. 3. Dimensiuni externe ale contoarelor MA17, MA17P, MA19, MA19P, MA12, MA12P

Magnetoelektryczne mierniki prądu i napięcia DC Magnetoelektryczne mierniki prądu i napięcia DC
Tip a b k

MA16

 58 47 47,2+0,6

MA17, MA17P

 81 70 70,2+0,7

MA19, MA19P

 105 94 94,2+0,8


Montarea contoarelor într-un tablou

• MA16
Contoarele sunt adaptate pentru montarea din spatele panoului și sunt echipate apoi cu două suporturi pentru șuruburi care pot fi montate pe orice colțuri opuse ale carcasei - Fig. 2a sau pentru montarea din fața panoului și sunt apoi echipate cu două suporturi de arc, care pot fi montat pe pereții carcasei opuse - Fig. 2b,

• MA17, MA17P, MA19, MA19P, MA12, MA12P
În versiunea de bază, contoarele sunt adaptate pentru montarea din spatele panoului și fixarea cu două suporturi de șuruburi, care pot fi montate pe orice colțuri opuse ale carcasei - Fig. 5.

•Fabricat din contoare cu IP 65-4 suporturi pentru șuruburi sunt folosite pentru montarea contorului. După ce a fost de acord cu producătorul, contoarele MA17, MA17P, MA19, MA19P pot fi realizate cu un cadru frontal montat prin apăsare și apoi pot fi montate din fața panoului și fixate cu două suporturi de arc montate pe orice colțuri opuse ale carcasei.Magnetoelektryczne mierniki prądu i napięcia DC - mocowanie

Fig. 5. Contoare de montare în tablou



Poziția de lucru a contorului
Magnetoelektryczne mierniki prądu i napięcia DC - pozycja
Cod Poziția de lucru
0 c3 α = 90°
A c1 α = 0°
B c2, α = 15°
C c2, α = 30°
D c2, α = 45°
E c2, α = 60°
F c2, α = 75°
H c4, α = 105°
I c4, α = 120°
