Producător: LUMEL

Contori de factor de putere

Aplicări

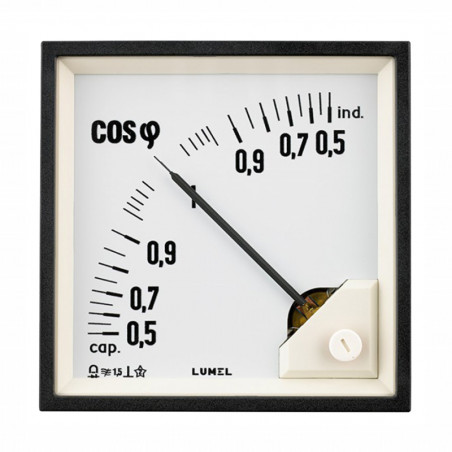

Contoarele de factor de putere tip FA39 și FA32 sunt contoare magnetoelectrice cu un traductor de măsurare încorporat, conceput pentru a măsura factorul de putere (cosφ) în rețelele de alimentare cu curent alternativ.
Contorul măsoară factorul de putere (cosφ) doar într-o fază. O condiție necesară pentru obținerea măsurătorilor corecte în rețelele trifazate este simetria tensiunii și a curentului, adică sarcina simetrică a rețelei. Într-o rețea trifazată dezechilibrată, trebuie să se folosească trei contori de factor de putere.


Date tehnice:
Domenii de măsurare: 0,5poj...1...0,5ind
  0,8poj...1...0,2ind
  0,85poj...1...0,85ind
  0ind...1
Tensiunea de intrare una din serii:
- pentru contor monofazat 60, 100, 110, 230, 400 V
- pentru un contor care lucrează în rețea trifazată încărcată simetric 100, 110, 230, 400, 415, 440, 500 V
Curent de intrare In 1 A sau 5 A
Clasa de precizie 1,5
Condiții nominale de utilizare:
- temperatura mediului ambiant 5...23...40°C
- umiditatea relativă a aerului ambiant 25...85%
- tensiune de intrare Un±15%
- curent de intrare 20...40...100...120% In
- frecvența cantităților de intrare 45...50...60...65 Hz
- poziția de lucru conform comenzii (tabelul 1) ± 5 °
Erori suplimentare în condițiile nominale de utilizare conform PN-EN 61010-1
Puterea absorbită:
- în circuitul de tensiune ≤ 8 VA (pentru Un = 500 V)
- în circuitul de curent ≤ 0,2 VA
Grad de protecție conform standardului PN-EN 60529 furnizat de:
- carcase: standard IP 50
  IP 54 la cerere - numai FA32
  IP 65 - numai FA39
- zaciski IP 20
Materialul carcasei termoplastic
Material ecran sticlă
Masa:
- FA39 0,23 kg
- FA32 0,4 kg
Compatibilitate electromagnetică:
- rezistența la interferențe electromagnetice conform PN-EN 61000-6-2
- emisia de interferențe electromagnetice conform PN-EN 61000-6-4
-cerințe de securitate conform PN-EN 61010-1+A1
- categoria de instalare III
- gradul de poluare 2
- tensiunea de funcționare maximă în raport cu pământul 600 V
Echipament:
- suporturi de montare 2 buc (pentru IP50, IP54) sau 4 buc (pentru IP65)
-manual de utilizare 1 buc
-card de garanție 1 buc
-capacul terminalului 1 buc (la cerere)

Pentru contoarele care colaborează cu transformatoarele de curent sau de tensiune, Producătorul - ca parte a ansamblului - poate furniza transformatoare.

Mierniki współczynnika mocy

Dimensiuni externe ale FA39 IFA32 metri pentru protecția carcasei IP50 și IP54 (FA32)

Mierniki współczynnika mocy

Tip a b c d e f k
mm

FA39

 96 4 92+0,3 5 45 10..20 92+0,8

FA32

 144 4,5 137,3-0,5 6 48 10..20 138+1,0

Cod de executare

Mierniki współczynnika mocy


* numerotarea execuției este stabilită de producător
De exemplu: FA39-1-A-5-04-O-00-0 Contorizează performanța unui contor de factor de putere pentru măsurare într-o rețea monofazată, cu o capacitate de măsurare 0,5 capacitate ... 1 ... 0,5 ind, curent de intrare 5 A, tensiune de intrare 230 V în poziția C3 (verticală), execuție de catalog, fără cerințe suplimentare.


Metoda de montare în tablou
Contorul este atașat de panou cu două suporturi pentru șuruburi care pot fi montate pe orice colțuri opuse ale carcasei.

Mierniki współczynnika mocy


Poziții de lucru
Mierniki współczynnika mocy
Cod Poziția de lucru
0 c3
A c1
B c2 α = 15°
C c2 α = 30°
D c2 α = 45°
E c2 α = 60°
F c2 α = 75°
H c4 α = 105°
I c4 α = 120°
Conexiunile electrice ale circuitelor externe

Metrul FA39

Mierniki współczynnika mocy FA39

Metrul FA32

Mierniki współczynnika mocy FA32

a) Contor de fază pentru rețea monofazată, conectat direct.
b) Contor de fază pentru rețea monofazată, conectat de un transformator de curent.
c) Contorul de fază pentru rețea monofazată, conectat prin transformator de curent și tensiune.
d) Contor de fază pentru rețea trifazată încărcată simetric, conectată direct.
e) Contor de fază pentru rețea trifazică încărcată simetric, conectată printr-un transformator de curent.
f) Contor de fază pentru rețea trifazică încărcată simetric, conectată prin transformator de curent și tensiune.
