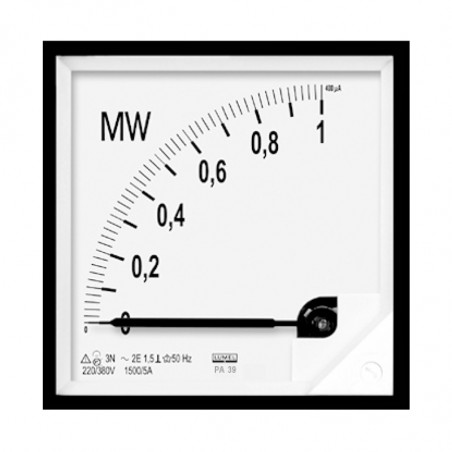

Contoare de putere

DATE TEHNICE:

Domenii de măsurare pe serii	1; 1,2; 1,5; 2; 2,5; 3; 4; 5; 6; 8 sau de zecimale unul dintre aceste numere
Tensiune de intrare	100/√3 (x/100/√3); 100 (x/100), 133, 230, 280, 400, 500, 690 V
Curent de intrare	1 A (X/1A) 5 A (X/5A)
Factorul de putere activă	cosφ 0,5poj. i 0,5ind.
Factorul de putere reactivă	sinφ 0,5poj.. i 0,5ind.
Clasa de precizie	1,5

Condiții nominale de utilizare:

- temperatura mediului ambiant	5...23...400C
- pentru executare tropicală la cerere	5...35...550C
- umiditatea relativă a aerului	25... 85%
- frecvența cantităților de intrare	conform comenzii (tabelul 3)
- poziția de lucru	conform ordinului 5 ° (tabelul 3)
Erori suplimentare	acc. din PN-EN 60051-3
Puterea consumată de contor
- circuit de tensiune	≤3 [VA]
- circuitul curent	≤0,25 [VA]
Compatibilitate electromagnetică:
Contorul are marcaj CE
-imunitate la interferențe electromagnetice	conform PN-EN 61000-6-2
- emisia de interferențe electromagnetice	conform PN-EN 61000-6-4
Cerințe de securitate	conform PN-EN 61010-1+A1
- categoria de instalare	III
- gradul de poluare	2
- tensiunea de funcționare maximă în raport cu pământul	600 V
Gradul de protecție oferit de:
- carcasă	IP50 sau IP65 - la cerere
- terminale	IP20
Materialul carcasei	termoplastic
Materialul ecranului	sticlă
Masa	400 g
Echipament:
- suporturi de montare	2 buc (pentru IP50) sau 4 buc (pentru IP65)
- manual de utilizare	1 buc
- card de garanție	1 buc
- capacul terminalului	1 buc (la cerere)

Pentru contoarele care colaborează cu transformatoarele de curent sau de tensiune, Producătorul - ca parte a ansamblului - poate furniza transformatoare.

SELECȚIA GAMEI DE MĂSURARE
1. Calculați puterea din formula:
P = U_n X I_n pentru rețea monofazată
P = √3 X U_n X I_n pentru rețea trifazată

unde:

U_n - tensiunea nominală a rețelei:
• pentru rețea trifazată - tensiune de linie,
• când este conectat prin transformatoare - tensiune primară nominală.
I_n - curent nominal:
• 5 A sau 1 A,
• când este conectat prin transformatoare - cu curent primar nominal.

2. Valoarea puterii calculate trebuie rotunjită la cea mai apropiată valoare din seria de numere dată pentru intervalul de măsurare.
3. Exemplu de selecție a intervalului de măsurare.
Rețea trifazată; valori nominale ale transformatorului: 15.000 / 100 V și 400/5 A
P = √3 ´ 15.000 V ´ 400 A = 10,39 MW (Mvar)
Domeniu de măsurare selectat: 10 MW (Mvar)

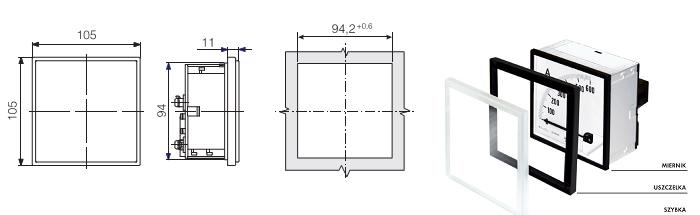

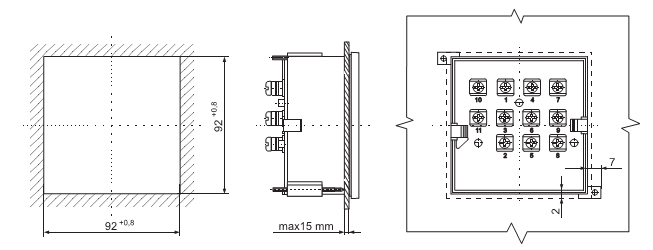

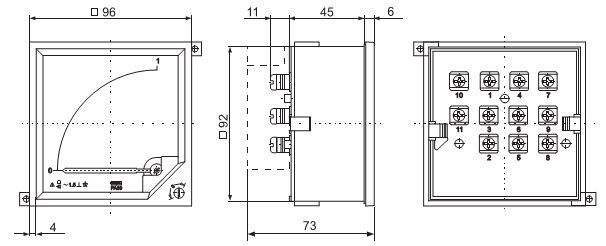

Dimensiunile externe ale contorului pentru gradul de protecție IP 50

Contorul este atașat la placă cu două suporturi pentru șuruburi, care pot fi montate pe orice colțuri opuse ale carcasei.

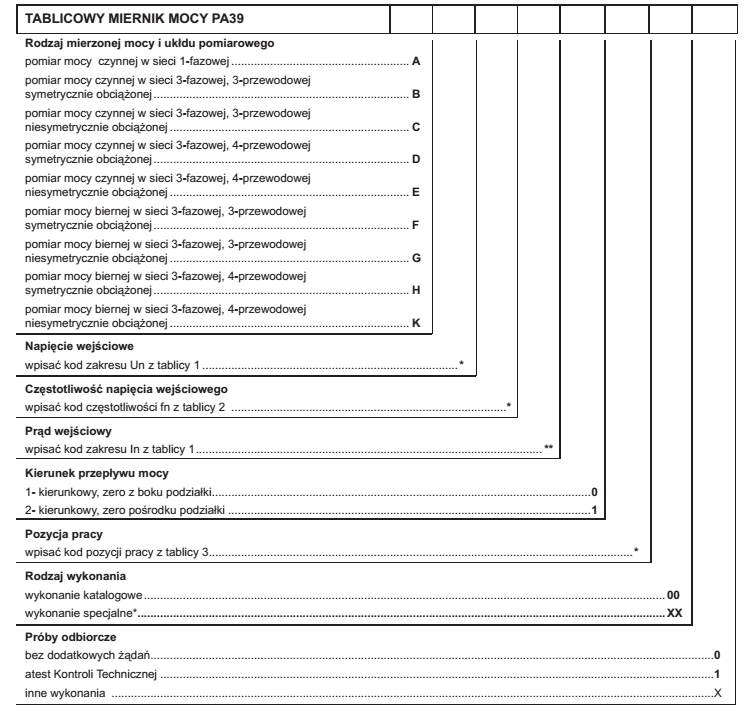

Când comandați, vă rugăm să furnizați numele și codul de execuție al contorului folosind tabelul de mai jos.

E.g .: Contorul PA39-HF-0-L5-0-0-00-0 înseamnă performanța unui contor de putere reactiv care funcționează într-o rețea trifazată, cu patru fire, încărcată simetric, cu o frecvență de 50 Hz, care lucrează cu transformatoare externe: tensiune 3000/100 / √3 V, curent 300A / 5A, măsurarea puterii într-o direcție, în poziția de lucru C3 (900), design de catalog, fără cerințe suplimentare.
Note: Gama contorului de putere rezultă din valorile date ale transformatorului de curent și de tensiune în conformitate cu tabelul 1 (de exemplu, pentru exemplul dat, domeniul de putere este 1,5 Mvar).
