Contor de impulsuri și tahometru seria ECH
  • Contor de impulsuri și tahometru seria ECH

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Sisel

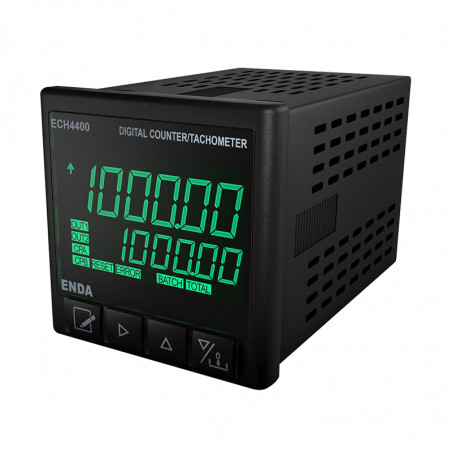

Contor de impulsuri și tahometru seria ECH

Product withdrawn from sale
Replacement model - ENDA EM4401 Digital Timer

Contoarele de impulsuri ale seriei ECH sunt dedicate contorizării impulsurilor electrice care apar în intervalul 5 până la 30 VCC. În funcție de setări, putem seta funcțiile unui contor sau tahometru total, adică măsurând frecvența acestor impulsuri.

Contoarele din seria ECH au două dimensiuni:

  • ECH4400: 48x48mm
  • ECH7700: 72x72mm

Informații tehnice despre ambele versiuni de dimensiuni:

  • afișaj dual cu 6 cifre.
  • două intrări de impuls
  • alimentare suplimentară + 12VDC 50mA
  • două ieșiri relee comutabile
  • două ieșiri de tensiune pentru controlul releelor SSR
  • posibilitatea conectării unei resetări externe
  • comunicare prin RS485 (ca opțiune)

ECH4400 – descrierea simbolurilor

Simbol

Intrare

Ieșire

Modbus

Dimensiuni [mm]

Tensiunea de alimentare

ECH4400-230

PNP, NPN Encoder

2x2A releu

2xSSR

-

48x48

90-250VAC

ECH4400-24VAC

PNP, NPN Encoder

2x2A releu

2xSSR

-



48x48

24VAC

ECH4400-SM

PNP, NPN Encoder

2x2A releu

2xSSR

-

48x48

9-30VDC/7-24VAC

ECH4400-230-RS

PNP, NPN Encoder

2x2A releu

2xSSR

RS485

48x48

90-250VAC

ECH4400-24VAC-RS

PNP, NPN Encoder

2x2A releu

2xSSR

RS485

48x48

24VAC

ECH4400-SM-RS

PNP, NPN Encoder

2x2A releu

2xSSR

RS485

48x48

9-30VDC/7-24VAC



ECH7700 – descrierea simbolurilor



Simbol

Intrare

Ieșire

Modbus

Dimensiuni [mm]

Tensiunea de alimentare

ECH7700-230

PNP, NPN Encoder

2x2A releu

2xSSR

-

72x72

90-250VAC

ECH7700-24VAC

PNP, NPN Encoder

2x2A releu

2xSSR

-



72x72

24VAC

ECH7700-SM

PNP, NPN Encoder

2x2A releu

2xSSR

-

72x72

9-30VDC/7-24VAC

ECH7700-230-RS

PNP, NPN Encoder

2x2A releu

2xSSR

RS485

72x72

90-250VAC

ECH7700-24VAC-RS

PNP, NPN Encoder

2x2A releu

2xSSR

RS485

72x72

24VAC

ECH7700-SM-RS

PNP, NPN Encoder

2x2A releu

2xSSR

RS485

72x72

9-30VDC/7-24VAC



Exemplu de diagrama de conexiune:
