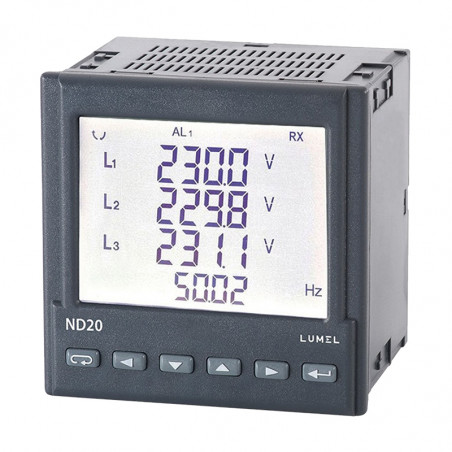

Contorul parametrilor de rețea ND20

  • Măsurarea parametrilor rețelei de energie electrică în sisteme echilibrate cu 2, 3 sau 4 fire.
  • Clasa de precizie ridicată.
  • Indicații, inclusiv valori programate
  • transmisie.
  • Tensiune și armonică curentă până la 21 (selectiv),
  • Profil de putere 15.30 și 60 minute (9000 măsurători).
  • Contorul de energie pentru armonicul selectat.
  • Ecran LCD retroiluminat de 3.5 ".
  • Grad de protecție de partea frontală IP65.
  • Transmisia digitală către sistemul principal
  • Interfață RS-485 (MODBUS).
  • Configurabil analog, alarmă și ieșire puls (energie).
  • Configurarea paginilor afișate.

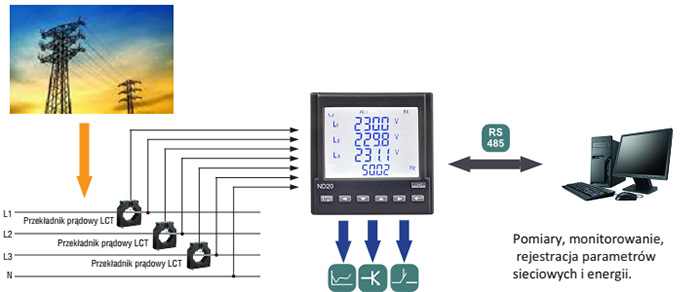

Exemplu de utilizare

Cantitățile măsurate și intervalele de măsurare
Cantitățile măsurate și intervalele de măsurare
Cantitate măsurată Gama de indicații Interval de măsurare L1 L2 L3 ∑ Eroare   de bază
Curent In 1 A
5 A		 0,00...1,5 kA
0,00 ... 60 kA		 0,005...1,200 A~ 0,025...6,000 A~ ♦ ♦ ♦   ±0,2 %
Tensiune L-N 57,7 V
230 V		 0,0 ... 230,8 kV
0,0 ... 1,012 MV		 0,6 ... 64,0 V~
2,3 ... 253,3 V~		 ♦ ♦ ♦   ±0,2%
Tensiune L-L 100 V
400 V		 0,0 ... 440 kV
0,0 ... 1,752 MV		 85...110 V~
340 ... 440 V~		 ♦ ♦ ♦   ±0,5%
Frecvență 47,0 .. 63,0 Hz 47,0...63,0 Hz ♦ ♦ ♦   ±0,2%
Putere activă -9999 MW .. 0,00 W .. 9999 MW -1,65 kW...1,4 W...1,65 kW ♦ ♦ ♦ ♦ ±0,5%
Putere reactivă -9999 Mvar .. 0,00 var ... 9999 Mvar -1,65 kW...1,4 W...1,65 kW ♦ ♦ ♦ ♦ ±0,5%
Putere aparentă 0,00 VA .. 9999 MVA 1,4 VA ... 1,65 kVA ♦ ♦ ♦ ♦ ±0,5%
Factorul PF -1 .. 0.. 1 -1 .. 0.. 1 ♦ ♦ ♦ ♦ ±1%
Tangent φ -1,2...0...1,2 -1,2...0...1,2 ♦ ♦ ♦ ♦ ±1%
Cosinus φ -1...1 -1...1 ♦ ♦ ♦ ♦ ±1%
φ -180...180 -180...180 ♦ ♦ ♦   ±0,5%
Energie activă consumată 0 .. 99 999 999,9 kWh         ♦ ±0,5%
Energie activă oferită 0 .. 99 999 999,9 kWh         ♦ ±0,5%
Energie reactivă de inducție 0 .. 99 999 999,9 kvarh         ♦ ±0,5%
Energie reactivă capacitivă 0 .. 99 999 999,9 kvarh         ♦ ±0,5%
THD 0 .. 100% 0 .. 100% ♦ ♦ ♦   ±5%

Ieșiri
Tipul de ieșire Proprietăţi
Ieșire analogică • 1 curent programabil 0/4 ... 20 mA
Releu de ieșire • releu programabil, de contact deschis, în mod normal, fără tensiune, capacitate de încărcare 250 V ~ / 0,5 A ~

Puterea energiei
activ sau pasiv

 • 1 Tip OC, pasiv

Interfață digitală
Tip de interfață Protocol de transmisie Mod Viteză
RS-485 MODBUS RTU 8N2, 8E1, 8O1, 8N1 4,8; 9,6; 19,2; 38,4  kbit/s
Caracteristici externe
Câmpul de citire Ecran LCD de 3,5 ", monocrom specializat cu iluminare de fundal
Masa < 0,3 kg
Dimensiuni generale 96 X 96 X 77 mm gaură în tablou: 92+06 X 92+06 mm
Grad de protecție (conform PN-EN 60529) din partea frontală: IP65 din partea terminalului: IP20
Condiții nominale de utilizare
Tensiunea de alimentare 85...253 V a.c. sau d.c. (40...400 Hz),
20...40 V a.c. sau d.c. (40...400 Hz)
Temperatura înconjurătoare: -25...23...55°C depozitare: -30 ... 70 ° C
Umiditatea relativă 25...95% condens inacceptabil
Poziția de lucru dowolna
Câmp magnetic extern 40...400 A/m
Supraîncărcare pe termen scurt (5 s) intrare tensiune: 2Un (max. 1000 V) intrare curentă: 10 In
Consumul de energie

- în circuitul de alimentare ≤6 VA
- într-un circuit de tensiune ≤ 0,05 VA
- într-un circuit de curent ≤ 0,05 VA
Cerințe de securitate și compatibilitate
Compatibilitate electromagnetică Imunitate la interferențe conform PN-EN 61000-6-2
Emisie de interferențe conform PN-EN 61000-6-4
Cerințe de securitate   conform PN-EN 61010-1

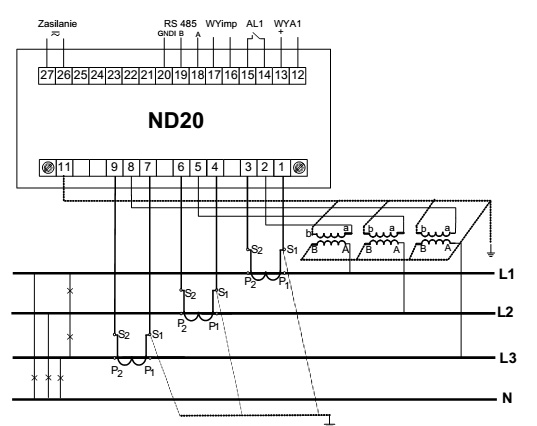

Schema de conectare


Tipuri de conexiune:

- măsurare directă, semi-indirectă, monofazată;
- măsurarea directă într-o rețea cu trei fire;
- măsurare semi-indirectă într-o rețea cu trei fire;
- măsurare indirectă folosind 3 transformatoare de curent și 2 sau 3 transformatoare de tensiune într-o rețea cu trei fire;
- măsurare directă într-o rețea cu patru fire;
- măsurare semi-indirectă într-o rețea cu patru fire;
- măsurare indirectă folosind 3 transformatoare de curent și 2 sau 3 transformatoare de tensiune într-o rețea cu patru fire

Ordonare

* - numai după ce a fost de acord cu producătorul

Comandă probă:
cod: ND20 - 2 2 0 1 00 P 0 înseamnă:
ND20- ND20 metru,
2- curent de intrare 5 A,
2- tensiune de intrare 3 x 230/400 V,
0- fără ieșire analogică,
1- tensiune de alimentare 85 ... 253 V a.c.,
00- versiunea standard,
P- instruire în poloneză,
0- fără cerințe suplimentare.
