Controlere de putere din seria ACI

Regulatoarele de alimentare ACI sunt proiectate pentru controlul temperaturii foarte precise în circuitele de încălzire sau pentru comutarea lină a transformatoarelor. Microprocesorul încorporat permite lucrul în modul de unghi de fază sau de reglare a grupului. Controlerul se adaptează automat la sarcină asigurând comutarea sa lină, iar în modul de control al grupului limitează efectul fluxului magnetic DC în transformator. Controlerul ACI poate coopera cu ușurință un controler PLC prin unul dintre numeroasele standarde de semnal de control. Regulatoarele sunt utilizate pentru a controla puterea încălzitoarelor de rezistență, radiatoarelor cu halogen, a lămpilor incandescente și a comutării transformatoarelor monofazate, de exemplu, mașini de sudare, precum și controlul vitezei motoarelor cu ventilatoare monofazate.
Date tehnice:

Tip Curent de lucru
AC 1		 Curent de lucru
AC 3		 Curent de lucru
AC 55b		 Curent de lucru
AC 56a		 Tensiunea de control Tensiune de lucru Moduł mm*) Nr. catalog
ACI 30-1 30A 15A 30A 30A 19-28 208-240V 45 037N0057
ACI 30-1 30A 15A 30A 30A 19-28 400-480 V 45 037N0059
ACI 50-1 50A 15A 30A 30A 19-98 208-240 V 90 037N0058
ACI 50-1 50A 15A 30A 30A 19-28 400-480 V 90 037N0060

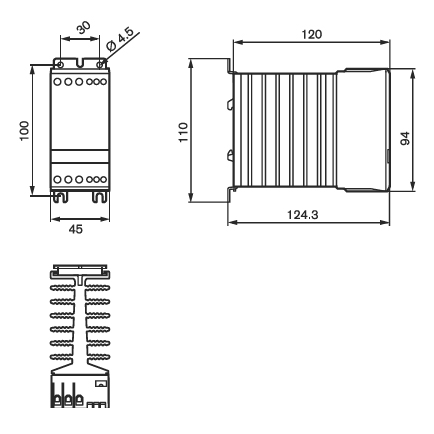

*) lățimea de montare pe șina DIN
AC 55b - radiatoare de lămpi
Transformatoare AC 56a
Caracteristici dispozitiv:
- Montare pe șină DIN
- instalare ușoară și rapidă
- parametrizare conform categoria de încărcare AC1
- control unghi de fază sau control de grup
- semnal curent, 4-20 mA, 20-4 mA, 0-20 mA și 20-0 mA
- semnal de tensiune, 0-10 V d.c. și 10-0 V d.c.
- referință potențiometrică, 0-10 kΩ sau 10-0 kΩ
- caracteristicile tensiunii liniare sau ale puterii liniare
- design modular compact cu radiator
- grad de protecție IP 20
- varistor de protecție încorporat
- indicator LED de stare
- certificate CE, CSA, UL și C-tick

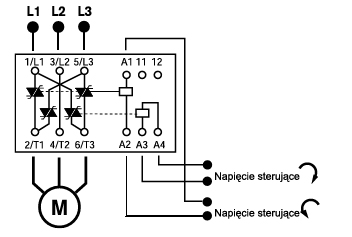

Schema de conectare

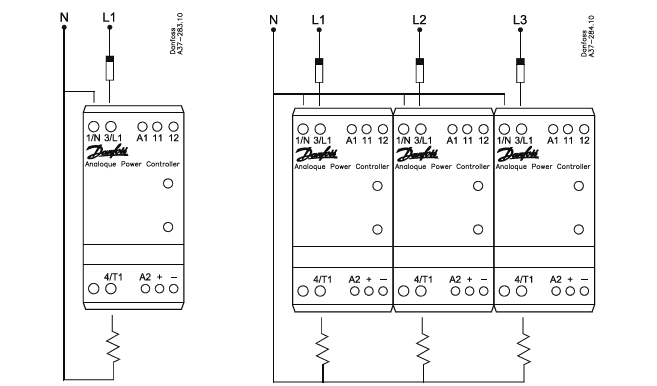

Exemple de aplicații - încălzire                                          Control în ambele moduri
Protecție împotriva siguranțelor


  ACI 30 ACI 50
Coordonare 1 50 A gL/gG
Coordonare 2 I2t ( t=10ms) 1800 A2s
