Convertoare de suporturi industriale ETHERNET-seria de fibre optice-seria EIR102
  • Convertoare de suporturi industriale ETHERNET-seria de fibre optice-seria EIR102

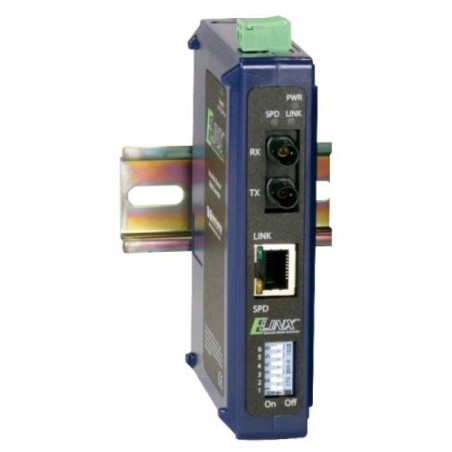

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: B&B Electronics

Convertoare de suporturi industriale ETHERNET-seria de fibre optice-seria EIR102

Caracteristici

- Carcasă IP30 subțire cu economie de spațiu, cu montare pe șină DIN.
- Opțiuni pentru fibră optică single-mode și multi-mode. Sunt disponibili conectori ST sau SC.
- 10 / 100M, full / half duplex, MDI / MDI-X (negociere automată).
- Respectarea standardelor IEEE 802.3 / 802.3u / 802.3x.
- Disponibilitate de extensie de până la 80 km.
- O gamă largă de tensiune de alimentare, de la 10 până la 48VDC, cu un bloc de borne ușor demontabil.
- indicatori LED de putere și transmisie.
- Comutatorul de segment controlează parametrii de:
• Viteza de transmisie 10/100 Mbps (selectare automată sau forțare)
• Modul duplex complet sau jumătate (automat sau forțat)
• Mecanism LFPT - în cazul pierderii conexiunii, unul închide conexiunea pe cealaltă parte - (pornit sau oprit)
• Modul de retragere a stafii (stocare și transmisie sau transfer direct de date)

• Modul de retragere a stafii (stocare și transmisie sau transfer direct de date)

Descrierea funcțională


Convertizorii de transport permit comunicarea reciprocă între două dispozitive Ethernet care utilizează diferite purtători de date fizice. În majoritatea aplicațiilor, convertoarele media sunt utilizate pentru a converti o legătură Ethernet de cupru într-o legătură de fibră optică. Fibra poate fi multi-mod sau monomod, de obicei echipată cu un conector ST sau SC. Unele dintre cele mai frecvente motive pentru utilizarea unui convertor media sunt expansiunea Ethernet, rezistența la interferențe și protecția împotriva supratensiunilor și impulsurilor puternice.
Pe lângă conversia tradițională a mediilor, seria EIR102 permite conversia între diferite fibre optice. Este foarte convenabil în timpul modernizării, când fibrele optice instalate nu se potrivesc cu tipul de fibră optică utilizată în echipamentul nou instalat. Nepotrivirea fibrelor unice și multimod nu mai este o problemă.

Informații despre comenzi
Model Porturi 10/100 Fibră optică Multimode

Fibră optică Singlemode

EIR102-MT

 1 1 (ST)

EIR102-MC

 1 1 (SC)

EIR102-SC

 1

1 (SC)

EIR102-ST

 1

1 (ST)

EIR102-SC40

 1

1 (SC) 40km

EIR102-ST40

 1

1 (ST) 40 km

EIR102-SC80

 1

1 (SC) 80km

EIR102-ST80

 1

1 (ST) 80 km

EIR102-MT-SC

   1 (ST)

1 (SC)

EIR102-MT-ST

   1 (ST)

1 (ST)

EIR102-MC-SC

   1 (SC)

1 (SC)

EIR102-MC-ST

   1 (SC)

1 (ST)

Pentru alte tipuri de fibre optice, contactați producătorul

Configurație

1. Conectați puterea de 10 - 48 VCC la terminalul înlocuibil din partea de sus a dispozitivului.
2. Configurați convertorul setând comutatoarele de segment pe partea din față a dispozitivului. Convertizoarele care acceptă numai fibre optice au un comutator de segment de 4 poziții. Convertizoarele cu fibra optica RJ-45 au un comutator de 6 poziții pe segment. Tabelul 1 prezintă funcțiile fiecărei poziții de comutare.
3. Conectați cablurile de rețea.

Tabel 1 - Funcțiile comutatorului segmentului

Poziția comutatorului ON OFF
1 Stocarea și transmiterea datelor Transpunerea străzii (transfer de date direct)
2 Dezactivarea mecanismului LFPT Activarea mecanismului LFPT
3

Port de top, modul jumătate forțat duplex

 Port de top, modul duplex complet forțat
4 Port inferior, regim forțat pe jumătate duplex Port inferior, duplex complet forțat
5* Forțat 10 Mbps pe partea RJ-45 Viteza forțată de 100 Mbps pe partea RJ-45
6* Operare forțată pe partea RJ-45 Negociere automată RJ-45 activată
Funkcje przełącznika segmentowego Configurare implicită


Specificații Tehnologice


Norme:
IEEE802.3, 802.3u, 802.3x
Tip de procesare:
Stocarea și redirecționarea în modul IEEE802.3x full-duplex, controlul transferului fără blocare
Controlul transmisiei:
IEEE802.3x control transmisie, control feedback

Memorie tampon de pachete:
Mărimea tabelului de adrese
48 KB
2K adresa MAC


Interfață
Porturi RJ45:

Negociere automată 10 / 100BaseT (x), modul complet / jumătate duplex, conexiune automată MDI / MDI

Porturi cu fibră optică:
Indicatori LED:

Porturi 100BaseFX (multi-mod sau monomod cu conector ST sau SC)
Putere și transmisie

Fibră

Model Distanță Lungime de undă Putere de ieșire Sensibilitate

EIR102-Mx

 2 km 1310 nm 19 până la 30 dBm ≤ - 32 dBm

EIR102-Sx

 15 km 1310 nm FP 15 până la 8 dBm ≤ - 32 dBm

EIR102-Sx40

 40 km 1310 nm FP 5 până la 0 dBm ≤ - 34 dBm

EIR102-Sx80

 80 km 1550 nm DFB 5 până la 0 dBm ≤ - 34 dBm
Notă: Specificațiile modelelor cu tipuri de fibre mixte sunt combinații ale cazurilor de mai sus.

Alimentarea cu energie Mediu de operare

Tensiune de intrare.
10 până la 48 VDC.
Consumul de energie
140 mA pentru 24VDC
Conexiune de intrare
Bloc terminal înlocuibil
Protecție
Protecție inversă de polaritate
Temperatura de lucru
0 până la 60°C
Temperatura de depozitare
-40 până la 80 °C
Umiditate
0 până la 95% fara condensare

Timp mediu între eșecuri
(fibră optică / fibră optică)
269729 ore

Timp mediu între eșecuri
(fibră optică / sârmă de cupru)
292645 ore

Specificații mecanice
Aprobări necesare
Carcasă
Carcasă de plastic IP 30
Dimensiuni  (w/ST Con)
12,8x3,0x9,0 cm
Dimensiuni (w/SC Con)
12,8x3,0x9,0 cm
Instalare
montare pe șină  DIN, 35mm
EMI FCC 15 Kl. A, CISPR (EN55022)
EMS EN6100-4-2 (ESD), EN6100-4-3 (RS), EN6100-4-4 (EFT), EN6100-4-5 (supratensiunii), EN6100-4-6
Altele (CS)
mai puțin
