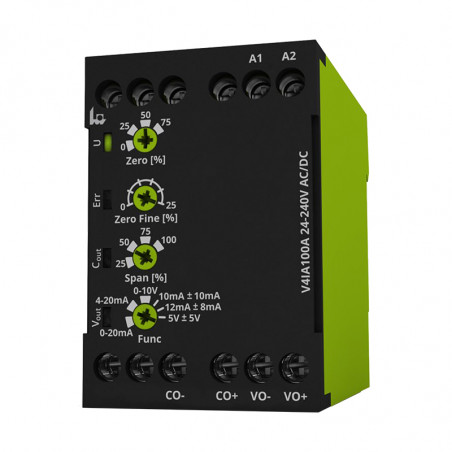

Convertor de curent configurabil până la 100A AC / DC V4IA100A 24-240V AC / DC
  • Convertor de curent configurabil până la 100A AC / DC V4IA100A 24-240V AC / DC

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TELE Haase

Convertor de curent configurabil până la 100A AC / DC V4IA100A 24-240V AC / DC

Convertor de curent configurabil până la 100A AC / DC V4IA100A 24-240V AC / DC

Descriere:
V4IA100A este un traductor de curent care permite măsurarea directă a curentului AC și DC până la 100A. Dispozitivul are mai multe intervale de intrare (25A, 50A, 75A și 100A) și poate fi furnizat cu diferite niveluri de tensiune (24-240V AC / DC). Un avantaj important este posibilitatea măsurării bidirecționale, dedicată aplicațiilor legate de stocarea energiei.

Avantaje:

  • Izolarea galvanică a circuitelor emițătoare
  • Măsurarea curentului direct până la ± 100A AC și DC
  • Interval de măsurare selectabil
  • Domeniu larg de tensiune de alimentare (24-240V AC / DC)
  • Semnalul de ieșire poate fi selectat
  • Dimensiune compactă (45 mm) și montare pe șină DIN


 Aplicații:

  • Stocarea energiei bateriei
  • Sisteme de alimentare garantate
  • Sisteme de alimentare cu vârf


Date tehnice:


Circuitul de alimentare
Terminale A1-A2
Tensiunea de alimentare 48-240VAC (-10/+10%)
24-240VDC (-15/+20%)
Frecvență nominală 16,6 … 400 Hz sau DC
Toleranță 16 … 420 Hz
Sarcina nominală 230 V AC @ 50 Hz typ. 0,65 W / 1,2 VA
24 V DC typ. 0,55 W
Ciclul de lucru 100%
Timp de întrerupere a puterii < 6ms
Timpul de a relua munca ≥ 400 ms @ 24 V DC
Circuitul de măsurare
Terminale Traductor încorporat
Variabilă măsurată Curent monofazat
Metoda de măsurare TRMS
Zakres pomiarowy 100 A AC/DC
Frecvență Semnal sinusoidal: 16,6…400 Hz
Semnal non-sinusoidal: 50/60 Hz


Funcții disponibile
Zero

Punct 0:
0%, 25%, 50%, 75% din valoarea nominală
Zero Fine

Setarea punctului exact 0:
0 ... 25% din valoarea nominală
Deschidere

Interval de măsurare:
25%, 50%, 75%, 100% din valoarea nominală
Analog output 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V
10 mA ±10 mA*, 12 mA ±8 mA*, 5 V ±5 V*
Indicator de stare
LED verde U - lumină constantă Indicator de prezență a tensiunii de alimentare
LED galben C - lumină constantă Ieșire analogică 4 (0) ... 20 mA, 10 mA ± 10 mA, 12 mA ± 8 mA activ
LED galben V - lumină constantă Ieșire analogică 0 ... 10 V, 5V ± 5V activ
LED roșu Err - lumină constantă Indicarea apariției erorii


Circuitul de ieșire (curent)
Terminale CO+; CO-
Intervalele posibile 4 … 20mA
0 … 20mA
10mA ± 10mA
12mA ± 8mA
Răspuns pas (0- > 100A) Typ. 130 ms (90% valoarea finală)
Timp de stabilizare < 200 ms (99% valoarea finală)
Sarcină 0 … 300 Ω
Separarea galvanică Între circuitul de alimentare, ieșire și măsurare
Circuitul de ieșire (tensiune)
Terminale VO+; VO-
Intervalele posibile 0 … 10V
5V ± 5V
Răspuns pas (0- > 100A) Typ. 130 ms (90% valoarea finală)
Timp de stabilizare < 200 ms (99% valoarea finală)
Sarcină 0 … 1,5 kΩ
Separarea galvanică Între circuitul de alimentare, ieșire și măsurare


Precizie
Precizia bazei DC, AC Sinus
50/60 Hz		 < 2 % tip. 0,5 %
AC Sinus
16,6 … 400 Hz		 < 2,5 % tip. 0,5 %
CF < 2,8 @ 50 Hz
I peak max = 160A		 < 4 %
Setarea preciziei < 5 %(potențiometru la scară completă "Zero Fine")
Precizia repetiției < 1 % tip. 0,1 %
Influența temperaturii < 0,05 % pe °C
Influența umidității + 3% din precizia bazei (la > 85% din umiditatea recomandată)
Condiții de mediu
Temperatura de lucru -25 … +60°C
Temperatura de depozitare -40 … +70°C
Umiditatea aerului 5 … 95 %
Vibes 2 … 13,2 Hz: 1 mm; 13,2 … 100 Hz: 7 m/s2 (GL VI-7-2 categoria C)
Shake-uri 150m/s2 11ms (EN 60947-1)
Înălțimea instalării Până la 2000 m n.p.m.


Date generale
Dimensiuni 45x67x76 mm
Φ 15 mm
Metoda de montare Pe șină DIN (EN60715)
Poziția de montare Oricare
Materialul carcasei PA 66, auto-stingere, clasa V-0
Grad de protecție Carcasă IP40
Terminale IP20
Conexiune electrică Terminale de șurub
Dimensiunea cablului

Furtunul flexibil s-a încheiat cu o virulă:
0,5 ... 2,5 mm2 (20AWG ... 13AWG)

Furtun flexibil fără vârf:
0,5 ... 4 mm2 (20AWG ... 12AWG)

Cablu rigid:
0,5 ... 4 mm2 (20AWG ... 12AWG)
Lungimea conectorului 8 mm
Cuplul de strângere pentru șuruburi Max. 1Nm
Greutate 147g
Grad de izolare
Nivelul de poluare 2
Categoria de supratensiune II (III pentru circuitul de măsurare cu tensiunea PN-fază ≤300 Veff)
Tensiune nominală de izolare Sursa de alimentare / ieșire 300 V
Circuitul de măsurare / ieșirea 550 V
Circuitul de alimentare / măsurare 550 V
Tensiune nominală de rezistență la impuls Sursa de alimentare / ieșire 4 kV
Circuitul de măsurare / ieșirea 6,4 kV
Circuitul de alimentare / măsurare 6,4 kV
Nivel de securitate Sursa de alimentare / ieșire Separare protectoare
Circuitul de măsurare / ieșirea Separare protectoare
Circuitul de alimentare / măsurare Separare protectoare


Conexiuni:

Ieșire: 4..20mA, 0..20mA, 12mA+/-8mA, 10mA +/-10mA



Ieșire: 0..10Vdc, 5V +/-5Vdc



Dimensiuni:
