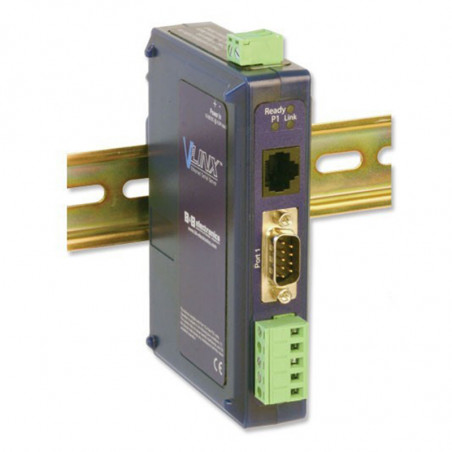

Convertor industrial / gate-MODBUS- RS232 / RS422 / RS485-ETHERNET-armat cu fibre-DIN-MESR901 / MESR902 / MESR921 / MESR922

Eliminarea problemelor de conectivitate între dispozitivele Modbus ASCII - RTU - TCP

Nou! Modele cu 2 porturi Ethernet

Caracteristici
- Locuință industrială plată
- Modbus Master / Slave flexibilitate
- Server WWW, software de configurare
- Set de opțiuni de fibră optică
- Întârziere scăzută, lățime mare de bandă.
- Conexiune cu bătăile inimii
- Port Ethernet Pass-Through
- Monitor de trafic încorporat
- Economiește spațiu pe șina DIN
- Modbus Master sau Slave poate funcționa pe orice port serial sau Ethernet
- Programare simplă prin intermediul browserului WWI sau al unui port local.
- O soluție compactă care nu necesită un convertor media
- Previzualizare în timp real a stării
- Detectarea erorilor de comunicare și conectarea automată pentru a menține sistemul online
- Al doilea port Ethernet opțional acționează ca un comutator Ethernet
- Verificarea instantanee a instalării reușite și a diagnosticării simple a rețelei

Specificatii
- Posibilitatea de configurare a porturilor seriale ca RS-232, RS-422/485
- Modbus RTU sau ASCII pe porturile seriale
- Suport pentru până la 16 dispozitive simultane Modbus TCP master
- Controlul priorității Modbus Messaging (sursa sau selectarea codului funcției)
- Autodetecția conexiunilor Ethernet 10 / 100Base-T din cupru și fibră optică
- Temperatura de operare: de la -34 la 74 ° C (stocare: -40 la 80 ° C)
- Lucrați în intervalul 10-48 VCC
- Management: mai multe sesiuni de client TCP / IP
- Viteza de transmisie până la 230 Kbps

* Toate porturile seriale sunt configurabile software pe RS-232, RS-485 și RS-422.
** Modelele cu un port serial oferă DB9 și Terminal Block pentru conexiune serială. DB9 este utilizat pentru RS-232 și Terminal strip pentru RS-422/485.
40km, 80 km versiuni disponibile la cerere. Accesați www.bb-europe.com/VESR

Aplicații
- Echipamente industriale (controlere programabile, acționări, control motor, analizoare de proces)
- Aplicații server OPC
- Drivere PC (Think and Do, Steeplechase)
- Porțile Modlin Vlinx ™ conectează dispozitivele în rețelele seriale Modbus (RS-232, RS-422 și RS-485) cu dispozitivele din rețelele Modbus TCP, permițând integrarea perfectă a tuturor dispozitivelor Modbus.
- Accesul la fiecare port serial prin LAN sau WAN este prevăzut pentru până la 16 dispozitive simultane Modbus TCP master.
Gateways - Modbus MESR oferă o gamă largă de configurații de port Ethernet - de la RJ-45 de cupru standard la toate opțiunile de fibră optică.
Sunt disponibile versiuni cu un port Ethernet suplimentar care acționează ca un comutator Ethernet, permițând conectivitatea treceră pentru alte dispozitive Ethernet.
Portul poate fi folosit pentru conectarea mai multor porți între ele

Problem Modbus 1 Ethernet-dispozitive master-slave în serie Modulele MESR9xx pot fi utilizate pentru a integra dispozitivele slave în rețeaua MODBUS TCP. Aceasta permite dispozitivelor TCP master să controleze seria  sclavi seriali.

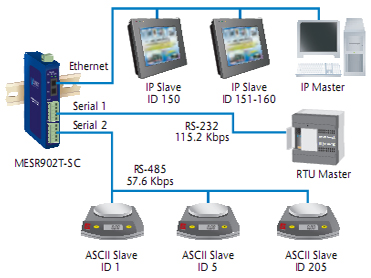

Problem Modbus 2 Dispozitive seriale [&] ethernet - master, dispozitive seriale [&] ethernet - Slave  Modulele MESR9xx pot integra, de asemenea, mai multe dispozitive master în rețelele seriale și Ethernet.

Problem Modbus 3 Dispozitive principale de serie cu sclave IP  Dispozitivele seriale master pot fi utilizate pentru a controla sclavi IP

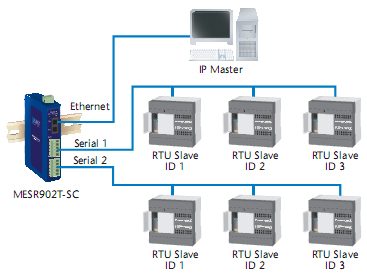

Problem Modbus 4 Doi sclavi cu ID identic În acest scenariu, sunt necesari doi sclavi cu același ID încorporat. Acest lucru poate fi realizat prin plasarea lor pe diferite porturi seriale

Problem Modbus 3 Rețele identice  În acest scenariu, linii de producție identice sau de rezervă pot fi controlate de același dispozitiv IP Master. Aceasta permite configurarea identică a rețelelor duplicate, economisind timp la documentare și întreținere.
